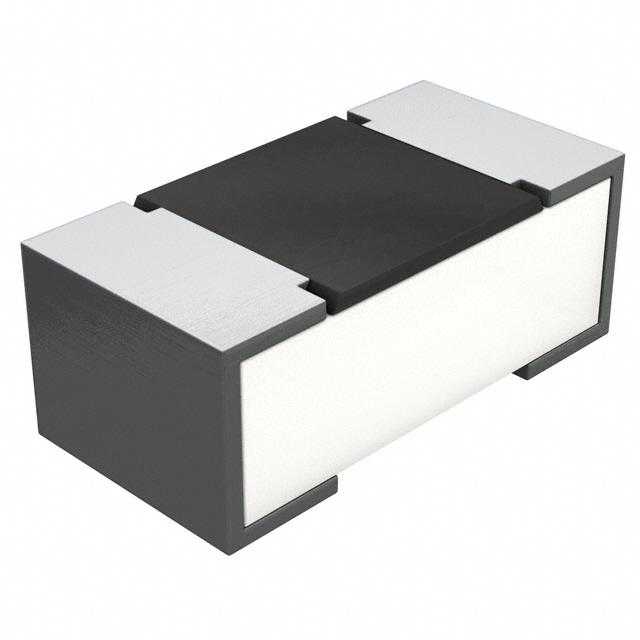

CRCW020142R2FNED

产品分类: 贴片电阻
产品描述: 42.2Ω ±1% 50mW ±200ppm/℃ 0201 贴片安装 600μm*300μm*280μm
供应商型号: 541-CRCW020142R2FNEDTR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 CRCW020142R2FNED

CRCW020142R2FNED概述

    电子元器件技术手册:Vishay CRCW0201 厚膜芯片电阻

    1. 产品简介


    CRCW0201 厚膜芯片电阻 是一款高精度、高性能的厚膜芯片电阻器,适用于各种商业应用。它以出色的热稳定性和可靠性著称,广泛应用于消费电子产品、通信设备、汽车电子等领域。此款电阻器采用纯锡焊接端子,提供与无铅焊料和含铅焊料兼容的解决方案。

    2. 技术参数


    以下是 CRCW0201 的关键技术参数:
    | 参数 | 单位 | 值 |
    |
    | 额定功率(70°C) | W | 0.05 |
    | 最大工作电压 | V | 30 |
    | 绝缘电压(1分钟) | V | 50 |
    | 绝缘电阻 | Ω | > 10^9 |
    | 温度系数 | ppm/K | ± 200, ± 100, -200/+400 |
    | 阻值范围 | Ω | 1.0 至 10M |
    | 阻值容差 | % | ± 0.5, ± 1, ± 5 |
    | 工作温度范围 | °C | -55 至 +155 |
    | 尺寸 | inch/mm | 0.020×0.010/0.6×0.3 |

    3. 产品特点和优势


    - 高可靠性:适合大批量生产,长期稳定可靠。
    - 兼容性:支持无铅焊料和含铅焊料工艺,满足不同客户的需求。
    - 宽阻值范围:阻值范围从 1 Ω 到 10 MΩ,满足多样化应用场景。
    - 优良的耐热性能:可在 -55°C 至 +155°C 的温度范围内正常工作。
    - 小巧设计:0201 尺寸(0.6×0.3mm),非常适合空间受限的设计。

    4. 应用案例和使用建议


    典型应用:
    - 消费类电子设备(如智能手机、平板电脑)。
    - 工业控制设备。
    - 通信设备中的信号调理电路。
    使用建议:
    - 在高精度应用中,选择 ±0.5% 容差的型号以减少误差。
    - 在高温环境中使用时,确保 PCB 热传导良好,避免电阻过热。
    - 使用大阻值时,注意热效应可能影响精度,适当降额使用。

    5. 兼容性和支持


    兼容性:
    - 可与主流 PCB 和焊接工艺完美配合。
    - 支持纯锡端子焊接,确保与多种焊接材料兼容。
    技术支持:
    - Vishay 提供详尽的技术文档和支持服务,包括产品选型指南和应用案例分析。
    - 如需进一步支持,请联系官方技术支持邮箱:thickfilmchip@vishay.com。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值漂移较大 | 确保焊接点散热良好,避免过热。 |
    | 焊接不良 | 使用符合标准的焊料和焊接工艺。 |
    | 温度系数超出预期 | 选用合适的温度系数型号(±100 ppm/K 或 ±200 ppm/K)。 |

    7. 总结和推荐


    综合评估:
    CRCW0201 厚膜芯片电阻以其高精度、高可靠性、小尺寸和宽温域适应能力,成为厚膜电阻的理想选择。无论是消费类电子产品还是工业控制设备,这款电阻器都能提供卓越的表现。
    推荐理由:
    - 适合高精度应用:对于需要严格容差的应用场合,CRCW0201 的 ±0.5% 容差型号是优选。
    - 易于集成:0201 小尺寸使其在空间有限的设计中表现出色。
    - 广泛的温度适应性:能够在极端温度条件下稳定工作。
    结论:
    强烈推荐使用 Vishay CRCW0201 厚膜芯片电阻,尤其适用于对性能和可靠性要求较高的项目。结合其优异的性价比,这款电阻器将成为您设计中的理想选择。

    如需更多详细信息,请访问 Vishay 官网或联系技术支持团队。

CRCW020142R2FNED参数

参数
电阻值 42.2Ω
精度 ±1%
额定功率 50mW
温度系数 ±200ppm/℃
长*宽*高 600μm*300μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRCW020142R2FNED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW020142R2FNED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW020142R2FNED CRCW020142R2FNED数据手册

CRCW020142R2FNED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0079 ¥ 0.0661
20000+ $ 0.0067 ¥ 0.0561
50000+ $ 0.0066 ¥ 0.0554
70000+ $ 0.0066 ¥ 0.0552
100000+ $ 0.0066 ¥ 0.055
250000+ $ 0.0065 ¥ 0.0545
500000+ $ 0.0063 ¥ 0.0527
1000000+ $ 0.0061 ¥ 0.051
库存: 40000
起订量: 10000 增量: 1
