LTO030FR5000FTE3

产品分类: 通孔电阻
产品描述: 500mΩ ±1% 30W ±150ppm/℃ TO-220 通孔安装 10.4mm*3.2mm*16.2mm
供应商型号: 716-LTO030FR5000FTE3-ND
供应商: Digi-Key
标准整包数: 1

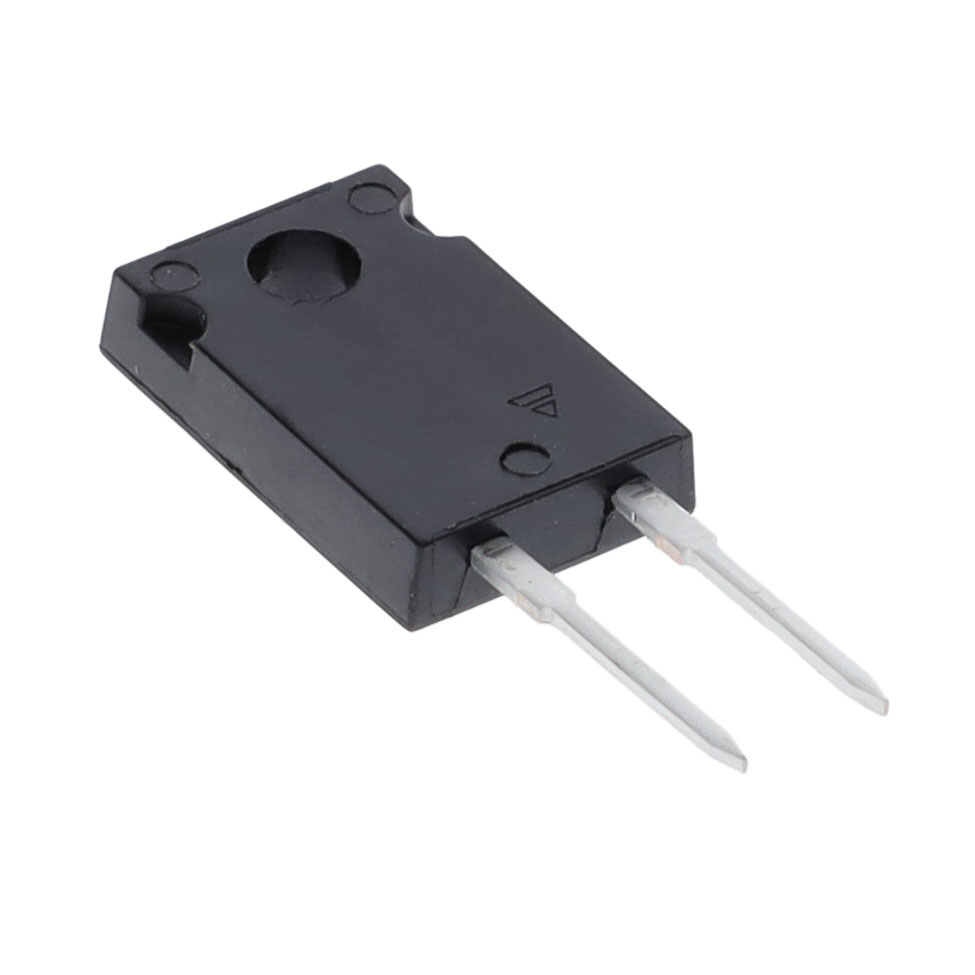

VISHAY INTERTECHNOLOGY 通孔电阻 LTO030FR5000FTE3

LTO030FR5000FTE3概述


    产品简介


    LTO 30 是 Vishay Sfernice 公司推出的一款30W功率电阻,采用厚膜技术制造。此款电阻是 RTO 类型的延伸,采用了直接陶瓷安装设计(无金属引脚),可应用于半导体封装。它适用于多种高功率电子设备中,如电源管理、电机控制及工业自动化等领域。

    技术参数


    - 功率额定值:30 W(在25°C环境温度下)
    - 热阻:4.2°C/W(组件内部至外壳之间)
    - 电压限制:500 V
    - 电阻范围:0.010Ω 至 550kΩ
    - 容差:±1%、±2%、±5% 和 ±10%
    - 温度系数:±150 ppm/°C(标准)
    - 绝缘电阻:≥104 MΩ
    - 温度范围:-55°C 至 +155°C
    - 包装形式:管装,每管50个

    产品特点和优势


    LTO 30 功率电阻具有紧凑的设计,便于安装,并且具有出色的热传导能力。其主要特点包括:
    - 无感特性:适用于需要低感抗的应用场景。
    - 广泛的电阻范围:满足不同应用需求。
    - 优秀的机械保护:采用模制材料,确保在恶劣环境中仍能正常工作。
    - 优良的散热性能:结合特定的热沉选择,可以有效降低电阻工作时的温度,保证长期稳定运行。

    应用案例和使用建议


    LTO 30 功率电阻适用于多种高功率电子设备,如电源管理、电机控制及工业自动化系统中。对于用户来说,合理的安装和使用建议如下:
    - 确保选用合适的散热片,并使用导热硅脂来提高热传导效率。
    - 安装过程中扭矩应控制在1Nm左右,以确保连接可靠。
    - 注意保持电阻的温度不超过155°C的工作极限,避免过载损坏。

    兼容性和支持


    LTO 30 功率电阻符合RoHS和Halogen-Free要求,适用于环保要求严格的应用场合。供应商提供相应的技术支持和售后服务,确保产品在用户应用中的可靠性和稳定性。

    常见问题与解决方案


    1. 电阻工作温度过高:解决方案是更换合适的散热装置,加强散热效果。
    2. 电阻安装后失效:检查安装过程中的扭矩是否适当,以及电阻是否正确接地。
    3. 电阻阻值超出预期:检查焊接点是否有虚焊情况,必要时重新焊接。

    总结和推荐


    综上所述,LTO 30 功率电阻是一款高性能、多功能的产品,适用于各种高功率应用场景。其良好的热管理能力和广泛的工作温度范围使其成为理想的工业级电阻选择。如果你的应用场景需要稳定的高功率输出并要求良好的热传导性,强烈推荐使用LTO 30 功率电阻。

LTO030FR5000FTE3参数

参数
电阻值 500mΩ
精度 ±1%
额定功率 30W
温度系数 ±150ppm/℃
长*宽*高 10.4mm*3.2mm*16.2mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

LTO030FR5000FTE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LTO030FR5000FTE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY LTO030FR5000FTE3 LTO030FR5000FTE3数据手册

LTO030FR5000FTE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.1784 ¥ 100.9285
10+ $ 8.3148 ¥ 68.9089
50+ $ 6.827 ¥ 56.5786
100+ $ 6.3743 ¥ 52.8267
500+ $ 5.6183 ¥ 46.5616
1000+ $ 5.3872 ¥ 44.6467
库存: 41
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 100.92
