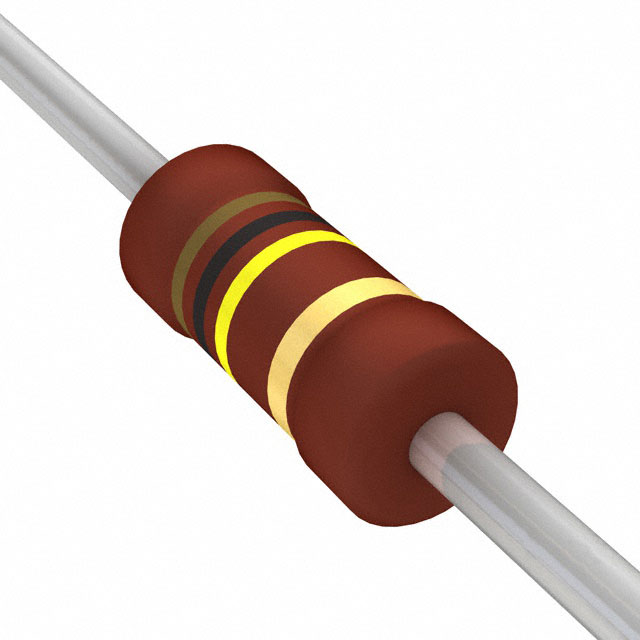

PR03000201003JAC00

产品分类: 通孔电阻
产品描述: 100KΩ ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)
供应商型号: AV-A-PR03000201003JAC00
供应商: Avnet
标准整包数: 500
VISHAY INTERTECHNOLOGY 通孔电阻 PR03000201003JAC00

PR03000201003JAC00概述

    Power Metal Film Leaded Resistors

    1. 产品简介


    Power Metal Film Leaded Resistors(功率金属薄膜引线电阻)是一种广泛应用的电子元器件,主要用于各种通用电源应用、汽车电子和照明镇流器等领域。这些电阻器采用了金属合金薄膜沉积于高纯度陶瓷体上的技术,经过螺旋槽刻蚀处理,使得它们具有小体积大功率的特点。

    2. 技术参数


    以下列出了关键的技术参数:
    - 尺寸(DIN Size):0207到0617
    - 电阻范围:
    - PR01:0.22 Ω 到 1 MΩ
    - PR02:0.33 Ω 到 1 MΩ
    - PR03:1 Ω 到 1 MΩ
    - 电阻容差:± 1% 和 ± 5%
    - 温度系数:± 250 ppm/K
    - 额定功率(Rated Dissipation):
    - PR01:1 W
    - PR02:2 W
    - PR03:3 W
    - 热阻(Thermal Resistance):75 K/W到135 K/W
    - 最大操作电压:
    - PR01:350 V
    - PR02:500 V
    - PR03:750 V

    3. 产品特点和优势


    - 高功率密度:在较小的封装内实现了更高的功率。
    - 定义熔断特性:在过载情况下能够可靠熔断。
    - 材料分类:符合AEC-Q200标准(PR01和PR02)。
    - 环境适应性:采用红色非易燃涂层,提供了电、机械和气候保护。
    - 高稳定性:在高温和湿度环境中仍保持良好的稳定性。

    4. 应用案例和使用建议


    这些电阻器广泛应用于汽车电子、照明控制和其他需要高可靠性及稳定性的场合。例如,在汽车电子系统中,它们可以用于电池管理和传感器信号调节。使用建议包括:
    - 在高温环境下使用时应注意散热,避免超过最大允许温度。
    - 长时间高功率运行可能导致电阻值漂移,设计时需考虑适当的安全裕度。

    5. 兼容性和支持


    这些电阻器与多种印刷电路板(PCB)兼容,并且适合自动插入和焊接工艺。厂商提供了详细的装配指南和技术支持服务,以确保最佳的使用效果和长期稳定性。

    6. 常见问题与解决方案


    常见的问题包括电阻值变化和温度过高导致的损坏。解决方案如下:
    - 问题1:电阻值变化过大
    - 解决方法:确认连接和环境温度条件是否符合规范要求。
    - 问题2:过高的工作温度
    - 解决方法:增加散热措施,如添加散热片或优化电路布局。

    7. 总结和推荐


    总的来说,Power Metal Film Leaded Resistors凭借其高功率密度、优良的环境适应性和可靠的熔断特性,成为了市场上非常具有竞争力的产品。对于需要高性能和高可靠性的应用来说,这是一个值得推荐的选择。通过仔细遵循安装指南和设计原则,用户可以充分利用这些电阻器的优势。

PR03000201003JAC00参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装,弹夹装

PR03000201003JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000201003JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000201003JAC00 PR03000201003JAC00数据手册

PR03000201003JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1081 ¥ 0.9567
3000+ $ 0.1048 ¥ 0.9273
5500+ $ 0.0991 ¥ 0.8774
12500+ $ 0.0966 ¥ 0.8551
20000+ $ 0.0896 ¥ 0.7929
29500+ $ 0.0835 ¥ 0.7392
54500+ $ 0.0797 ¥ 0.7052
库存: 54500
起订量: 2000 增量: 500
交货地:
最小起订量为:1500
合计: ¥ 1435.05
