首页  >  产品百科  >  TNPW060342K2BEEA

TNPW060342K2BEEA

产品分类: 贴片电阻
产品描述: 42.2KΩ ±0.1% 125mW ±25ppm/℃ 0603 贴片安装 1.6mm*850μm*550μm
供应商型号: 2620756
供应商: 海外现货
标准整包数: 10

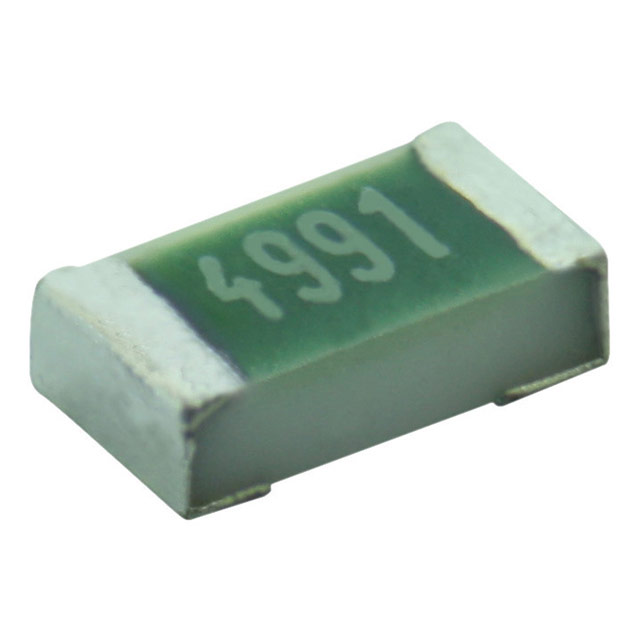

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW060342K2BEEA

TNPW060342K2BEEA概述

    Vishay TNPW e3 High Stability Thin Film Flat Chip Resistors

    1. 产品简介


    Vishay的TNPW e3精密薄膜扁平贴片电阻是现代电子领域中最可靠和稳定的解决方案之一。这些电阻器适用于多种应用,如测试和测量设备、医疗设备、工业设备和汽车电子。其核心特点是卓越的防潮性能和出色的稳定性,即使在不同环境条件下也能保持性能。

    2. 技术参数


    TNPW e3系列产品提供了广泛的阻值范围和精确度选项。具体的技术参数如下:
    - 尺寸代码:0402, 0603, 0805, 1206, 1210
    - 阻值范围:
    - 0402: 10Ω 至 100kΩ
    - 0603: 4.7Ω 至 332kΩ
    - 0805: 4.7Ω 至 1MΩ
    - 1206: 4.7Ω 至 2MΩ
    - 1210: 10Ω 至 3.01MΩ
    - 阻值精度:±1%,±0.5%,±0.1%
    - 温度系数:±50ppm/K, ±25ppm/K, ±15ppm/K, ±10ppm/K
    - 额定功率:0402: 0.1W;0603: 0.125W;0805: 0.2W;1206: 0.4W;1210: 0.5W
    - 最大电压:0402: 50V;0603: 75V;0805: 150V;1206: 200V;1210: 200V
    - 最大工作温度:-55°C至155°C
    - 薄膜温度:最高155°C
    - 使用寿命:经过1000小时的老化试验后,阻值变化小于等于0.05%

    3. 产品特点和优势


    TNPW e3系列电阻器的主要特点包括:
    - 优异的防潮性能:在85°C和85%RH条件下表现出色的防潮能力。
    - 广泛的应用范围:满足从消费电子产品到工业及汽车应用的各种需求。
    - 高稳定性:不同环境条件下可保证阻值稳定性,满足严格的应用要求。
    - 硫化物抵抗验证:通过ASTM B 809标准验证。
    - 单批次日期代码(可选):确保生产批次的一致性和追溯性。

    4. 应用案例和使用建议


    典型应用包括测试和测量设备、医疗设备、工业设备和汽车电子。例如,在测试和测量设备中,TNPW e3可用于精密测量电路中,确保信号准确传输。在医疗设备中,其高稳定性和防潮性能有助于提高设备的可靠性。
    使用建议:
    - 确保PCB设计中的热阻适配,以保持薄膜温度在允许范围内。
    - 注意散热管理,防止过热导致电阻性能下降。
    - 根据应用需求选择合适的阻值和精度等级。

    5. 兼容性和支持


    TNPW e3电阻器完全符合RoHS标准,并且与各种焊接工艺兼容。其纯锡电镀层可适应无铅和含铅焊料,且具有良好的可焊性。厂商提供详细的技术文档和支持,以帮助客户进行产品选型和应用。

    6. 常见问题与解决方案


    - Q:如何确保电阻在高温下的稳定运行?
    - A:正确设计PCB并采取适当的散热措施,保持电阻器的工作温度在额定范围内。

    - Q:电阻器的最大脉冲电压是多少?
    - A:最大脉冲电压取决于不同的电阻型号,详见技术手册。

    7. 总结和推荐


    Vishay TNPW e3系列精密薄膜扁平贴片电阻以其高稳定性、优良的防潮性能和广泛的阻值范围成为各类精密电子应用的理想选择。特别适合需要长期稳定性的高端应用场合。综合其优点,我们强烈推荐该系列产品用于关键的电子设计项目。

TNPW060342K2BEEA参数

参数
电阻值 42.2KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 1.6mm*850μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW060342K2BEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW060342K2BEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW060342K2BEEA TNPW060342K2BEEA数据手册

TNPW060342K2BEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.5312
100+ ¥ 1.1639
500+ ¥ 1.1054
1000+ ¥ 1.0718
2000+ ¥ 1.0403
库存: 4870
起订量: 180 增量: 0
交货地:
最小起订量为:100
合计: ¥ 116.39
