首页  >  产品百科  >  WSK1206R0500FEA18

WSK1206R0500FEA18

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 500mW ±35ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: F-WSK1206R0500FEA18
供应商: 海外现货
标准整包数: 4000

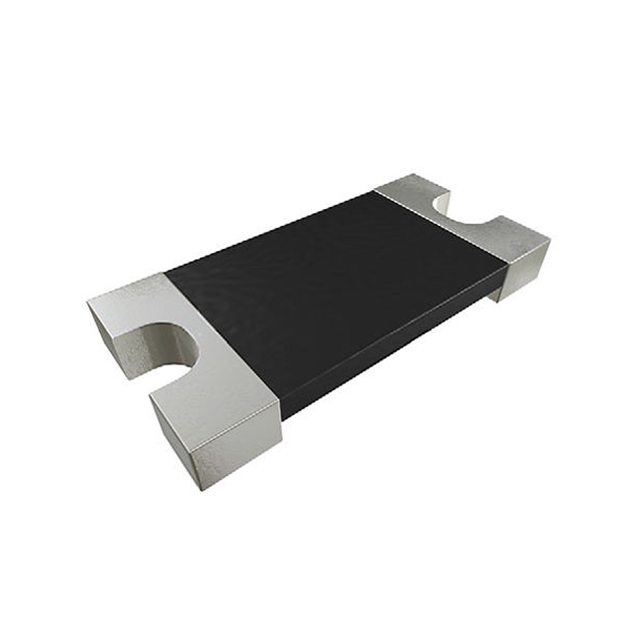

VISHAY INTERTECHNOLOGY 贴片电阻 WSK1206R0500FEA18

WSK1206R0500FEA18概述

    Vishay Dale WSK1206...18 High Power Surface Mount Resistors

    产品简介


    Vishay Dale WSK1206...18 是一款高功率表面贴装电阻器,专为各种电流感应、电压分压和脉冲应用而设计。该系列电阻器采用了独特的4端子设计,结合了低电阻值、优异的温度系数和出色的耐硫性,使其在苛刻环境中仍能保持稳定性能。

    技术参数


    - 型号规格:WSK1206...18
    - 尺寸:1206
    - 功率等级:0.5 W
    - 阻值范围:0.01 Ω 至 0.05 Ω
    - 阻值精度:
    - ±0.1%:适用于0.01 Ω 至 0.05 Ω
    - ±0.25%:适用于0.01 Ω 至 0.05 Ω
    - ±0.5%:适用于0.01 Ω 至 0.05 Ω
    - ±1.0%:适用于0.01 Ω 至 0.05 Ω
    - 封装重量:约16克/1000个
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:依据具体阻值和额定功率计算(最高为额定功率)
    - 温度系数:总温度系数(含端子)≤ ±35 ppm/°C
    - 元件温度系数(仅限电阻元件):< 20 ppm/°C
    - 热电动势:< 3 μV/°C
    - 材料分类:符合特定定义,请参阅 www.vishay.com/doc?99912

    产品特点和优势


    - 4端子设计:有效减少引脚电阻引起的误差,提高精度。
    - 低电阻值:采用专利工艺制造,电阻值可低至0.01 Ω。
    - 耐硫性:结构上抗硫化,不受高硫环境影响。
    - 耐用性:全焊接结构,采用镍铬或锰铜合金电阻元件,T.C.R.(温度系数)小于20 ppm/°C。
    - 低热电动势:< 3 μV/°C,适用于高精度应用。
    - 广泛适用性:可在极端温度和湿度条件下稳定工作。

    应用案例和使用建议


    - 电流感应:由于其低阻值和高精度特性,适合用于精密电流感应电路。
    - 电压分压:可以作为高可靠性的分压元件,尤其在需要高精度的应用中。
    - 脉冲应用:由于其优异的瞬态过载能力,可用于高频脉冲信号的应用。
    使用建议:
    - 确保在安装过程中避免过度加热,以免损坏电阻器。
    - 在高湿度环境下使用时,建议进行额外的防护措施,如使用防水涂层。
    - 根据具体应用需求选择合适的阻值和精度等级,以确保最佳性能。

    兼容性和支持


    - 兼容性:与多种电子元器件和设备具有良好的兼容性。
    - 支持:Vishay 提供全面的技术支持和售后服务,可通过官方网站 www.vishay.com 或技术支持邮箱 ww2bresistors@vishay.com 联系。

    常见问题与解决方案


    - Q1:如何标记零件?
    - A1:由于电阻器尺寸限制,零件将仅标记电阻值。

    - Q2:如何选择阻值?
    - A2:根据应用需求选择合适的阻值和精度等级,建议查阅 WSL 十年表(www.vishay.com/doc?30117)。

    总结和推荐


    Vishay Dale WSK1206...18 高功率表面贴装电阻器凭借其高精度、低阻值、优异的耐硫性和高可靠性,在多个应用领域中表现出色。其坚固的焊接结构和出色的温度性能使得它成为严苛环境下的理想选择。综合来看,这款电阻器是值得推荐的产品,特别适用于对精度要求较高的精密仪器和设备中。

WSK1206R0500FEA18参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 500mW
温度系数 ±35ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WSK1206R0500FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK1206R0500FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK1206R0500FEA18 WSK1206R0500FEA18数据手册

WSK1206R0500FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.323 ¥ 2.7359
8000+ $ 0.3201 ¥ 2.7115
12000+ $ 0.3172 ¥ 2.687
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 10943.6
