首页  >  产品百科  >  WSL2010R0500FEA18

WSL2010R0500FEA18

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 1W ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: C844080
供应商: 国内现货
标准整包数: 1

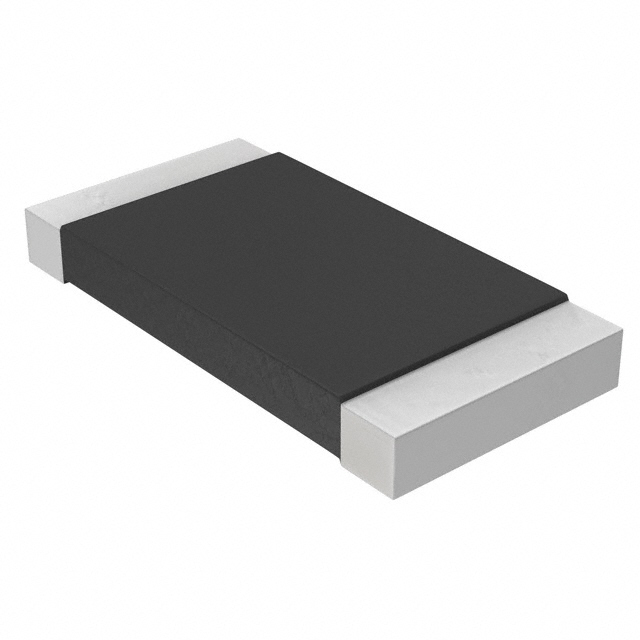

VISHAY INTERTECHNOLOGY 贴片电阻 WSL2010R0500FEA18

WSL2010R0500FEA18概述

    # Vishay Dale WSL...18 High Power Power Metal Strip® Resistors

    产品简介


    Vishay Dale的WSL...18高功率Power Metal Strip®电阻器是一种专为电流检测、电压分割及脉冲应用而设计的产品。该系列电阻器具有极低的电阻值(低至0.0005Ω),并通过全焊接构造来确保其耐用性和稳定性。此外,这些电阻器还适用于各种高硫环境,具备优异的抗硫性能。

    技术参数


    | 型号 | 尺寸 | 功率等级(W) | 电阻范围(Ω) | 容差(%) | 重量(g/1000个) |
    |
    | WSL0603...18 | 0603 | 0.20 | 0.01 - 0.1 | ± 0.5 或 ± 1.0 | 1.9 |
    | WSL0805...18 | 0805 | 0.25 | 0.005 - 0.2 | ± 0.5 或 ± 1.0 | 4.8 |
    | WSL1206...18 | 1206 | 0.5 | 0.0005 - 0.2 | ± 0.5 或 ± 1.0 | 16.2 |
    | WSL2010...18 | 2010 | 1.0 | 0.004 - 0.5 | ± 0.5 或 ± 1.0 | 38.9 |
    | WSL2512...18 | 2512 | 2.0 | 0.003 - 0.04 | ± 0.5 或 ± 1.0 | 63.6 |
    关键技术规格
    - 焊接构造
    - 极低的电阻值(低至0.0005Ω)
    - 硫化物抵抗力
    - 低电感(0.5nH - 5nH)
    - 低热电动势(< 3μV/°C)
    - AEC-Q200认证
    - 工作温度范围:-65°C至+170°C

    产品特点和优势


    1. 全焊接结构:这使得电阻器在多种应用中更加稳定可靠。
    2. 极低电阻值:通过专利加工技术实现,可以达到0.0005Ω。
    3. 硫化物抵抗力:适合高硫环境下的应用。
    4. 低电感和低热电动势:降低干扰和误差。
    5. AEC-Q200认证:适用于汽车级电子产品。

    应用案例和使用建议


    应用案例
    - 电流检测
    - 电压分割
    - 脉冲应用
    使用建议
    - 在选择具体型号时,需根据实际应用需求来确定尺寸和功率等级。
    - 建议使用专业的焊锡工艺以保证连接的可靠性。
    - 在高温环境下使用时,注意散热,避免超过额定工作温度。

    兼容性和支持


    - 兼容性:该系列产品广泛应用于各种电路板设计,可与其他标准表面贴装器件兼容。
    - 支持服务:Vishay Dale提供了详细的安装指南和售后技术支持,确保用户能够正确使用产品并解决常见问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值变化大 | 检查是否超出工作温度范围;更换符合要求的型号 |
    | 连接不稳定 | 确保焊点牢固且干净;检查是否有足够的散热措施 |
    | 环境湿度高导致失效 | 采用密封或防护材料;确保环境湿度不超过产品规定的最大值 |

    总结和推荐


    综上所述,Vishay Dale的WSL...18高功率Power Metal Strip®电阻器凭借其优良的设计和卓越的性能,在多种应用环境中表现出色。它的极低电阻值、良好的耐硫性能和出色的温度稳定性使其成为工业和汽车应用的理想选择。如果你需要一个高性能、稳定的电流检测解决方案,这款产品将是你的首选。
    推荐度
    - 强烈推荐使用
    通过以上分析,你可以看到Vishay Dale的WSL...18电阻器不仅满足了严格的技术规格,还在多个方面展示了其独特的竞争优势。因此,无论是工业还是汽车领域的应用,这一产品都值得信赖。

WSL2010R0500FEA18参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL2010R0500FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2010R0500FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL2010R0500FEA18 WSL2010R0500FEA18数据手册

WSL2010R0500FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.62
10+ ¥ 3.509
30+ ¥ 2.904
100+ ¥ 2.222
500+ ¥ 1.914
1000+ ¥ 1.782
库存: 40
起订量: 1 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 4.62
