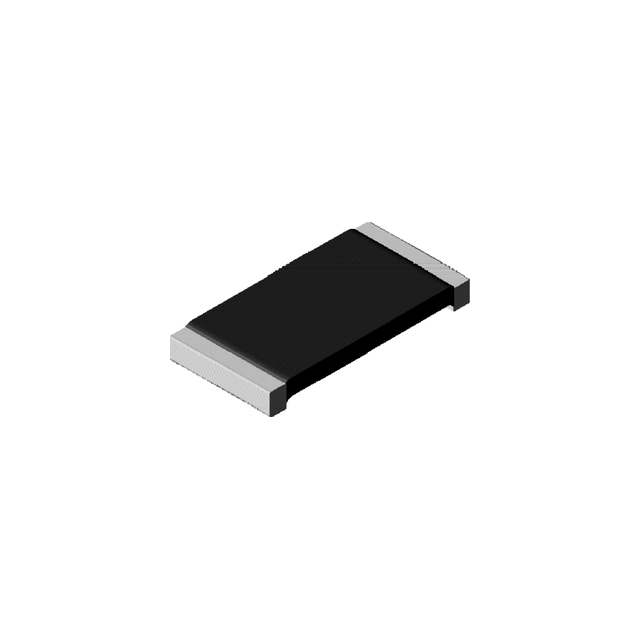

WSLP08056L000FEA

产品分类: 贴片电阻
产品描述: 6mΩ ±1% 500mW ±110ppm/℃ 0805 贴片安装 2.03mm*1.27mm*580μm
供应商型号: Q-WSLP08056L000FEA
供应商: 期货订购
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 WSLP08056L000FEA

WSLP08056L000FEA概述

    Vishay Dale WSLP Power Metal Strip Resistors

    1. 产品简介


    Vishay Dale WSLP Power Metal Strip系列电阻器是一款专为高功率应用设计的表面贴装电阻器。这些电阻器具有非常高的功率密度(最高可达3瓦),并且能够提供极低的电阻值(低至0.0005欧姆)。它们主要用于电流感应、电压分压和脉冲应用等领域。

    2. 技术参数


    | 型号 | 尺寸 (mm) | 功率 (W) | 电阻范围 (Ω) | 重量 (g/1000件) |

    | WSLP0603 | 1.6 x 0.4 | 0.4 | 0.015 到 0.1 | 1.9 |
    | WSLP0805 | 2.0 x 0.5 | 0.5 | 0.005 到 0.1 | 4.8 |
    | WSLP1206 | 3.2 x 0.8 | 1.0 | 0.005 到 0.05 | 16.2 |
    | WSLP2010 | 5.1 x 2.5 | 2.0 | 0.004 到 0.03 | 38.9 |
    | WSLP2512 | 6.4 x 3.2 | 3.0 | 0.003 到 0.01 | 63.6 |
    其他关键参数:
    - 温度系数 (TCR): ± 400 ppm/°C 至 ± 75 ppm/°C(根据电阻值不同)
    - 工作温度范围: -65°C 至 +170°C
    - 最大工作电压: 按公式 P × R 计算(具体取决于型号)
    - 低热电动势 (thermal EMF): < 3 μV/°C
    - 高硫耐受性:不受高硫环境影响
    - 低电感: 0.5 nH 到 5 nH

    3. 产品特点和优势


    - 高功率密度:WSLP系列在不同封装尺寸下提供了很高的功率密度,例如在2512封装中可达到3瓦。
    - 焊接结构:所有Power Metal Strip电阻器都采用了全焊结构,适合各种电流感应、电压分压和脉冲应用。
    - 低电阻值:通过专利处理技术,WSLP系列可以实现极低的电阻值(最低0.0005欧姆)。
    - 低热电动势 (thermal EMF):< 3 μV/°C,保证了在高精度测量中的稳定性。
    - 高硫耐受性:由特殊材料制成,即使在高硫环境中也能保持稳定。
    - 优异的机械和热稳定性:经过严格的测试验证,如温度循环、湿度测试、振动测试等。

    4. 应用案例和使用建议


    - 电流感应:由于其极低的电阻值,WSLP系列电阻器非常适合用于精密电流感应应用,例如电机控制、电池管理系统等。
    - 电压分压:在高压电路中,WSLP系列可以作为精密电压分压器使用,确保准确的电压测量。
    - 脉冲应用:其低电感特性使其适用于需要快速响应的脉冲电路,例如电源转换器中的滤波器。
    使用建议:
    - 在选择型号时,应根据实际应用所需的功率和电阻值进行合理选型。
    - 确保焊接工艺符合规范,避免因焊接不良导致电阻器损坏。
    - 在高温环境下使用时,需考虑散热问题以延长使用寿命。

    5. 兼容性和支持


    - WSLP系列电阻器支持RoHS标准,同时提供铅(Pb)终端和无铅终端两种选择。
    - Vishay Dale为该系列产品提供了详细的文档和技术支持,包括封装细节、焊接指南等。
    - 用户还可以通过联系技术支持团队获取更多定制化服务和详细的技术指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器在高温下漂移过大 | 确认工作温度不超过额定范围,并检查焊接质量及散热措施。 |
    | 电阻值超出公差范围 | 检查焊接工艺和装配过程是否符合标准,必要时重新进行测试。 |
    | 焊接过程中电阻器损坏 | 确保焊接温度和时间符合要求,避免过度加热导致损坏。 |

    7. 总结和推荐


    Vishay Dale WSLP Power Metal Strip系列电阻器凭借其高功率密度、低电阻值、优良的机械和热稳定性,成为多种高精度应用的理想选择。对于需要高可靠性和精确测量的应用场合,如工业控制、汽车电子、医疗设备等领域,该系列产品无疑是一个值得信赖的选择。强烈推荐在相关项目中采用这款高性能电阻器。

WSLP08056L000FEA参数

参数
电阻值 6mΩ
精度 ±1%
额定功率 500mW
温度系数 ±110ppm/℃
长*宽*高 2.03mm*1.27mm*580μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP08056L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP08056L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP08056L000FEA WSLP08056L000FEA数据手册

WSLP08056L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
