首页  >  产品百科  >  WSL1206R2500FEA

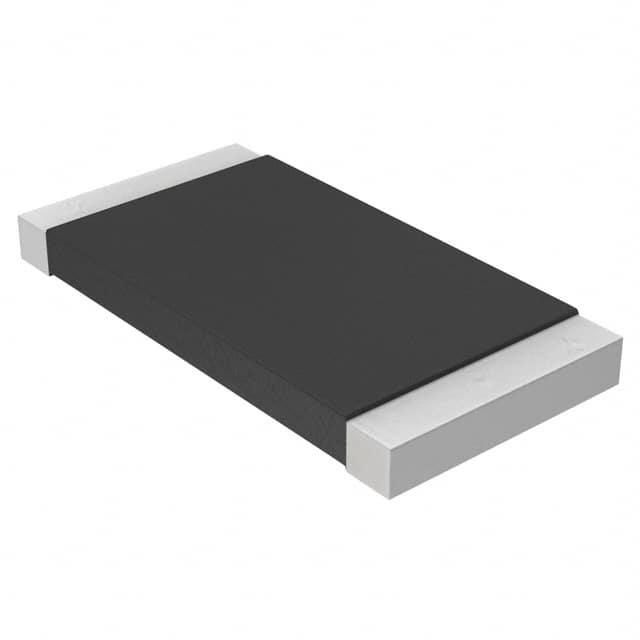

WSL1206R2500FEA

产品分类: 贴片电阻
产品描述: 250mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 541-WSL1206R2500FEATR-ND
供应商: Digi-Key
标准整包数: 4000
VISHAY INTERTECHNOLOGY 贴片电阻 WSL1206R2500FEA

WSL1206R2500FEA概述

    Vishay Power Metal Strip® Resistor技术手册解析

    1. 产品简介


    Vishay Power Metal Strip®电阻是一种适用于电流感应、电压分压和脉冲应用的表面贴装电阻器。该系列产品以其出色的焊接结构设计,能够实现极低电阻值(最低可达0.0005 Ω),同时具备抗硫化能力和低热电势(< 3 μV/°C)等特点。这些特性使其成为各种高要求应用的理想选择。

    2. 技术参数


    以下是Vishay Power Metal Strip®电阻的主要技术规格:
    | 型号 | 尺寸 | 功率(W) | 电阻范围(Ω) | 典型重量(g/1000件) |

    | WSL0603 | 0603 | 0.1 | 0.01 至 0.1 | 1.9 |
    | WSL0805 | 0805 | 0.125 | 0.005 至 0.2 | 4.8 |
    | WSL1206 | 1206 | 0.25 | 0.005 至 0.2 | 16.2 |
    | WSL2010 | 2010 | 0.5 | 0.004 至 0.5 | 38.9 |
    | WSL2512 | 2512 | 1.0 (1) | 0.003 至 0.5 | 63.6 |
    | WSL2816 | 2816 | 2.0 | 0.003 至 0.1 | 118 |
    注:(1) 额定功率为1.0 W时的数值,0.5 Ω以上需线性降额至80%。
    其他关键参数包括:
    - 温度系数(TCR):根据不同阻值范围有所不同,最高±400 ppm/°C。
    - 工作温度范围:-65°C 至 +170°C。
    - 最大工作电压:不超过P×R的平方根(W)。

    3. 产品特点和优势


    - 极低电阻值:支持从0.0005 Ω到1 Ω以上的宽广电阻范围。
    - 出色的热稳定性:TCR低于20 ppm/°C。
    - 高可靠性:通过多项严苛测试,如热冲击、短时间过载、湿度、振动和负载寿命测试。
    - 低热电势:< 3 μV/°C,适合用于高精度应用。
    - 环保合规:RoHS兼容,部分型号采用无铅包装。
    - 认证:AEC-Q200资格认证,符合汽车级产品标准。

    4. 应用案例和使用建议


    Vishay Power Metal Strip®电阻适用于多种应用场景,包括:
    - 电流感应:在电源管理和电机控制中作为精密电流感应元件。
    - 电压分压:用于电路中的电压分压网络。
    - 脉冲应用:处理瞬态信号和脉冲电流。
    建议用户根据具体需求选择合适的型号和阻值范围,并遵循规范进行焊接和安装。建议在高温环境下使用时注意散热措施。

    5. 兼容性和支持


    该产品具有良好的互操作性,可以与其他标准表面贴装工艺兼容。Vishay提供了详尽的技术文档和支持服务,包括设计工具、样品请求和定制选项,以帮助用户更好地集成和应用这些电阻器。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:如何正确读取电阻标识?
    - 解决方案:参考产品编号格式(如WSL25124L000FEA),其中L表示小数点后三位,R表示常规十进制值。
    - 问题:如何确保在高湿度环境下稳定工作?
    - 解决方案:进行适当的湿度耐受性测试,并采取防潮措施,如使用干燥剂和密封包装。

    7. 总结和推荐


    Vishay Power Metal Strip®电阻凭借其出色的性能参数、广泛的适用性和高度的可靠性,在电流感应、电压分压及脉冲应用领域表现卓越。推荐在需要高性能、高可靠性的精密应用场合中使用。对于特定的项目需求,建议直接联系技术支持以获得更详细的设计指导和技术支持。

WSL1206R2500FEA参数

参数
电阻值 250mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL1206R2500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL1206R2500FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL1206R2500FEA WSL1206R2500FEA数据手册

WSL1206R2500FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2478 ¥ 2.074
8000+ $ 0.2315 ¥ 1.9373
12000+ $ 0.2231 ¥ 1.8672
20000+ $ 0.2136 ¥ 1.7879
28000+ $ 0.208 ¥ 1.7405
40000+ $ 0.2025 ¥ 1.6944
库存: 8000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 8296
