首页  >  产品百科  >  WSLF25121L300FEA

WSLF25121L300FEA

产品分类: 贴片电阻
产品描述: 1.3mΩ ±1% 3W ±170ppm/℃ 2512 贴片安装 6.35mm*3.18mm*860μm
供应商型号: H-WSLF25121L300FEA
供应商: 国内现货
标准整包数: 4000

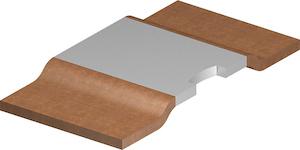

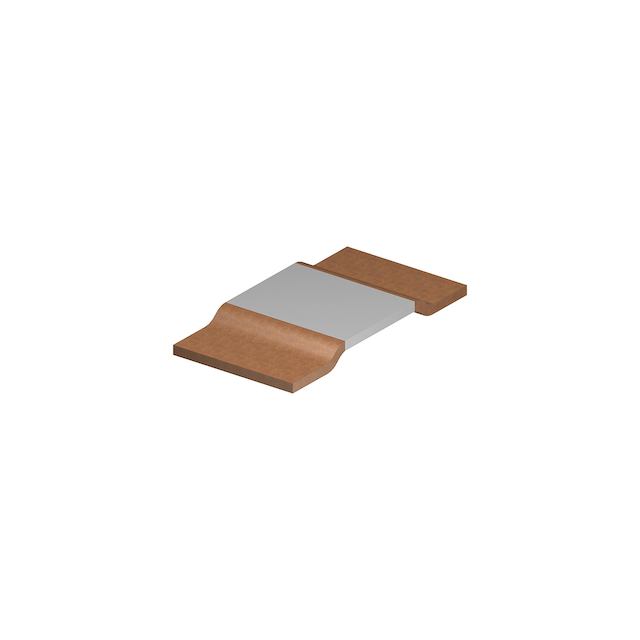

VISHAY INTERTECHNOLOGY 贴片电阻 WSLF25121L300FEA

WSLF25121L300FEA概述

    Vishay Dale WSLF Power Metal Strip Resistor 技术手册解析

    产品简介


    Vishay Dale 的 WSLF 系列 Power Metal Strip 电阻器是一种低值(最低可达 0.0003 欧姆)表面贴装电阻器,适用于各种电流感应、电压分压及脉冲应用。这些电阻器以其坚固耐用、高性能和广泛应用而著称,特别适合于汽车和工业领域的高可靠性需求。

    技术参数


    - 型号: WSLF2512
    - 尺寸: 2512
    - 额定功率 (P70 °C): 6.0 W, 5.0 W, 4.0 W
    - 额定功率 (P100 °C): 3.0 W, 2.0 W
    - 温度系数 (TCR): ± 200 ppm/°C(0.3 mΩ 和 0.5 mΩ),± 170 ppm/°C(1.0 mΩ),± 70 ppm/°C(2 mΩ 和 3 mΩ)
    - 工作温度范围: -65 °C 到 +170 °C
    - 最大工作电压: 由额定功率决定
    - 容差: ±1.0%, ±5.0%
    - 电阻值范围: 0.3 mΩ 到 3 mΩ
    - 热阻: 3.8°C/W 至 18.2°C/W

    产品特点和优势


    1. 坚固耐用的结构: 所有焊接结构确保了高可靠性和长寿命。
    2. 极低的温度系数: TCR(温度系数)< 20 ppm/°C,保证了高精度和稳定性。
    3. 高硫耐受性: 增强了在恶劣环境下的可靠性。
    4. 低电感: < 2 nH,适合高频应用。
    5. 低热电动势: < 3 μV/°C,保证了准确的测量结果。
    6. AEC-Q200 认证: 符合汽车行业的高标准要求。
    7. 兼容性: 可以广泛应用于各种电路板设计,特别是需要大电流感应的应用。

    应用案例和使用建议


    - 应用案例: 这些电阻器被广泛用于汽车电子系统、工业自动化控制、电源管理和测试设备中。
    - 使用建议:
    - 大电流感应: 建议使用具有更大焊盘面积的电路板设计来提高散热效果。
    - 高温环境: 在高温环境下使用时,注意温度补偿以维持精度。

    兼容性和支持


    - 兼容性: 与标准 PCB 设计完全兼容,适用于大部分现代电子产品。
    - 技术支持: Vishay 提供详尽的技术文档和支持,包括 3D 模型和焊接指南,帮助客户轻松集成到现有设计中。

    常见问题与解决方案


    - 问题 1: 温度影响导致电阻值变化?
    - 解决方案: 使用热补偿电路或软件校正方法来调整电阻值。
    - 问题 2: 高湿度环境下的稳定性和可靠性?
    - 解决方案: 采用适当的封装和保护措施,如涂抹防潮剂。

    总结和推荐


    Vishay Dale 的 WSLF 系列 Power Metal Strip 电阻器以其卓越的性能、高可靠性和广泛应用而脱颖而出。无论是汽车电子还是工业自动化,都能提供出色的电流感应和电压分压能力。强烈推荐这一系列产品,特别适合需要高精度和高可靠性的应用场合。

WSLF25121L300FEA参数

参数
电阻值 1.3mΩ
精度 ±1%
额定功率 3W
温度系数 ±170ppm/℃
长*宽*高 6.35mm*3.18mm*860μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLF25121L300FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLF25121L300FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLF25121L300FEA WSLF25121L300FEA数据手册

WSLF25121L300FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.368
8000+ ¥ 1.356
12000+ ¥ 1.344
库存: 8000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 5472
直接购买
加入购物车
