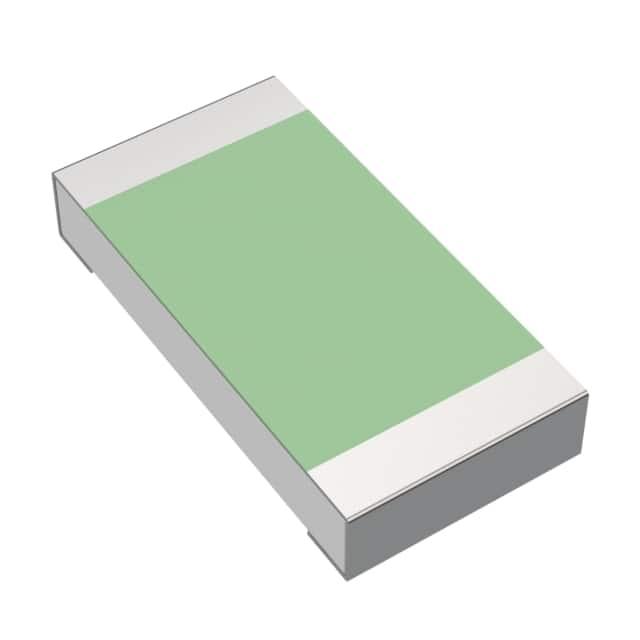

TNPW12061K00BEEA

产品分类: 贴片电阻
产品描述: 1KΩ ±0.1% 520mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: 14M-TNPW12061K00BEEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 TNPW12061K00BEEA

TNPW12061K00BEEA概述

    高稳定性薄膜扁平贴片电阻——TNPW e3

    产品简介


    Vishay公司的TNPW e3高稳定性薄膜扁平贴片电阻是现代电子行业中不可或缺的关键组件。这些电阻特别适用于要求最高可靠性和稳定性的场合,如测试和测量设备、医疗设备、工业设备及汽车电子系统。TNPW e3不仅具备出色的性能,而且在高温、高湿度条件下也能保持其电气特性,使其成为广泛领域的理想选择。

    技术参数


    - 尺寸:包括0402、0603、0805、1206和1210(对应于IEC标准的RR1005M、RR1608M、RR2012M、RR3216M、RR3225M)
    - 电阻范围:
    - 0402:10Ω到100kΩ
    - 0603:4.7Ω到332kΩ
    - 0805:4.7Ω到1MΩ
    - 1206:4.7Ω到2MΩ
    - 1210:10Ω到3.01MΩ
    - 电阻精度:±1%、±0.5%、±0.1%
    - 温度系数:±50ppm/K、±25ppm/K、±15ppm/K、±10ppm/K
    - 额定功率:
    - 0402:0.100W
    - 0603:0.125W
    - 0805:0.200W
    - 1206:0.400W
    - 1210:0.500W
    - 最大电压:50V到200V
    - 操作温度范围:-55°C至155°C
    - 最大允许薄膜温度:155°C
    - 脉冲电压:最高达10000V
    - 绝缘电压:1分钟内可达75V到300V

    产品特点和优势


    - 高可靠性:TNPW e3在85°C、85%相对湿度条件下表现出优异的抗湿性能。
    - 卓越的稳定性:在不同环境条件下,稳定度可达±0.05%,确保长期使用的精确度。
    - 通过AEC-Q200认证:适用于各种车载电子设备。
    - 单批次编码:可提供单一生产批次代码(可选)。
    - 硫化抵抗:符合ASTM B 809标准,确保设备在含硫环境下正常运行。

    应用案例和使用建议


    - 医疗设备:在生命支持系统中使用时,确保环境温度不超过125°C。
    - 工业设备:在工业环境中使用时,建议采用高效的热管理系统,以确保电阻在规定的温度范围内工作。
    - 汽车电子:适用于高温和高压条件下的电路设计,同时需要注意脉冲电压和电流限制。

    兼容性和支持


    - 兼容性:适用于自动SMT装配系统,且适合波峰焊接、回流焊或蒸汽相焊。
    - 长期稳定性:封装材料可抵御常见的清洁溶剂,确保长期稳定性。
    - 维护和支持:Vishay公司提供了详尽的技术文档和客户支持,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问:如何判断电阻是否符合应用要求?
    答:根据特定的应用要求,选择符合相应电阻值和温度系数的产品,确保额定功率和电压不超出规定范围。
    2. 问:如何应对高温工作环境?
    答:建议采用有效的热管理策略,如优化电路板设计和增加散热片,以确保电阻在安全温度范围内工作。
    3. 问:如何防止湿度影响?
    答:保持电路板干燥,避免长时间暴露在潮湿环境中,必要时可加装防潮涂层。

    总结和推荐


    TNPW e3高稳定性薄膜扁平贴片电阻凭借其卓越的性能、稳定的可靠性以及广泛的应用领域,无疑是电子设备制造商的理想选择。其在极端环境下的出色表现,使得它能够在多种严苛的应用场景下发挥关键作用。强烈推荐这一产品给需要高可靠性和稳定性的设计工程师们。

TNPW12061K00BEEA参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 520mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW12061K00BEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW12061K00BEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW12061K00BEEA TNPW12061K00BEEA数据手册

TNPW12061K00BEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
