VR25000001004FA500

产品分类: 通孔电阻
产品描述: 1MΩ ±1% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 2056508
供应商: 海外现货
标准整包数: 10

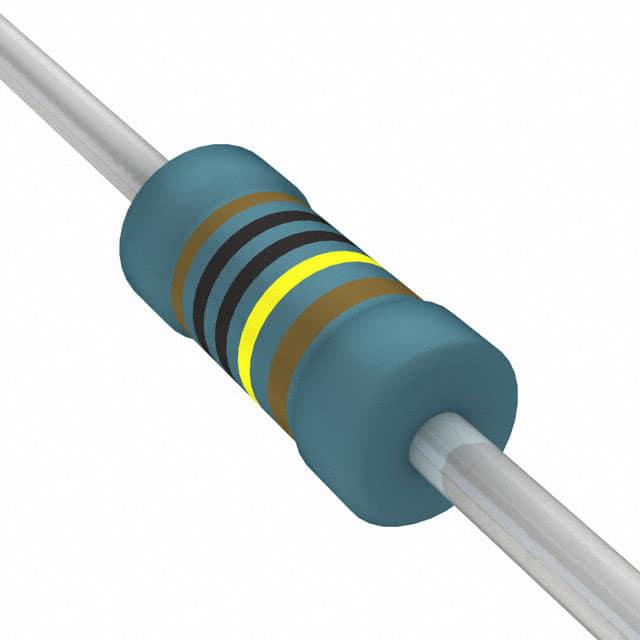

VISHAY INTERTECHNOLOGY 通孔电阻 VR25000001004FA500

VR25000001004FA500概述

    高阻抗/高电压金属涂层引线电阻器

    产品简介


    高阻抗/高电压金属涂层引线电阻器(VR25, VR37, VR68)由Vishay BCcomponents生产。该系列产品采用高温陶瓷材料,通过特殊的激光技术加工而成,具有高稳定性、高可靠性等特点。主要用于高阻抗、高稳定性和高可靠性的需求场合,如白家电、电源供应器及汽车电子等领域。它们适合在高湿度环境中使用,并具备较高的耐热性和良好的机械保护性能。

    技术参数


    - 尺寸: Imperial尺寸分别为0207、0309和0718
    - 阻值范围: VR25:100kΩ至22MΩ;VR37:100kΩ至33MΩ;VR68:100kΩ至68MΩ
    - 容差: ±1%、±5%、±10%
    - 温度系数: ≤ ±200 ppm/K
    - 额定功率: VR25为0.25W,VR37为0.5W,VR68为1.0W
    - 最大工作电压: VR25为1600V,VR37为3500V,VR68为10000V
    - 工作温度范围: -55°C 至 +155°C
    - 峰值可承受膜温: 155°C
    - 热阻: VR25为140K/W,VR37为120K/W,VR68为70K/W
    - 绝缘电压: 1分钟内绝缘电压为700V
    - 最大白噪声: VR25为5μV/V,VR37和VR68为2.5μV/V
    - 在额定功率下的最大电阻变化: 1.5%

    产品特点和优势


    这些电阻器经过严格的测试和认证,符合国际标准,如IEC 60065、DIN EN 60065、VDE 0860及中国的CQC标准。其中,VR25和VR37型号还通过了AEC-Q200标准认证,具备极高的脉冲负载能力,最高可达10kV。同时,这些电阻器拥有良好的焊接性和兼容性,可以在自动化生产线中处理,适用于波峰焊或浸焊工艺。

    应用案例和使用建议


    这些电阻器广泛应用于高压系统,如电源供应器和电机驱动系统。以电动汽车为例,它们可以用于电池管理系统中,确保系统的稳定性和安全性。在设计时,应注意确保散热良好,避免过载现象。例如,在选择电阻器时,应考虑其额定功率和实际工作条件下的功率消耗,以确保安全运行。

    兼容性和支持


    这些电阻器完全无铅,兼容无铅和含铅的焊接过程,保证了长期稳定性和使用寿命。Vishay公司提供详细的技术支持和售后服务,对于用户反馈的问题能够迅速响应和解决。此外,相关文档和资料可以在Vishay官方网站上获取,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 如何判断电阻器是否损坏?
    - 解答: 可以使用万用表测量电阻值,如果偏离标称值超过允许误差范围,则可能存在故障。
    - 问题2: 在焊接过程中如何防止虚焊?
    - 解答: 确保焊点清洁,使用适当的焊接温度和时间,避免过长或过短的焊接时间导致的虚焊现象。

    总结和推荐


    综上所述,VR25、VR37和VR68系列电阻器具有高阻抗、高稳定性、高可靠性等显著优点,尤其适用于高电压环境下的各类应用。它们通过严格的安全认证,适用于广泛的工业和消费电子领域。我们强烈推荐使用这些高品质的电阻器,以满足高性能应用的需求。

VR25000001004FA500参数

参数
电阻值 1MΩ
精度 ±1%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR25000001004FA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000001004FA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000001004FA500 VR25000001004FA500数据手册

VR25000001004FA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6854
100+ ¥ 0.5193
500+ ¥ 0.5193
1000+ ¥ 0.4653
2500+ ¥ 0.4653
5000+ ¥ 0.4487
25000+ ¥ 0.4487
库存: 892
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.85
