首页  >  产品百科  >  TNPV12061M60BEEA

TNPV12061M60BEEA

产品分类: 贴片电阻
产品描述: 1.6MΩ ±0.1% 250mW ±25ppm/℃ 1206 贴片安装 3.2mm*1.6mm*650μm
供应商型号: 71-TNPV12061M60BEEA
供应商: Mouser
标准整包数: 1

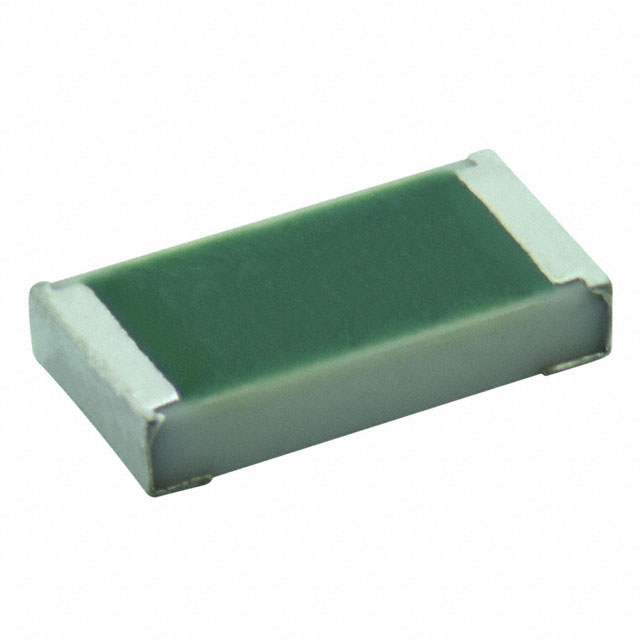

VISHAY INTERTECHNOLOGY 贴片电阻 TNPV12061M60BEEA

TNPV12061M60BEEA概述

    # Vishay Draloric TNPV e3 高压薄膜贴片电阻技术手册

    产品简介


    Vishay Draloric 的 TNPV e3 系列高电压薄膜贴片电阻是现代电子应用中最理想的选择之一。这些电阻器以其卓越的可靠性、稳定性和高工作电压著称,特别适用于工业和汽车逆变器、电池管理系统中的电压测量系统以及测试和测量设备等领域。它们采用先进的薄膜技术制造,在高温、高压和恶劣环境中表现优异。
    主要功能
    - 支持高工作电压(最高可达 1000 V)
    - 极低的电压系数(< 1 ppm/V)
    - 卓越的环境稳定性(≤ 0.05 %,70°C 下 1000 小时额定功率)
    应用领域
    - 工业和汽车逆变器
    - 电池管理系统的电压监测
    - 测试和测量设备

    技术参数


    以下是 TNPV e3 系列薄膜贴片电阻的主要技术参数:
    | 参数 | TNPV1206 e3 | TNPV1210 e3 |
    |
    | 尺寸(英制) | 1206 | 1210 |
    | 尺寸代码(公制) | RR3216M | RR3225M |
    | 电阻范围 | 160 kΩ 至 2 MΩ | 121 kΩ 至 3.01 MΩ |
    | 电阻精度 | ±1 %, ±0.5 %, ±0.1 % | 同上 |
    | 温度系数 | ±50 ppm/K, ±25 ppm/K, ±15 ppm/K, ±10 ppm/K | 同上 |
    | 电压系数 c| < 1 ppm/V | 同上 |
    | 额定功率(P70) | 0.25 W | 0.33 W |
    | 最大工作电压(AC RMS 或 DC) | 700 V | 1000 V |
    | 允许薄膜温度(ϑF max.) | 155 °C | 155 °C |
    | 工作温度范围 | -55 °C 至 125 °C | -55 °C 至 125 °C |

    产品特点和优势


    TNPV e3 系列薄膜贴片电阻具有多项突出优势:
    - 高可靠性:能够承受高达 1000 V 的工作电压。
    - 低电压系数:确保即使在极端条件下也能保持高精度。
    - 环境适应性强:通过 AEC-Q200 认证,适合广泛的工作环境。
    - 防潮性能优越:能够在潮湿环境中保持稳定性。
    - 设计灵活:提供多种阻值和精度选项以满足不同设计需求。

    应用案例和使用建议


    应用案例
    1. 工业逆变器:用于高压转换电路中的电压调节。
    2. 电池管理系统:监测和控制电池组的电压水平。
    3. 测试与测量设备:如电源供应器校准设备。
    使用建议
    为了充分利用这些电阻器的高性能,建议:
    - 在设计时考虑热管理和散热设计。
    - 确保电路板的热传导能力良好。
    - 定期监控电阻器的工作状态以防止过载。

    兼容性和支持


    TNPV e3 系列电阻器与多种自动贴片设备兼容,适合批量生产。此外,Vishay 提供详尽的技术支持和售后保障,帮助客户解决任何使用中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度超出规定范围 | 检查散热措施并调整工作条件 |
    | 长时间使用后电阻值变化较大 | 调整负载或温度限制以维持稳定性 |
    | 表面涂层损坏 | 确保正确处理和安装电阻器 |

    总结和推荐


    总体而言,Vishay Draloric 的 TNPV e3 系列薄膜贴片电阻是一款极具竞争力的产品,尤其适合需要高可靠性和高精度的应用场景。其广泛的适用性和强大的技术支持使其成为众多行业的首选。强烈推荐此产品给需要高性能电阻器的工程师和技术人员。

TNPV12061M60BEEA参数

参数
电阻值 1.6MΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±25ppm/℃
长*宽*高 3.2mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPV12061M60BEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPV12061M60BEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPV12061M60BEEA TNPV12061M60BEEA数据手册

TNPV12061M60BEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.2599
10+ $ 0.8165 ¥ 6.8994
50+ $ 0.671 ¥ 5.67
100+ $ 0.6182 ¥ 5.2238
500+ $ 0.4439 ¥ 3.7508
1000+ $ 0.4212 ¥ 3.5591
5000+ $ 0.4085 ¥ 3.4514
10000+ $ 0.4001 ¥ 3.3804
库存: 1624
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.25
