首页  >  产品百科  >  TNPW0805100KBEEA

TNPW0805100KBEEA

产品分类: 贴片电阻
产品描述: 100KΩ ±0.1% 260mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: 14M-TNPW0805100KBEEA
供应商: 云汉优选
标准整包数: 1

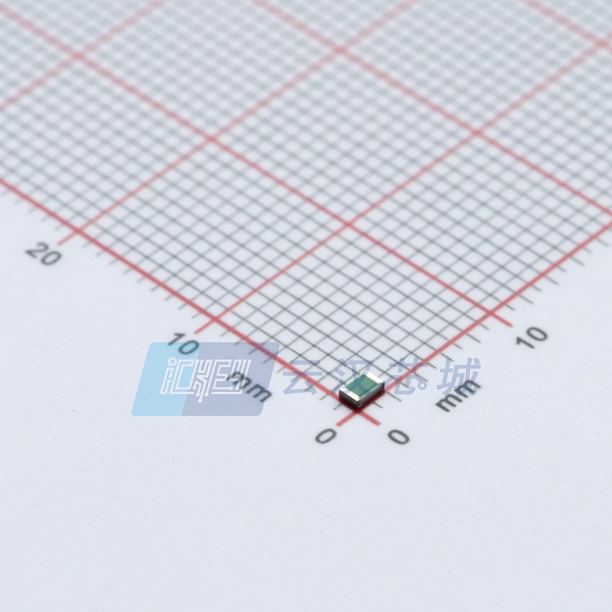

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW0805100KBEEA

TNPW0805100KBEEA概述

    高稳定性薄膜扁平芯片电阻——TNPW e3

    产品简介


    TNPW e3 是 Vishay 推出的一系列高稳定性薄膜扁平芯片电阻。这些电阻以其卓越的可靠性和稳定性而闻名,在现代电子设备中有着广泛的应用。典型的应用领域包括汽车、工业设备、测试和测量仪器以及医疗设备。

    技术参数


    TNPW e3 系列电阻的技术规格如下:
    - 尺寸: 0201, 0402, 0603, 0805, 1206, 1210
    - 电阻范围:
    - TNPW0201 e3: 22Ω 至 40kΩ
    - TNPW0402 e3: 10Ω 至 100kΩ
    - TNPW0603 e3: 1Ω 至 332kΩ
    - TNPW0805 e3: 1Ω 至 1MΩ
    - TNPW1206 e3: 1Ω 至 2MΩ
    - TNPW1210 e3: 10Ω 至 3.01MΩ
    - 电阻精度: ±0.5%, ±0.1% 或 ±1%
    - 温度系数: ±25ppm/K, ±50ppm/K, ±15ppm/K, ±10ppm/K
    - 额定功率: 0.075W 至 0.5W
    - 最大电压: 25V 至 300V
    - 工作温度范围: -55°C 至 155°C
    - 绝缘电压: 50V 至 300V

    产品特点和优势


    1. 优越的湿气耐受性: 在 85°C 和 85% 湿度条件下表现出色。
    2. 优异的整体稳定性: 不同环境条件下的稳定性 ≤ 0.05%(在 70°C 下持续 1000 小时)。
    3. AEC-Q200 认证: 满足汽车行业标准。
    4. 先进硫化电阻性验证: 符合 ASTM B 809 标准。
    5. 材料分类: 符合环保要求。

    应用案例和使用建议


    TNPW e3 薄膜扁平芯片电阻被广泛应用于汽车、工业设备、测试和测量仪器以及医疗设备。例如,在汽车传感器中,这些电阻可以稳定地监测电压和电流变化,确保系统的可靠性。为了充分发挥其性能,建议在设计时充分考虑散热问题,以保持电阻器的温度在安全范围内。

    兼容性和支持


    TNPW e3 系列电阻与各种电子元器件和设备兼容,并且 Vishay 提供全面的支持和维护服务,包括长期稳定性保证。这些电阻适用于自动焊接过程,并符合 RoHS 标准,具备良好的可焊性。

    常见问题与解决方案


    - 问题1: 使用过程中电阻值变化大。
    - 解决方法: 检查安装和焊接过程是否正确,确保热阻管理得当。
    - 问题2: 抗硫性能不佳。
    - 解决方法: 更换为经过硫化性能验证的产品。

    总结和推荐


    TNPW e3 薄膜扁平芯片电阻凭借其高稳定性和可靠性,适用于多种严苛的应用环境。无论是汽车还是工业领域,它都能提供出色的性能表现。我们强烈推荐 TNPW e3 系列电阻作为高性能和高可靠性的首选产品。
    通过上述内容,可以看出 TNPW e3 是一款非常值得信赖和选择的高端电子元件,特别适合需要高可靠性和稳定性的应用场合。

TNPW0805100KBEEA参数

参数
电阻值 100KΩ
精度 ±0.1%
额定功率 260mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW0805100KBEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW0805100KBEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW0805100KBEEA TNPW0805100KBEEA数据手册

TNPW0805100KBEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.4211
10+ ¥ 1.3974
30+ ¥ 1.1053
100+ ¥ 0.9316
300+ ¥ 0.8526
5000+ ¥ 0.7895
库存: 4824
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 1.42
