首页  >  产品百科  >  HVR2500006653FR500

HVR2500006653FR500

产品分类: 通孔电阻
产品描述: 665KΩ ±1% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: CEI-HVR2500006653FR500
供应商: 海外现货
标准整包数: 1

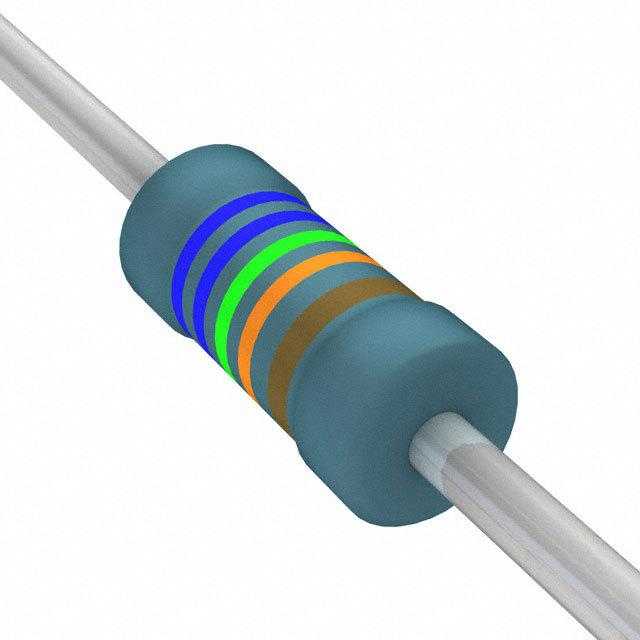

VISHAY INTERTECHNOLOGY 通孔电阻 HVR2500006653FR500

HVR2500006653FR500概述

    Vishay BCcomponents HVR25 和 HVR37 高阻抗金属膜引线电阻技术手册

    产品简介


    Vishay BCcomponents 的 HVR25 和 HVR37 高阻抗金属膜引线电阻是一种专为高阻值(高达10 MΩ)和高电压(高达3.5 kV)设计的产品。这些电阻器适用于各种功率电路和工业电子设备,例如电源、电子镇流器、白色家电和电视。它们具有耐高温、耐潮湿和高脉冲负载能力等特点。

    技术参数


    - 阻值范围:HVR25 和 HVR37 的阻值范围均为 100 kΩ 至 10 MΩ。
    - 阻值公差:HVR25 阻值公差为 ± 5% 或 ± 1%,而 HVR37 阻值公差同样为 ± 5% 或 ± 1%。
    - 温度系数:± 200 ppm/K。
    - 额定功耗:HVR25 额定功耗为 0.25 W,HVR37 额定功耗为 0.5 W。
    - 最大允许电压:HVR25 直流电压为 1600 V,交流电压为 1150 V;HVR37 直流电压为 3500 V,交流电压为 2500 V。
    - 热稳定性:1000 小时后阻值变化 ≤ ± (5 % R + 0.1 Ω)(HVR25),≤ ± (1.5 % R + 0.1 Ω)(HVR37)。

    产品特点和优势


    - 金属薄膜技术:采用金属合金薄膜沉积在高级陶瓷基体上,提高了耐高温和耐湿度性能。
    - 高脉冲负载能力:最高可承受 10 kV 脉冲电压。
    - 小尺寸:HVR25 的尺寸为 0207/0411,HVR37 的尺寸稍大。
    - 兼容性:可与无铅和含铅焊料工艺兼容。
    - 高阻值和高电压:适合应用于需要高阻值和高电压的场合。

    应用案例和使用建议


    - 电源:HVR25 和 HVR37 可用于电源电路,特别是在需要高阻值和高电压的应用中。
    - 电子镇流器:由于其高阻值和高电压特性,可用于驱动高压灯泡的镇流器。
    - 白色家电:适用于家电中的各种高阻抗需求。
    - 电视:可用于电视机中的高阻抗应用,例如高压部分。
    使用建议:
    - 确保工作环境温度不超过规定的极限温度。
    - 在安装过程中避免对电阻器施加过大的机械应力。
    - 使用适当的焊接工艺确保良好的电连接。

    兼容性和支持


    HVR25 和 HVR37 与无铅和含铅焊料工艺兼容。Vishay BCcomponents 提供技术支持和售后保障,对于任何技术问题可以通过官方联系方式获得帮助。

    常见问题与解决方案


    - 问题 1:电阻器阻值偏差较大。
    - 解决方案:检查焊接工艺是否正确,确保焊接质量。
    - 问题 2:电阻器在高温环境下性能不稳定。
    - 解决方案:检查工作环境温度是否超过限制,并采取散热措施。

    总结和推荐


    HVR25 和 HVR37 高阻抗金属膜引线电阻以其高阻值、高电压和耐高温等特性,在多种应用场景中表现出色。对于需要高精度、高可靠性的应用,强烈推荐使用这些电阻器。总体而言,它们是高性能电子电路的理想选择。

HVR2500006653FR500参数

参数
电阻值 665KΩ
精度 ±1%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HVR2500006653FR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR2500006653FR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR2500006653FR500 HVR2500006653FR500数据手册

HVR2500006653FR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
