首页  >  产品百科  >  G24071932201J7A000

G24071932201J7A000

产品分类: 通孔电阻
产品描述: 2.2KΩ ±5% 7W 100ppm/℃~180ppm/℃ 插件 通孔安装 19.3mm(长度)
供应商型号: ECO-G24071932201J7A000
供应商: 海外现货
标准整包数: 100

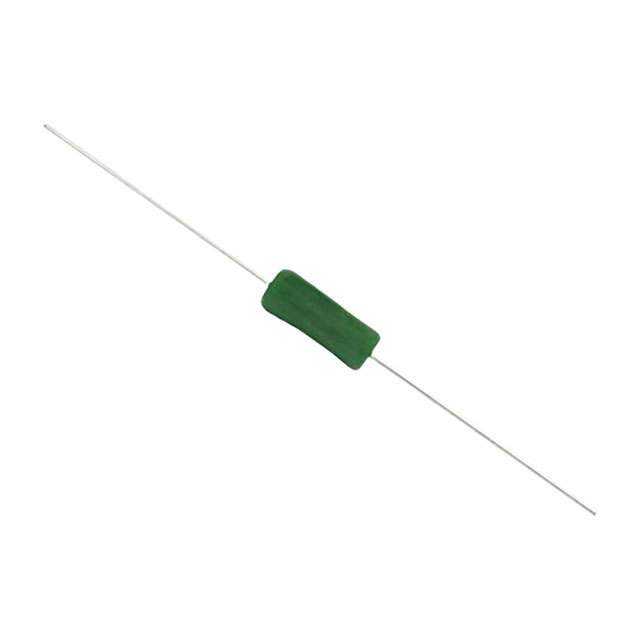

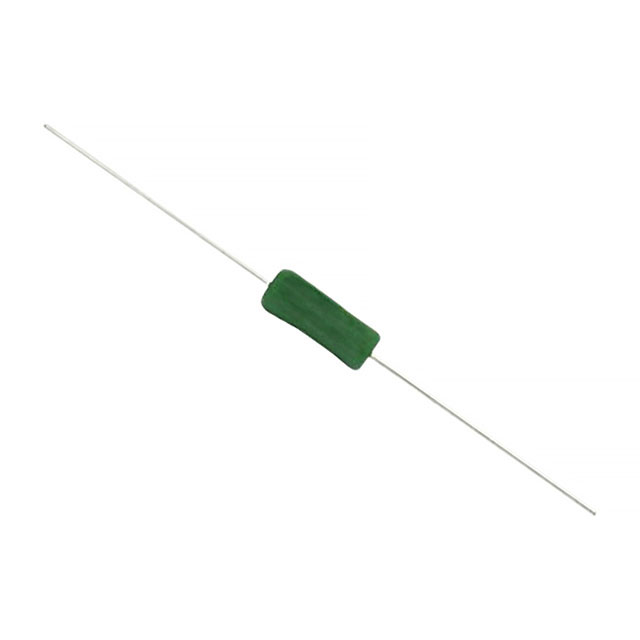

VISHAY INTERTECHNOLOGY 通孔电阻 G24071932201J7A000

G24071932201J7A000概述

    Vishay Draloric G200 系列玻璃釉线绕电阻技术手册

    产品简介


    Vishay Draloric 的 G200 系列是完全焊接结构的玻璃釉线绕电阻,特别适用于高连续功率耗散的应用,可达 17W。这些电阻器坚固耐用,能够在极端环境中稳定工作,并具有长寿命特性。它们特别适合用于浪涌电流限制器等应用,典型应用场景包括电源、电压分压器、交流滤波器和阻尼电阻器。

    技术参数


    - 额定功率: G202 (4W), G204 (7W), G206 (13W), G207 (17W)
    - 电阻范围:
    - G202: 0.10Ω 至 10.0kΩ
    - G204: 0.10Ω 至 39.0kΩ
    - G206: 0.15Ω 至 68.0kΩ
    - G207: 0.20Ω 至 120kΩ
    - 电阻容差: ±2%, ±5%, ±10%
    - 最大工作电压: G202 (200V), G204 (350V), G206 (500V), G207 (650V)
    - 温度系数: +100 ppm/K 至 +180 ppm/K

    产品特点和优势


    1. 高功率耗散: 在紧凑设计中实现高达 17W 的功率耗散。
    2. 优秀的脉冲负载能力: 可以承受高脉冲功率。
    3. 完全焊接结构: 提高机械强度和耐久性。
    4. 玻璃釉涂层: 高稳定性和长期使用寿命,尤其是在潮湿环境中。
    5. 非易燃和增强的湿度保护: 符合 IEC 62474 标准。
    6. 材料分类: 按照定义的要求符合无害物质标准。

    应用案例和使用建议


    - 浪涌电流限制器: 用于限制设备启动时的瞬态电流,避免过大的电流冲击。
    - 电源: 用于转换和稳压电力输出。
    - 阻尼电阻器: 用于抑制电路中的振荡和噪声。
    - 交流滤波器: 用于消除电源中的纹波和杂波。
    使用建议:
    - 用户在使用较长的引线时,需要考虑额外的导线电阻,尤其是对于低电阻值的产品。
    - 确保散热良好,以避免过热导致的故障。
    - 考虑适当的安装间距,防止过热影响周围元件。

    兼容性和支持


    - 兼容性: 与多种电子元件和设备兼容。
    - 支持和维护: Vishay 提供全面的技术支持和维修服务,可以通过技术支持邮箱 `ww1resistors@vishay.com` 进行咨询。

    常见问题与解决方案


    - 问题: 产品是否含有有害物质?
    - 解答: 不含任何受 IEC 62474、GADSL 或 SVHC 列表约束的物质。
    - 问题: 是否可以定制版本?
    - 解答: 可以提供定制版本,具体详情请咨询技术支持。
    - 问题: 如何确保产品稳定性?
    - 解答: 每个电阻器在出厂前都经过严格的测试和验证,包括耐热性、耐寒性和振动测试。

    总结和推荐


    Vishay Draloric G200 系列玻璃釉线绕电阻是一款高性能、高可靠性的产品,适用于苛刻环境下的应用。其优秀的功率耗散能力和长寿命使其成为多种应用场景的理想选择。建议在设计电路时优先考虑这款产品,特别是需要高性能电阻器的场合。
    总之,G200 系列电阻器不仅具备出色的电气特性,还提供了极高的稳定性和可靠性,是值得推荐的产品。

G24071932201J7A000参数

参数
电阻值 2.2KΩ
精度 ±5%
额定功率 7W
温度系数 100ppm/℃~180ppm/℃
长*宽*高 19.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

G24071932201J7A000厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

G24071932201J7A000数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY G24071932201J7A000 G24071932201J7A000数据手册

G24071932201J7A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5845 ¥ 4.9509
1000+ $ 0.5845 ¥ 4.9509
库存: 2900
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 495.09
