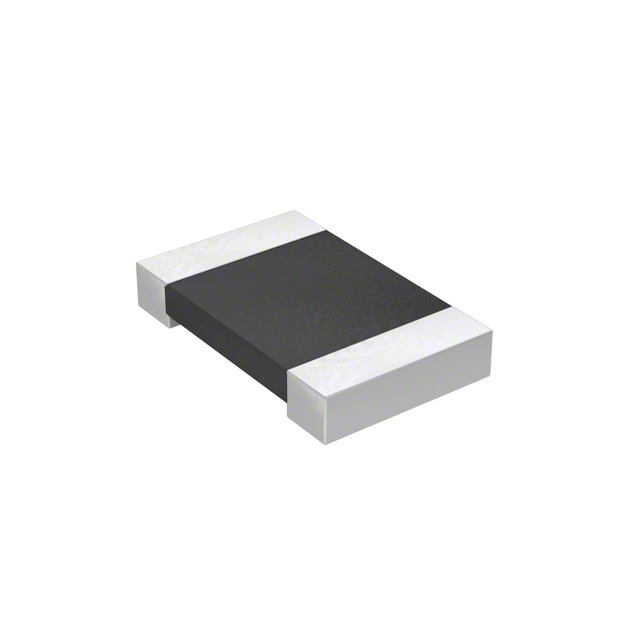

WSLP08056L000FEA18

产品分类: 贴片电阻
产品描述: 6mΩ ±1% 1W ±110ppm/℃ 0805 贴片安装 2.03mm*1.27mm*580μm
供应商型号: F-WSLP08056L000FEA18
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 贴片电阻 WSLP08056L000FEA18

WSLP08056L000FEA18概述

    Vishay Dale WSLP Power Metal Strip® Resistor 技术手册

    1. 产品简介


    Vishay Dale 的 WSLP 系列电阻器是专门为高功率应用设计的表面贴装电阻器。它们具有非常高的功率密度(1 W 在 0805 封装,2 W 在 1206 封装),可以提供低至 0.005 Ω 的极低电阻值。这些电阻器特别适用于电流传感、电压分压和脉冲应用,具有出色的硫磺耐受性和低热电动势,适合在极端环境中使用。

    2. 技术参数


    - 型号和尺寸
    - WSLP0805...18: 0805 尺寸,1 W 功率,电阻值范围为 0.005 Ω 至 0.01 Ω
    - WSLP1206...18: 1206 尺寸,2 W 功率,电阻值范围为 0.005 Ω 至 0.012 Ω
    - 电阻值
    - 额定电阻值:0.005 Ω 至 0.012 Ω
    - 精度
    - 容差:±1.0% 或 ±5.0%
    - 电气特性
    - 温度系数:±110 ppm/°C (对于 5 mΩ 至 6.9 mΩ)
    - 元件温度系数:<20 ppm/°C
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:基于功率/能量耗散
    - 物理特性
    - 引脚高度:0.016" ± 0.005" (焊接构造)
    - 封装:贴带卷盘,直径 178 mm,宽度 8 mm

    3. 产品特点和优势


    - 非常高的功率密度:在紧凑的封装内实现高性能
    - 焊接结构:所有焊接的结构使其适用于各种电流传感、电压分压和脉冲应用
    - 低电阻值:可达到极低的电阻值,最小可达 0.005 Ω
    - 硫磺耐受性:由内部构造保证不受高硫环境影响
    - 低热电动势:<3 μV/°C
    - 优秀的频率响应:高达 50 MHz
    - 低电感:0.5 nH 至 5 nH

    4. 应用案例和使用建议


    - 应用案例
    - 电流传感:适用于需要精确测量电流的应用,如电池管理系统、电源电路。
    - 电压分压:可用于电压调整和信号调节。
    - 脉冲应用:适用于脉冲电流或电压的测量。
    - 使用建议
    - 在设计时需考虑散热,尤其是在高功率应用中。
    - 考虑到低电阻值的特点,建议使用焊接连接以确保可靠性和稳定性。
    - 使用时注意不要超过最大工作电压,避免过载导致损坏。

    5. 兼容性和支持


    - 兼容性
    - 该系列电阻器与标准表面贴装设备兼容,适合自动化生产线。
    - 支持和服务
    - Vishay 提供详细的技术文档和支持,包括白皮书和技术指导(参见相关链接)。

    6. 常见问题与解决方案


    - Q: 该电阻器的最大工作电压是多少?
    - A: 由于不敏感于电压,其最大工作电压由功率/能量耗散限制决定,通常通过计算得出。
    - Q: 如何提高散热效果?
    - A: 在高功率应用中,可以使用散热片或其他散热装置来提高散热效果。
    - Q: 该电阻器是否适合长期高温环境?
    - A: 是的,它可以在 -65°C 至 +170°C 的温度范围内正常工作,适用于高温环境。

    7. 总结和推荐


    Vishay Dale 的 WSLP 系列电阻器以其高功率密度、低电阻值和出色的性能,成为高要求应用的理想选择。其独特的焊接结构和低热电动势特性使得其在电流传感、电压分压和脉冲应用中表现出色。如果您正在寻找一种可靠性高且适用广泛的电阻器,WSLP 系列将是您的首选。强烈推荐使用此系列电阻器。

WSLP08056L000FEA18参数

参数
电阻值 6mΩ
精度 ±1%
额定功率 1W
温度系数 ±110ppm/℃
长*宽*高 2.03mm*1.27mm*580μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP08056L000FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP08056L000FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP08056L000FEA18 WSLP08056L000FEA18数据手册

WSLP08056L000FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.3787 ¥ 3.2074
10000+ $ 0.3753 ¥ 3.1787
15000+ $ 0.3719 ¥ 3.1501
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 16037
直接购买
加入购物车
