首页  >  产品百科  >  NFR25H0001000JR500

NFR25H0001000JR500

产品分类: 通孔电阻
产品描述: 100Ω ±5% 500mW ±100ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: N-NFR25H0001000JR500
供应商: 云汉优选
标准整包数: 1

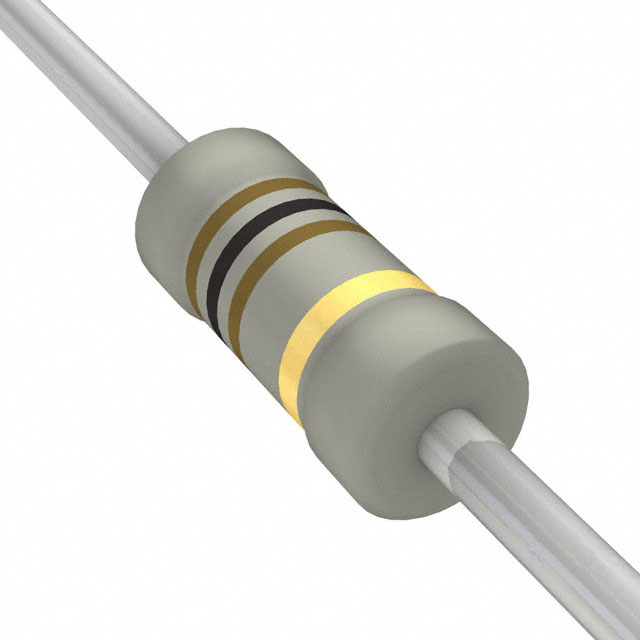

VISHAY INTERTECHNOLOGY 通孔电阻 NFR25H0001000JR500

NFR25H0001000JR500概述

    Vishay BCcomponents NFR25 和 NFR25H 金属薄膜可熔电阻

    产品简介


    Vishay BCcomponents 的 NFR25 和 NFR25H 金属薄膜可熔电阻是专门为高要求应用而设计的产品。这两种电阻器采用了先进的金属薄膜技术,能够在宽广的电流范围内提供过载保护,同时具备卓越的电气和机械性能。主要适用于音频和视频系统,这些电阻器不仅具有高可靠性,还能够承受极端的工作环境。

    技术参数


    - 阻值范围:0.22Ω 至 15kΩ
    - 容差:±5%
    - 额定功率:
    - NFR25:0.33W
    - NFR25H:0.5W
    - 热阻:
    - NFR25:240 K/W
    - NFR25H:150 K/W
    - 温度系数:
    - 0.22Ω ≤ R ≤ 4.7Ω:≤ ± 200 ppm/K
    - 4.7Ω < R ≤ 15Ω:≤ ± 200 ppm/K
    - 15Ω < R ≤ 15kΩ:≤ ± 100 ppm/K
    - 最大工作电压:
    - NFR25:250V DC 或 AC RMS
    - NFR25H:350V DC 或 AC RMS
    - 环境类别(IEC 60068-1):55/155/56

    产品特点和优势


    NFR25 和 NFR25H 金属薄膜可熔电阻的主要特点和优势包括:
    - 过载保护:无需担心火灾风险的过载保护。
    - 宽范围的过载电流:适合多种应用场合。
    - 无铅焊接接触点:符合 RoHS 规范。
    - 纯锡镀层:兼容无铅和含铅焊接过程。
    - 高可靠性和稳定性:在广泛的温度范围内保持稳定的性能。

    应用案例和使用建议


    这些电阻器广泛应用于音频和视频系统。例如,在音频放大器中,它们可以用于调节和控制信号路径中的电压,从而保证系统的稳定性和可靠性。为了确保最佳性能,建议在安装时保持与印刷电路板(PCB)的最小距离为 1mm。此外,定期检查和维护也是必要的,以确保长期可靠运行。

    兼容性和支持


    NFR25 和 NFR25H 金属薄膜可熔电阻与其他标准电子元件和设备具有良好的兼容性。Vishay 提供详细的技术文档和客户支持,包括技术支持热线和电子邮件服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器发热严重 | 检查散热措施是否足够,增加散热片或改进通风。 |
    | 电阻器损坏 | 检查连接线路是否正确,确保负载不超过额定值。 |
    | 电阻值不稳定 | 检查焊接点是否松动,重新焊接并确保焊接质量。 |

    总结和推荐


    总的来说,NFR25 和 NFR25H 金属薄膜可熔电阻以其出色的性能和可靠性,成为众多应用的理想选择。无论是对于需要过载保护的音频系统还是其他苛刻环境下的应用,这些电阻器都能表现出色。强烈推荐这些产品用于需要高稳定性和可靠性要求的应用场合。

    以上内容基于 Vishay BCcomponents 提供的详细技术手册编写,旨在为您提供全面的信息,以便更好地了解和使用 NFR25 和 NFR25H 金属薄膜可熔电阻。

NFR25H0001000JR500参数

参数
电阻值 100Ω
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

NFR25H0001000JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR25H0001000JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR25H0001000JR500 NFR25H0001000JR500数据手册

NFR25H0001000JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ $ 0.0636 ¥ 0.5406
4400+ $ 0.0587 ¥ 0.499
18200+ $ 0.0561 ¥ 0.4769
47200+ $ 0.0541 ¥ 0.4595
库存: 94404
起订量: 1700 增量: 1
交货地:
最小起订量为:1700
合计: ¥ 919.02
直接购买
加入购物车
