CRCW04021M20FKEDC

产品分类: 贴片电阻
产品描述: 1.2MΩ ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: 71-CRCW04021M20FKEDC
供应商: Mouser
标准整包数: 1

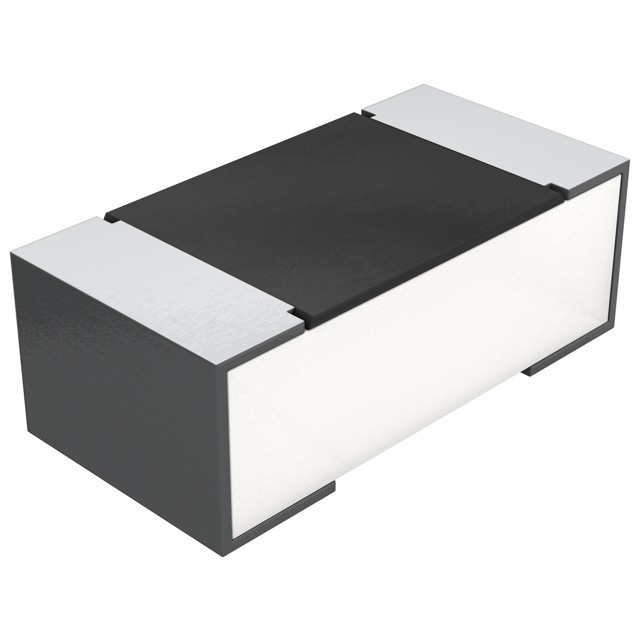

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW04021M20FKEDC

CRCW04021M20FKEDC概述

    电子元器件技术手册:Vishay厚膜矩形贴片电阻

    产品简介


    Vishay公司生产的CRCW系列厚膜矩形贴片电阻是一款高可靠性、商业级应用的理想选择。这些电阻适用于广泛的应用领域,如消费电子、通信设备和工业控制等。产品种类多样,涵盖四种标准尺寸(0402、0603、0805、1205),能够满足不同设计需求。其主要功能是提供精确的电阻值以确保电路正常运行,同时具有高稳定性和良好的温度系数。

    技术参数


    以下是CRCW系列贴片电阻的关键技术参数:
    | 参数 | 单位 | CRCW0402...C | CRCW0603...C | CRCW0805...C | CRCW1206...C |
    |
    | 额定功率(70°C) | W | 0.063 | 0.10 | 0.125 | 0.25 |
    | 极限电压(AC/DC) | V | 50 | 75 | 150 | 200 |
    | 绝缘电压(1分钟) | V | >75 | >100 | >200 | >300 |
    | 绝缘电阻 | Ω | >10⁹ | >10⁹ | >10⁹ | >10⁹ |
    | 工作温度范围 | °C | -55至+155 | -55至+155 | -55至+155 | -55至+155 |
    此外,该系列电阻的极限温度系数(TCR)为±100 ppm/K(最低精度),支持精密电路设计;零欧姆电阻版本的最大阻值为20 mΩ,最大电流承受能力随尺寸而增加。

    产品特点和优势


    1. 高稳定性:在70°C下连续工作1000小时后,阻值变化不超过1%。
    2. 无铅焊料接触:采用镍屏障层,符合RoHS标准,绿色环保。
    3. 金属釉陶瓷表面:提升耐热性和抗腐蚀性能。
    4. 广泛的阻值范围:从1Ω到10MΩ,适应多种应用场景。
    5. 卓越兼容性:可广泛应用于各类PCB设计,且具备良好的热传导性能。

    应用案例和使用建议


    1. 消费电子:用于便携式设备中,如智能手机和平板电脑的电源管理模块。
    2. 工业控制:适配复杂控制系统中的信号调节与保护电路。
    3. 通信设备:可作为射频匹配网络的一部分,提升信号传输效率。
    使用建议:
    - 设计时需考虑散热问题,尤其是在高功耗情况下,推荐使用更大尺寸的产品。
    - 对于需要超低阻值的应用,可选用零欧姆电阻型号。

    兼容性和支持


    该系列产品兼容大多数主流PCB设计工具和生产流程,支持SMT焊接工艺。Vishay提供了详尽的技术文档和完善的售后服务,确保客户在开发过程中的顺利推进。

    常见问题与解决方案


    1. 问题:长时间工作后阻值漂移严重。
    解决方案:确认电路环境未超过允许的额定功率及工作温度范围,必要时升级为更高功率等级的型号。

    2. 问题:焊接后发现部分焊点不良。
    解决方案:检查焊锡温度是否符合要求,并调整焊接参数。

    总结和推荐


    Vishay CRCW系列贴片电阻凭借其优异的性能、高可靠性以及丰富的规格选择,在众多电子应用领域中表现出色。特别是其稳定的阻值表现和环保材料的应用,使其成为高性能电子设备的优选。强烈推荐在对精度和稳定性要求较高的场景中使用该产品。
    总之,这款产品非常适合希望降低设计复杂度并提高系统可靠性的工程师。无论是商用还是工业用途,CRCW系列都是值得信赖的选择。

CRCW04021M20FKEDC参数

参数
电阻值 1.2MΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CRCW04021M20FKEDC厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW04021M20FKEDC数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW04021M20FKEDC CRCW04021M20FKEDC数据手册

CRCW04021M20FKEDC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1265 ¥ 1.0689
10+ $ 0.0403 ¥ 0.3401
100+ $ 0.0219 ¥ 0.1846
500+ $ 0.0138 ¥ 0.1166
1000+ $ 0.0127 ¥ 0.1069
2500+ $ 0.0092 ¥ 0.0777
10000+ $ 0.0066 ¥ 0.0558
20000+ $ 0.0054 ¥ 0.0456
库存: 58302
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.06
