WSL1206R0100FEB

产品分类: 贴片电阻
产品描述: 10mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 541-WSL1206R0100FEBTR-ND
供应商: Digi-Key
标准整包数: 1000

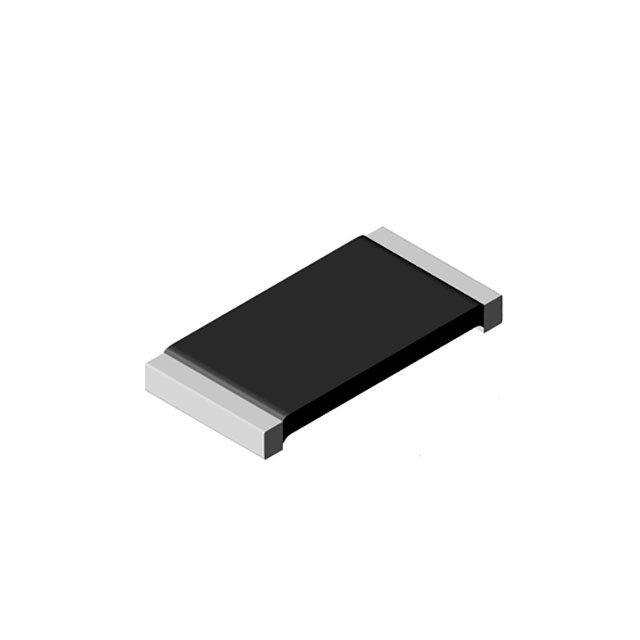

VISHAY INTERTECHNOLOGY 贴片电阻 WSL1206R0100FEB

WSL1206R0100FEB概述

    Vishay Dale Power Metal Strip® Resistors, Low Value (Down to 0.0005 Ω), Surface Mount

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻以其卓越的设计和制造工艺成为电流检测、电压分压及脉冲应用的理想选择。这些电阻具有极低的电阻值(低至 0.0005 Ω),且采用全焊接结构,使其能够在高硫环境中保持稳定性能。其广泛的应用范围涵盖了消费电子、工业控制、汽车电子和通信等多个领域。

    2. 技术参数


    以下是该系列电阻的主要技术参数:
    | 参数 | 单位 | 典型值 | 备注 |
    ||
    | 电阻值范围 | Ω | 0.0005 至 0.5 | 视具体型号而定 |
    | 温度系数(TCR) | ppm/°C | ±75 至 ±400 | 根据电阻值范围变化 |
    | 最大工作电压 | V | P x R 的平方根 | 不受电压限制,但由功率和能量耗散决定 |
    | 极限温度 | °C | -65 至 +170 | 高温环境下的稳定性优异 |
    | 最小尺寸 | mm | 0.6 × 0.3 | WSL0603 型号最小尺寸 |

    3. 产品特点和优势


    - 极低电阻值:可达到低至 0.0005 Ω 的电阻,适合需要高精度检测的应用场景。
    - 优异的抗硫能力:特殊构造有效防止高硫环境下出现腐蚀现象,保障长期可靠性。
    - 低热电动势:低于 3 μV/°C,适用于高精度测量系统。
    - 出色的脉冲耐受能力:通过短时间过载测试和负载寿命测试验证其稳定性。
    - AEC-Q200 认证:特别适用于汽车电子领域,满足严格的行业标准要求。

    4. 应用案例和使用建议


    应用案例:
    - 在电动汽车电池管理系统中作为电流传感器,提供精确的电流测量。
    - 在工业自动化领域用于精密电压分压电路。
    使用建议:
    - 使用时需确保散热设计符合要求,避免因过热导致性能下降。
    - 考虑到电阻值的变化范围较大,应在设计阶段充分评估并匹配所需的阻值精度。

    5. 兼容性和支持


    Vishay Dale 提供多种封装选项(如 0603、0805、1206 等),方便与不同 PCB 尺寸兼容。此外,公司提供了丰富的技术支持和定制化服务,可通过官网查询更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电阻温度漂移明显 | 检查工作环境温度是否超出推荐范围 |
    | 长时间使用后电阻值异常 | 确认是否过载运行,检查电路板散热设计 |
    | 无法读取正确电阻值 | 核实焊点质量,必要时重新焊接 |

    7. 总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻凭借其创新的设计理念和卓越的性能表现,在众多应用领域展现出强大的市场竞争力。对于需要高精度和稳定性的场合,推荐优先选用该系列产品。
    最终结论:此产品非常适合对电阻值精确度和环境适应性有较高要求的用户,值得推荐使用。
    (本文基于 Vishay Dale 官方资料整理,仅供参考。所有产品和技术细节以官方文档为准。)

WSL1206R0100FEB参数

参数
电阻值 10mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL1206R0100FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL1206R0100FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL1206R0100FEB WSL1206R0100FEB数据手册

WSL1206R0100FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3969 ¥ 3.3213
2000+ $ 0.367 ¥ 3.0717
3000+ $ 0.3517 ¥ 2.9434
5000+ $ 0.3344 ¥ 2.7984
7000+ $ 0.3241 ¥ 2.712
10000+ $ 0.314 ¥ 2.6276
25000+ $ 0.2916 ¥ 2.4405
库存: 11000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3321.3
