WSHP2818R0500FEB

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 10W ±75ppm/℃ 2818 贴片安装 7.1mm*4.6mm*4.6mm
供应商型号: LM-2709453
供应商: 海外现货
标准整包数: 1000

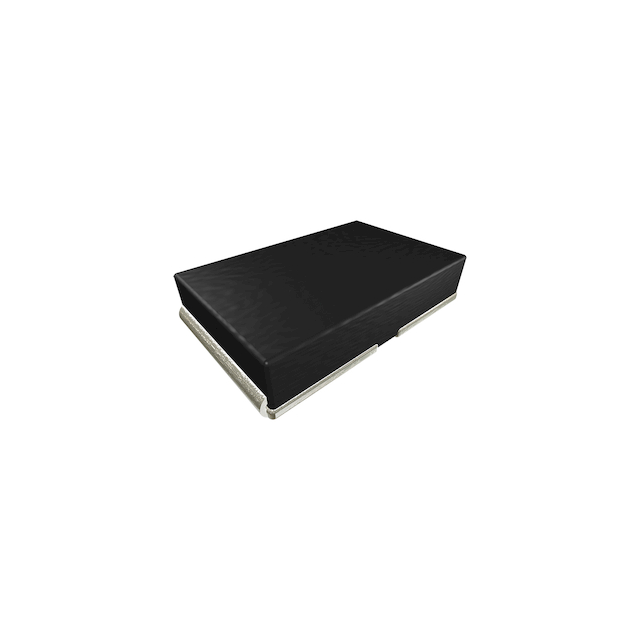

VISHAY INTERTECHNOLOGY 贴片电阻 WSHP2818R0500FEB

WSHP2818R0500FEB概述

    Vishay Dale WSHP2818 Power Metal Strip Resistor: Comprehensive Guide

    1. 产品简介


    WSHP2818系列是 Vishay Dale 推出的一款高性能表面贴装电阻器。它以其低电阻值(最低可达0.001Ω)、高功率处理能力(高达10W)以及出色的热管理功能而著称。该系列产品广泛应用于电流检测、电压分压及脉冲应用等领域,如电源管理、汽车电子、工业控制和通信设备等。

    2. 技术参数


    - 电阻值范围: 0.001Ω 至 10Ω
    - 功率等级: 在70°C环境温度下达到10W
    - 工作温度范围: -65°C至+170°C
    - 最大工作电压: 根据型号而定
    - 引线材质: 镍铬合金或锰铜合金
    - 温度系数(TCR): <20 ppm/°C
    - 寄生电感: <5 nH
    - 典型热电动势(TCR): <3 μV/°C
    - 焊接耐久性: 可承受260°C的焊接温度达10-12秒
    - 尺寸: 2818封装,尺寸为7.1mm x 4.6mm x 1.5mm(长x宽x高)

    3. 产品特点和优势


    - 改进的热管理设计: 确保了更高的可靠性及更长的使用寿命。
    - 全焊接结构: 适合于各种电流检测、电压分压及脉冲应用。
    - 低电阻值: 通过专有加工技术实现,适用于精密测量。
    - 极低电感: <5nH,提高高频响应性能。
    - 高可靠性: 符合AEC-Q200标准,适用于汽车电子领域。

    4. 应用案例和使用建议


    WSHP2818系列产品因其优异的性能被广泛应用于需要高精度电流检测和高可靠性的场合。例如,在汽车电子中用于电池管理系统;在工业控制中用于电机驱动电路中的电流监测。
    使用建议:
    - 在安装过程中,建议使用标准的回流焊工艺以确保良好的焊接质量。
    - 考虑到该产品的工作温度范围较广,建议在高温环境下进行额外的热保护措施。
    - 使用时应注意避免过载,以免影响其使用寿命和性能。

    5. 兼容性和支持


    WSHP2818系列产品的包装代码(EB和EA)表明其符合无铅标准,适用于现代化的电子产品制造流程。Vishay Dale 提供详尽的技术支持文档和技术咨询服务,帮助客户更好地了解和使用这些产品。

    6. 常见问题与解决方案


    - 问题: 温度变化引起的电阻值漂移如何解决?
    - 解决方案: 确保安装在温度稳定的位置,或采用外部温度补偿电路来减小TCR的影响。

    - 问题: 如何防止过载损坏?
    - 解决方案: 正确计算负载电流,确保不会超过额定功率。同时,在系统设计阶段增加适当的过载保护机制。

    7. 总结和推荐


    综上所述,Vishay Dale 的WSHP2818系列电阻器凭借其优越的热管理能力、低电感和高精度等特点,在多种应用场景中表现出色。其广泛的温度适应性和优异的长期稳定性使其成为高端电子设计的理想选择。因此,我们强烈推荐在需要高精度电流检测和稳定电阻值的应用场景中使用该产品。

WSHP2818R0500FEB参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 10W
温度系数 ±75ppm/℃
长*宽*高 7.1mm*4.6mm*4.6mm
通用封装 2818
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSHP2818R0500FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHP2818R0500FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSHP2818R0500FEB WSHP2818R0500FEB数据手册

WSHP2818R0500FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
