MCU08050D6651BP500

产品分类: 贴片电阻
产品描述: 6.65KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: ECO-MCU08050D6651BP500
供应商: 海外现货
标准整包数: 5000

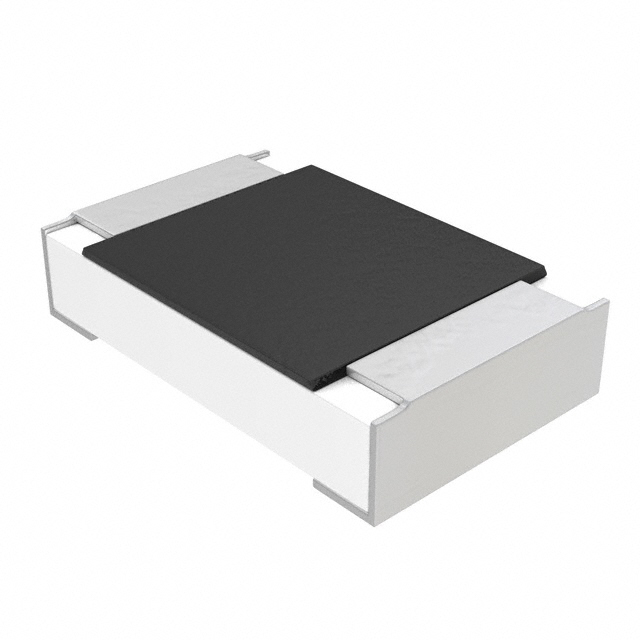

VISHAY INTERTECHNOLOGY 贴片电阻 MCU08050D6651BP500

MCU08050D6651BP500概述

    精密薄膜芯片电阻:MCS 0402、MCT 0603、MCU 0805 和 MCA 1206

    产品简介


    精密薄膜芯片电阻是采用先进的薄膜技术制造而成的一系列高精度、高稳定性的电阻元件。它们适用于需要精确控制和高可靠性的应用场景,如测试与测量设备、医疗设备及工业电子产品。这些电阻具有卓越的温度系数(TCR)、精确的阻值公差以及出色的长期稳定性,能够满足最严苛的设计需求。

    技术参数


    以下是四种型号的主要技术规格:
    | 型号 | 尺寸(英制) | 尺寸代码 | 阻值范围 | 阻值公差 | 温度系数 |
    |
    | MCS 0402 | 0402 | RR1005M | 100Ω 至 221kΩ | ±0.1% 或 ±0.25% | ±10ppm/K 至 ±25ppm/K |
    | MCT 0603 | 0603 | RR1608M | 39Ω 至 511kΩ | ±0.1% 或 ±0.25% | ±10ppm/K 至 ±25ppm/K |
    | MCU 0805 | 0805 | RR2012M | 39Ω 至 1.5MΩ | ±0.1% 或 ±0.25% | ±10ppm/K 至 ±25ppm/K |
    | MCA 1206 | 1206 | RR3216M | 39Ω 至 2MΩ | ±0.1% 或 ±0.25% | ±10ppm/K 至 ±25ppm/K |
    其他关键参数包括:
    - 额定功耗:0.063W 至 0.250W
    - 最大允许工作电压:50V 至 200V
    - 工作温度范围:-55°C 至 125°C
    - 最大薄膜温度:125°C
    - 绝缘电压(1分钟):75V 至 300V
    - 失效率:≤0.1×10^-9/h

    产品特点和优势


    这些电阻的主要特点是其极高的精度和稳定性。例如:
    - 满足EN 140401-801标准,确保在恶劣环境下的可靠性能。
    - 极低的温度系数(TCR),适合对温漂敏感的应用。
    - 杰出的整体稳定性,分为0.1级和0.25级。
    - 经过ASTM B809测试,证明具有硫化抵抗能力。
    - 材料分类明确,符合环保要求。

    应用案例和使用建议


    这些电阻广泛应用于汽车、测试与测量设备、医疗仪器以及工业自动化等领域。对于具体应用,建议:
    1. 确保电路板设计时热阻足够低,以避免电阻过热。
    2. 在高湿度环境中使用时,需额外考虑防潮措施。
    3. 根据负载需求选择合适的尺寸和额定功率。

    兼容性和支持


    这些电阻完全兼容RoHS指令,并且支持无铅焊接工艺。Vishay Beyschlag提供全面的技术支持和服务保障,帮助客户解决任何潜在问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致精度下降 | 优化散热设计,降低工作温度 |
    | 长时间使用后出现漂移 | 定期校准,更换老化部件 |
    | 焊接过程中出现开裂 | 使用适当的焊接参数和技术 |

    总结和推荐


    总体而言,Vishay Beyschlag的MCS 0402、MCT 0603、MCU 0805和MCA 1206系列精密薄膜芯片电阻以其卓越的质量和性能脱颖而出。它们非常适合需要高精度和高稳定性的应用场景。强烈推荐给追求高性能和可靠性的工程师和技术人员。通过合理选型和正确使用,这些电阻将为您的项目带来显著的优势。

MCU08050D6651BP500参数

参数
电阻值 6.65KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MCU08050D6651BP500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MCU08050D6651BP500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY MCU08050D6651BP500 MCU08050D6651BP500数据手册

MCU08050D6651BP500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0766 ¥ 0.6485
50000+ $ 0.0766 ¥ 0.6485
库存: 10000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 3242.5
