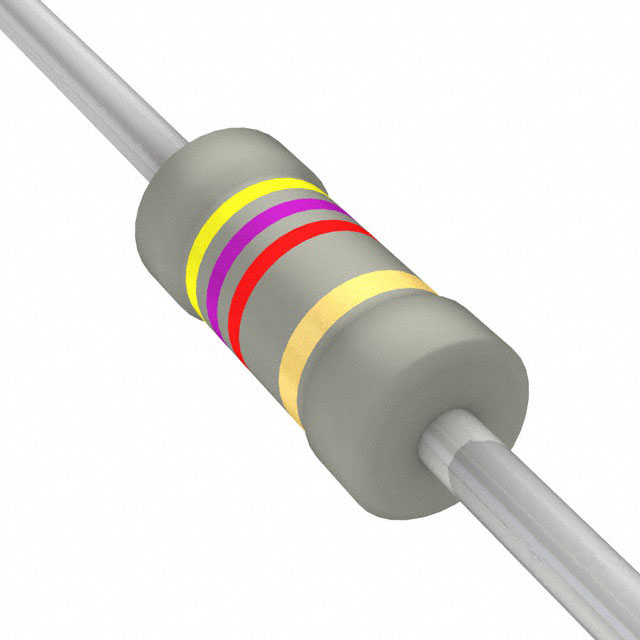

NFR25H0004701JR500

产品分类: 通孔电阻
产品描述: 4.7KΩ ±5% 500mW ±100ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: 1772504
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 NFR25H0004701JR500

NFR25H0004701JR500概述

    # Vishay BCcomponents NFR25 和 NFR25H 可熔金属膜电阻技术手册解析

    一、产品简介


    基本描述
    Vishay BCcomponents的NFR25和NFR25H系列电阻属于金属膜封装类元件,主要由高精度的金属合金薄膜沉积于陶瓷基体上制成。其独特的结构设计赋予其过载保护能力,在发生过载时可迅速自熔且不会引发火灾风险。该系列电阻广泛应用于音频、视频以及其他需要精确阻值和稳定性的场合。
    应用领域
    - 音频设备(如扬声器保护电路)
    - 视频信号处理
    - 工业控制及测量仪器
    - 各种需要高可靠性的电路设计

    二、技术参数


    | 参数 | NFR25 | NFR25H |
    |
    | 电阻范围 | 0.22 Ω 至 15 kΩ| 0.22 Ω 至 15 kΩ|
    | 电阻容差 | ±5% | ±5% |
    | 额定功率 | 0.33 W | 0.5 W |
    | 热阻 | 240 K/W | 150 K/W |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    ≤ ±100 ppm/K | ≤ ±100 ppm/K |
    | 最大工作电压 | 250 V | 350 V |
    注:所有型号均符合IEC 60115-1标准,并通过多项环境测试验证。
    三、产品特点与优势
    独特功能
    1. 无火安全设计:当电流超过额定值时,电阻能够自动熔断,避免火灾隐患。
    2. 高可靠性:采用金属膜技术和耐高温涂层,确保长时间工作的稳定性。
    3. 宽泛适用性:支持多种阻值和功率需求,满足不同应用场景的需求。
    市场竞争力
    相较于传统碳膜电阻,NFR25/NFR25H具有更高的过载能力和更长的使用寿命,适合严苛的工作环境。其紧凑的设计也便于集成到小型化电子产品中,是替代旧款电阻的理想选择。
    四、应用案例与使用建议
    典型应用
    - 音频电路保护:用于音箱内部功放输出端,防止过流损坏。
    - 工业测量仪表:作为信号调理环节中的关键元件,确保数据采集准确性。
    使用建议
    - 在高频或脉冲负载情况下,需关注热耗散问题,确保良好的散热条件。
    - 针对极端温差环境,建议增加外部保护措施以延长使用寿命。
    五、兼容性与支持
    兼容性
    NFR25/NFR25H可直接替换市场上常见的其他金属膜电阻,且与现有电路板设计高度兼容。
    技术支持
    Vishay提供全面的技术文档和支持服务,包括详细的安装指南、维护手册及在线咨询服务,帮助客户快速解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载后电阻值异常增大 | 检查是否达到熔断阈值;必要时更换 |
    | 温度过高导致性能下降 | 改善散热设计,降低环境温度 |
    | 焊接后引脚接触不良 | 调整焊接工艺,确保良好连接 |
    七、总结与推荐
    综合评价
    NFR25/NFR25H凭借其卓越的安全性、广泛的阻值覆盖范围以及优异的环境适应能力,在众多应用场景中表现出色。尤其适合需要高可靠性与防火特性的场合。
    推荐意见
    强烈推荐在需要严格防护和高性能要求的应用中选用NFR25/NFR25H系列电阻。这些产品不仅提升了系统的整体安全性,还能显著降低后期维护成本。

NFR25H0004701JR500参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NFR25H0004701JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR25H0004701JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR25H0004701JR500 NFR25H0004701JR500数据手册

NFR25H0004701JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
