VSLY3850

产品分类: 光纤收发器
产品描述: Vishay 高速红外线发射二极管, 870nm波长, ±18°半强
供应商型号: 1870806
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 光纤收发器 VSLY3850

VSLY3850概述

    高速红外发光二极管VSLY3850技术手册

    产品简介

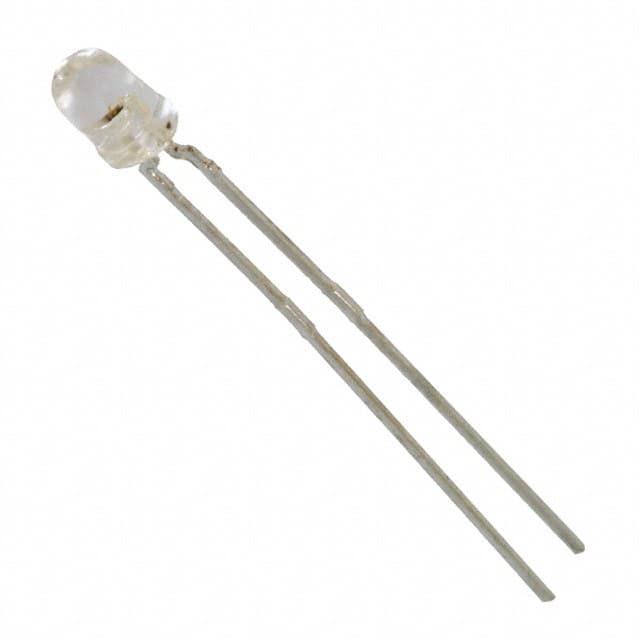

    VSLY3850是一款由Vishay Semiconductors制造的高速红外发光二极管(IR LED),波长为850纳米,适用于多种电子设备和系统。该产品采用表面发射芯片技术(GaAlAs),具备极高的辐射强度、高光学功率和高速度的特点。它封装在透明的未染色T1塑料外壳内,适用于工业自动化、安全监控、通信等领域。

    技术参数


    - 基本参数
    - 峰值波长:λp = 850 nm
    - 正向电流范围:IF = 100 mA
    - 脉冲正向电流:IFM = 200 mA
    - 最大浪涌正向电流:IFSM = 1 A
    - 工作温度范围:Tamb = -40°C 到 +85°C
    - 存储温度范围:Tstg = -40°C 到 +100°C
    - 热阻:RthJA = 300 K/W
    - 封装形式:T-1,直径3mm
    - 引脚类型:引线式
    - 电气特性
    - 反向电压:VR = 5 V
    - 正向电压:IF = 100 mA时,VF = 1.65-1.9 V;IF = 1 A时,VF = 2.9 V
    - 正向电流极限:Tamb下,IF极限为100 mA
    - 反向电流:IR(未设计用于反向操作)
    - 结电容:CJ = 125 pF
    - 辐射特性
    - 辐射强度:IF = 100 mA时,Ie = 35-70 mW/sr;IF = 1 A时,Ie = 600 mW/sr
    - 辐射功率:IF = 100 mA时,φe = 55 mW
    - 波长:λp = 840-870 nm

    产品特点和优势


    VSLY3850的优势包括:
    - 极高的辐射强度和光学功率,确保高效的红外信号传输。
    - 高速度特性使其适用于高速数据传输。
    - 明亮的峰值波长匹配CMOS相机,提高图像质量。
    - 优异的环境适应性,可在宽广的温度范围内稳定工作。
    - 适用于多种应用场景,如3D电视、光幕和红外辐射源。

    应用案例和使用建议


    - 应用案例
    - 3D电视:在3D显示技术中,VSLY3850可以作为光源,提供稳定的红外信号。
    - 光幕系统:用于安全检测,如工厂生产线的安全防护。
    - 高精度测量:由于其高精度的波长特性,适合用于高精度的测量设备。
    - 使用建议
    - 确保在安装和使用过程中遵循规定的热管理和冷却要求。
    - 在使用高脉冲电流时,注意监测结温以避免过热损坏。
    - 对于关键应用,建议进行详细的测试和验证,确保满足特定需求。

    兼容性和支持


    VSLY3850适用于广泛的电子系统和设备。对于兼容性问题,用户可以参考Vishay提供的官方文档和应用指南。Vishay还提供了详尽的技术支持服务,包括问题解答和故障排除。

    常见问题与解决方案


    1. 如何处理过热问题?
    - 确保电路设计符合最大热阻要求,使用适当的散热措施。
    - 定期监测结温,避免超过最大额定值。
    2. 在高脉冲电流下,如何保持稳定性能?
    - 使用低热阻的设计,确保良好的热管理。
    - 适当增加散热片或散热器,提高散热效果。

    总结和推荐


    VSLY3850是一款高性能、多功能的红外发光二极管,适用于各种复杂的应用环境。其高辐射强度、高光学功率和高速度的特性,使其在3D显示、光幕系统和高精度测量中表现出色。综合考虑其广泛的应用场景和技术参数,强烈推荐VSLY3850作为高质量的红外光源选择。

VSLY3850参数

参数
光纤类型 -
波长 850nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
长*宽*高 3mm*3mm*3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

VSLY3850厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSLY3850数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光纤收发器 VISHAY INTERTECHNOLOGY VSLY3850 VSLY3850数据手册

VSLY3850封装设计

查看详情并下载
Symbol
Footprint
3D Model
