15412085A3060P

产品分类: 光纤收发器
厂牌: WURTH
产品描述: 850nm 1206
供应商型号: 4228430
供应商: 海外现货
标准整包数: 1
WURTH 光纤收发器 15412085A3060P

15412085A3060P概述


    产品简介


    基本介绍

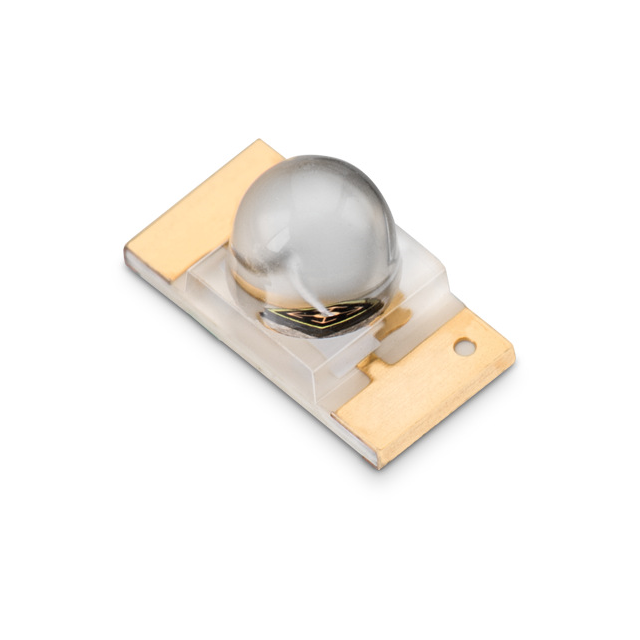

    本文档详细介绍了型号为WL-SIRW的红外LED。此产品是一款表面贴装(SMT)红外LED,采用水清型透镜设计,具备高功率红外光发射能力。适用于一般电子设备的通用设计,尤其是在需要高功率红外光源的应用中表现出色。
    主要功能
    - 高强度红外光发射
    - 低功耗,峰值正向电流可达700mA
    - 工作温度范围宽广:-40°C 至 +85°C
    - RoHS、REACH及卤素标准合规
    应用领域
    - 一般电子设备
    - 机器视觉系统
    - 自动化控制设备
    - 安防监控系统
    - 物联网设备
    - 医疗器械等

    技术参数


    尺寸和外形
    - 尺寸:1206规格(长3.2mm ±0.2mm,宽1.6mm ±0.2mm)
    - 引脚标记:正极标记位于引脚1
    - 推荐焊盘布局尺寸:长1.5mm,宽1.6mm
    绝对最大额定值
    - 功率耗散:140mW
    - 峰值正向电流(占空比10%):700mA
    - 连续正向电流:100mA
    - 反向电压:5V
    - ESD阈值:2000V(人体模型)
    光学性能
    - 芯片技术:AlGaAs
    - 发射颜色:红外光
    - 透镜类型:圆顶形透镜,水清型
    - 中心波长:845nm(典型值),峰值波长:850nm
    - 辐射强度:20mA时为15至20mW/sr
    - 正向电压:2V(典型值)
    - 视角:50%光强对应的视角为30°
    存储条件
    - 单个部件:-40°C至+85°C,湿度≤90%
    - 原包装内:温度<40°C,湿度<90%
    防潮等级
    - MSL等级:3

    产品特点和优势


    独特功能
    - 高强度红外光:高功率输出,可广泛应用于各种需要远距离、强光辐射的场景。
    - 宽工作温度范围:适应极端工作环境,从-40°C到+85°C。
    - 可靠性高:严格的工艺控制和高标准的材料选择确保长期稳定运行。
    市场竞争力
    - 兼容性强:适合各类通用电子设备,易于集成到多种设计中。
    - 性能优越:在同类产品中具有较高的性价比,提供更佳的光输出性能和更低的能耗。
    - 符合国际标准:满足RoHS、REACH及卤素标准,适用于全球市场。

    应用案例和使用建议


    实际应用
    - 在机器视觉系统中作为定位和识别的关键光源。
    - 在安防监控系统中用于探测和报警。
    - 在智能家居设备中实现无线通信和遥控。
    使用建议
    - 散热管理:红外LED工作时会产生热量,建议合理设计散热结构以避免过热。
    - 避免直视:操作时请勿直接看向LED,以免伤害眼睛。
    - 防护措施:佩戴护目镜,遵循安全指南如IEC 60825-1和IEC 62471。

    兼容性和支持


    兼容性
    - 与其他元件兼容:该产品与大多数主流SMT设备兼容,适用于多种封装形式。
    支持服务
    - 厂商支持:Würth Elektronik eiSos GmbH & Co. KG提供详尽的技术支持文档及售后服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    问题与解决方案
    - 问题1:如何正确存储红外LED?
    - 解决方案:存储在温度低于40°C且相对湿度不超过90%的环境中。

    - 问题2:如何进行焊接?
    - 解决方案:需遵循预热温度、焊接时间和冷却速率的严格规范,确保符合IEC 60825-1和IEC 62471的安全标准。
    - 问题3:如何避免损坏?
    - 解决方案:在操作过程中避免冲击和震动,同时严格遵守厂商提供的警告和注意事项。

    总结和推荐


    综合评估
    WL-SIRW红外LED是一款高性能、高可靠性的产品,特别适合需要高强度红外光源的广泛应用场合。该产品的优异性能和广泛的适用范围使其在市场上具有显著的竞争优势。无论是机器视觉系统还是安防监控设备,都能发挥出重要的作用。
    推荐
    强烈推荐该产品用于各类需要高强度红外光源的设计和应用中。通过遵循正确的安装和使用指南,可以确保产品的长期稳定运行和最佳性能表现。

15412085A3060P参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 850nm
连接类型 -
最大传输距离 -
通用封装 1206
包装方式 卷带包装

15412085A3060P厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

15412085A3060P数据手册

厂牌 PDF简要描述 下载
WURTH 光纤收发器 WURTH 15412085A3060P 15412085A3060P数据手册
