首页  >  产品百科  >  KPDA-1806SYCK-J3-PRV

KPDA-1806SYCK-J3-PRV

产品分类: 光纤收发器
厂牌: KINGBRIGHT ELECTRONIC/台湾今台电子
产品描述: Kingbright 黄光LED, SMD封装, 波长590 nm, 1.8 x 0.6 x 1.5mm
供应商型号: 1763343
供应商: 海外现货
标准整包数: 25
KINGBRIGHT ELECTRONIC/台湾今台电子 光纤收发器 KPDA-1806SYCK-J3-PRV

KPDA-1806SYCK-J3-PRV概述

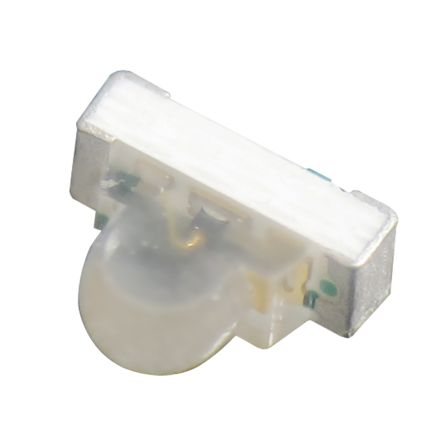

    KPDA-1806SYCK-J3-PRV 1.8 x 0.6 mm 右角贴片LED灯

    1. 产品简介


    KPDA-1806SYCK-J3-PRV是一款1.8 x 0.6毫米的小型表面贴装(SMD)芯片LED灯,采用黄色发光二极管芯片制造。这种超亮黄色设备基于AlGaInP材料制成,适用于背光、状态指示、家用和智能家电、可穿戴及便携式设备以及医疗健康应用。产品设计时特别注意静电放电敏感性,并推荐在处理时使用防静电腕带或手套。

    2. 技术参数


    - 封装尺寸:1.8 x 1.5 x 0.6毫米,厚度0.6毫米
    - 低功耗
    - 发射角度:25°
    - 光通量:在20毫安时,光通量为700到1800mcd
    - 色温:峰值波长590纳米
    - 反向电流:最大值为10微安
    - 正向电压:2至2.5伏特
    - 绝对最大额定值:
    - 功率耗散:75毫瓦
    - 反向电压:5伏特
    - 结温:115摄氏度
    - 工作温度:-40至+85摄氏度
    - 存储温度:-40至+85摄氏度
    - 静电放电阈值(HBM):3000伏特
    - 热阻:
    - 结/环境:630°C/W
    - 结/焊点:500°C/W

    3. 产品特点和优势


    - 小型封装:1.8 x 1.5 x 0.6毫米,适合紧凑空间的应用
    - 低功耗:特别适合电池供电设备
    - 广泛用途:适用于背光、状态指示、家用和智能家电、可穿戴及便携式设备以及医疗健康应用
    - 防静电处理:推荐使用防静电手套和腕带,确保产品在操作过程中不受到损坏
    - 无铅回流焊接工艺兼容:可耐受两次回流焊接,其他焊接方法可能损坏产品

    4. 应用案例和使用建议


    - 背光应用:如手机显示屏、汽车仪表盘等
    - 状态指示:如智能家居设备的状态指示灯
    - 医疗健康应用:如医疗设备上的指示灯
    - 可穿戴设备:如智能手表上的指示灯
    使用建议:
    - 在安装和测试期间,使用防静电手腕带或手套进行操作,以防止静电损害。
    - 严格遵循回流焊接曲线规范,以避免产品因高温而受损。

    5. 兼容性和支持


    - 封装:4000个/卷
    - 湿度敏感级别:3级
    - RoHS合规:符合欧盟环保要求
    - 其他支持:可通过联系Kingbright技术支持获取更多帮助和指导

    6. 常见问题与解决方案


    - Q: 如何正确处理静电敏感的LED?
    - A: 使用防静电手套和手腕带,在操作时确保所有设备、工具和机械都接地。

    - Q: 回流焊接时需要注意什么?
    - A: 确保不使LED在高温下受到应力,最多进行两次回流焊接,推荐使用回流焊接工艺。

    7. 总结和推荐


    KPDA-1806SYCK-J3-PRV超亮黄色SMD LED凭借其紧凑的封装、低功耗以及广泛的应用范围,成为许多现代电子设备的理想选择。其高可靠性、防静电处理和无铅兼容性使其在市场上具有很高的竞争力。强烈推荐用于各种需要高效能、小体积和高稳定性的应用场合。

KPDA-1806SYCK-J3-PRV参数

参数
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 590nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
长*宽*高 1.8mm*600μm*1.5mm
通用封装 SMD
安装方式 贴片安装

KPDA-1806SYCK-J3-PRV数据手册

厂牌 PDF简要描述 下载
KINGBRIGHT ELECTRONIC/台湾今台电子 光纤收发器 KINGBRIGHT ELECTRONIC/台湾今台电子 KPDA-1806SYCK-J3-PRV KPDA-1806SYCK-J3-PRV数据手册

KPDA-1806SYCK-J3-PRV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 2.7915
1000+ ¥ 2.7299
2000+ ¥ 2.6714
库存: 4554
起订量: 75 增量: 0
交货地:
最小起订量为:25
合计: ¥ 69.78
直接购买
加入购物车
