TSML1020

产品分类: 光纤收发器
产品描述: Vishay 红外发光二极管, 950nm波长
供应商型号: 31M-TSML1020
供应商: 云汉优选
标准整包数: 1

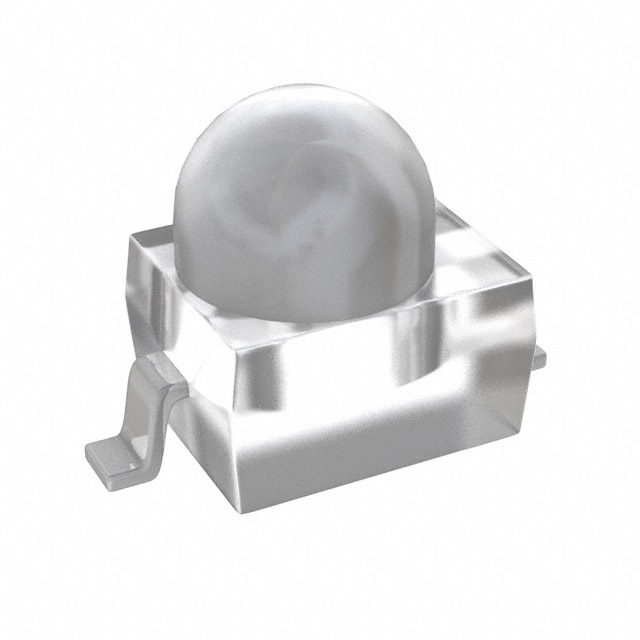

VISHAY INTERTECHNOLOGY 光纤收发器 TSML1020

TSML1020概述

    Vishay TSML1000/1020/1030/1040 红外发光二极管技术手册

    产品简介


    TSML1000、TSML1020、TSML1030 和 TSML1040 是 Vishay 半导体公司生产的红外发光二极管(IR LED),采用 GaAlAs 多量子阱(MQW)技术制造。这些红外发光二极管具有高辐射功率、高响应速度、低正向电压、适合脉冲电流操作等特点。它们广泛应用于遥控、穿孔读取器、编码器、光中断器等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电流(IF) | - | 20 mA | 100 mA | mA |
    | 峰值波长(λp) | 940 nm | - | - | nm |
    | 半强度角(ϕ) | ±12° | - | - | deg |
    | 辐射强度(Ie) | 3 mW/sr | 11 mW/sr | 15 mW/sr | mW/sr |
    | 辐射功率(φe) | - | 40 mW | - | mW |
    | 正向电压(VF) | 1.2 V | - | 2.2 V | V |
    | 温度系数(TKVF) | -1.8 mV/K | - | - | mV/K |
    | 脉冲峰值正向电流(IFM) | - | - | 200 mA | mA |
    | 瞬态浪涌电流(IFSM) | - | - | 1.0 A | A |

    产品特点和优势


    1. 高辐射功率和高强度:这些红外LED具备高辐射功率,确保在长距离传输时信号强度仍然可靠。
    2. 高响应速度:低正向电压和快速的上升/下降时间(tr=tf=15ns),适用于高速应用。
    3. 良好的匹配性:与硅光电探测器的良好光谱匹配,提高系统整体效率。
    4. 表面贴装设计:适合自动化生产和大规模部署。

    应用案例和使用建议


    - 远程控制:通过无线信号控制各种家用电器,如电视、空调等。
    - 穿孔读取器:用于检测和读取纸带上的信息。
    - 编码器:可用于各种精密机械设备的位置和速度控制。
    使用建议:
    - 在高频应用中,注意选择合适的外围电阻以保护电路免受过电流影响。
    - 使用时要确保LED的散热良好,避免因温度过高导致性能下降。

    兼容性和支持


    这些红外LED与 TEMT1000 检测器匹配,便于实现成对使用。同时,Vishay公司提供了详细的文档和技术支持,确保用户能够正确安装和使用这些产品。

    常见问题与解决方案


    - Q:如何处理存储期间的湿度问题?
    - A:如果超过一周未使用,则需在特定条件下重新处理。具体条件可参见技术手册。

    - Q:正向电流如何选择?
    - A:根据应用需求选择合适的正向电流,确保LED在最佳工作范围内运行。

    总结和推荐


    总体而言,TSML系列红外LED具有卓越的技术参数和多种应用优势,非常适合在遥控、穿孔读取器、编码器、光中断器等场合中使用。对于需要高精度和稳定性的应用,我们强烈推荐使用此系列红外LED。

TSML1020参数

参数
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 2.5mm*2mm*2.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TSML1020厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TSML1020数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光纤收发器 VISHAY INTERTECHNOLOGY TSML1020 TSML1020数据手册

TSML1020封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8773
10+ ¥ 1.6896
30+ ¥ 1.5018
100+ ¥ 1.3423
500+ ¥ 1.3019
1000+ ¥ 1.25
库存: 2000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.87
