首页  >  产品百科  >  WSR3R0300FEA

WSR3R0300FEA

产品分类: 贴片电阻
产品描述: 30mΩ ±1% 3W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: 14M-WSR3R0300FEA
供应商: 云汉优选
标准整包数: 1

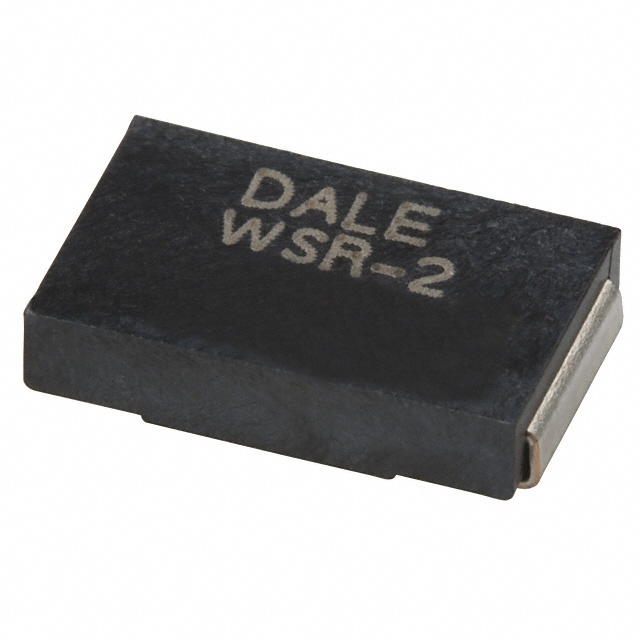

VISHAY INTERTECHNOLOGY 贴片电阻 WSR3R0300FEA

WSR3R0300FEA概述

    Vishay Dale WSR Power Metal Strip Resistors 技术手册

    1. 产品简介


    Vishay Dale WSR系列是专为电流感应、电压分割和脉冲应用设计的表面贴装电阻器。这一系列的电阻器特别适用于高温度和硫化环境中,提供极低的电阻值(最低至0.001Ω),并具有非常低的热电动势和优异的频率响应能力。此外,它们还通过了AEC-Q200认证,非常适合汽车和其他工业应用。

    2. 技术参数


    - 型号:WSR2 和 WSR3
    - 尺寸:4527
    - 功率等级:
    - WSR2: 2.0 W
    - WSR3: 3.0 W (要求最小电路迹线面积为1050平方密耳)
    - 电阻值范围:
    - WSR2: 0.005 Ω 至 1.0 Ω
    - WSR3: 0.005 Ω 至 0.2 Ω
    - 额定电压:1/2 (P x R)
    - 容差:
    - ±0.5%
    - ±1.0%
    - ±5.0%
    - 封装代码:
    - EA:无铅带卷
    - EK:无铅散装
    - TA:锡铅带卷
    - BA:锡铅散装
    - 封装尺寸:
    - 长度:0.455 ± 0.032 英寸 (11.56 ± 0.813 毫米)
    - 宽度:0.095 ± 0.005 英寸 (2.41 ± 0.127 毫米)
    - 厚度:0.100 ± 0.010 英寸 (2.54 ± 0.254 毫米)

    3. 产品特点和优势


    - 极端温度耐受性:可在-65°C至+275°C的温度范围内稳定工作。
    - 极低电阻值:通过专利工艺可实现低至0.001Ω的电阻值。
    - 低热电动势:<3μV/°C,适合精确测量应用。
    - 抗硫性:结构设计使其不受高硫环境影响。
    - 出色的频率响应:高达50MHz。
    - 低电感:仅为0.5 nH至5 nH。
    - 优异的温度系数:元素TCR <20 ppm/°C。
    - AEC-Q200认证:符合汽车级标准。

    4. 应用案例和使用建议


    - 电流感应:WSR系列电阻器特别适用于各种电流感应应用,如电源管理和电机控制。
    - 电压分割:在需要高精度电压分割的应用中,这些电阻器能提供稳定的性能。
    - 脉冲应用:如信号调理和滤波器设计,WSR系列电阻器能承受高瞬态电流。
    - 使用建议:为了保证焊接质量,建议使用符合EIA-481标准的凸起载带,并严格遵守焊接工艺推荐曲线。

    5. 兼容性和支持


    - 兼容性:WSR系列电阻器与常见的电路板材料和焊接工艺兼容,适合广泛的应用。
    - 支持:Vishay提供全面的技术文档和支持,包括详细的设计指南、焊接曲线推荐等。此外,技术支持邮箱为ww2bresistors@vishay.com。

    6. 常见问题与解决方案


    - Q: WSR系列电阻器是否适合高温环境?
    - A: 是的,WSR系列可以在-65°C至+275°C的温度范围内工作。

    - Q: 如何确保焊接质量?
    - A: 使用符合EIA-481标准的凸起载带,并严格遵循焊接工艺推荐曲线,可以确保良好的焊接质量。

    - Q: 如何处理高硫环境?
    - A: WSR系列电阻器采用独特的结构设计,能够抵抗高硫环境的影响,因此无需额外处理。

    7. 总结和推荐


    Vishay Dale WSR系列电阻器以其出色的电气特性和广泛的工作温度范围,在多种应用场景中表现出色。其低电感和优异的频率响应使其成为高精度电流感应和电压分割应用的理想选择。我们强烈推荐使用这些高性能的电阻器,以满足现代电子系统对精确度和可靠性的需求。

WSR3R0300FEA参数

参数
电阻值 30mΩ
精度 ±1%
额定功率 3W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR3R0300FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR3R0300FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR3R0300FEA WSR3R0300FEA数据手册

WSR3R0300FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7778
10+ ¥ 3.4333
30+ ¥ 2.6889
100+ ¥ 2.3778
300+ ¥ 2.2889
1500+ ¥ 2.2222
库存: 532
起订量: 1 增量: 1500
交货地:
最小起订量为:1
合计: ¥ 3.77
