WSR5R0800FEA

产品分类: 贴片电阻
产品描述: 80mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: F-WSR5R0800FEA
供应商: 海外现货
标准整包数: 1500

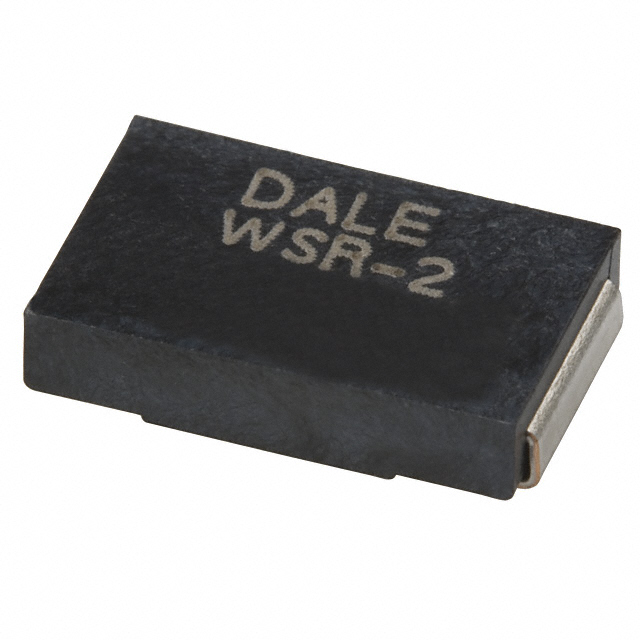

VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R0800FEA

WSR5R0800FEA概述

    Vishay Dale WSR Power Metal Strip® Resistor 技术手册

    1. 产品简介


    Vishay Dale 的 WSR 系列 Power Metal Strip® 电阻器是一种低阻值(最低可达 0.001Ω)表面贴装电阻器。这些电阻器特别适用于电流检测、电压分压和脉冲应用。其独特的设计使其能够在高温和高硫环境下稳定工作,非常适合于严苛的应用环境。

    2. 技术参数


    - 尺寸:
    - WSR2: 4527
    - WSR3: 4527
    - 额定功率:
    - WSR2: 2.0 W
    - WSR3: 3.0 W(需要最小电路迹线面积为 1050 平方密耳)
    - 阻值范围:
    - WSR2: 0.005Ω 至 1.0Ω
    - WSR3: 0.005Ω 至 0.2Ω
    - 重量:
    - 约 0.44g/1000 个
    - 温度系数 (TCR):
    - 0.010Ω 到 1.0Ω: ± 75 ppm/°C
    - 0.005Ω 到 0.0099Ω: ± 110 ppm/°C
    - 0.004Ω 到 0.0049Ω: ± 300 ppm/°C
    - 0.003Ω 到 0.0039Ω: ± 450 ppm/°C
    - 0.002Ω 到 0.0029Ω: ± 600 ppm/°C
    - 0.001Ω 到 0.0019Ω: ± 750 ppm/°C
    - 其他参数:
    - 最大工作电压: 1/2(P × R)
    - 电介质耐受电压: > 500 VAC
    - 绝缘电阻: > 10^9 Ω
    - 工作温度范围: -65°C 至 +275°C

    3. 产品特点和优势


    - 独特的加工技术: 采用专利工艺生产极低阻值电阻(最低可达 0.001Ω),适用于广泛的电流检测应用。
    - 高硫环境抗性: 设计能够抵御高硫环境的影响,保持稳定性。
    - 低热电动势: 低至 3μV/°C 的热电动势,适用于高精度测量应用。
    - 优异的频率响应: 频率响应高达 50 MHz,适合高频应用。
    - AEC-Q200 认证: 满足汽车应用标准。

    4. 应用案例和使用建议


    - 电流检测: WSR 电阻器特别适合用于电池管理和电源转换系统中的电流检测。
    - 电压分压: 在精密仪表和传感器中作为分压器使用,确保信号传输的准确性。
    - 脉冲应用: 在需要快速响应的脉冲电路中提供稳定的电阻。
    使用建议:
    - 确保焊盘连接到推荐的电路迹线面积,以确保良好的焊接效果和机械稳定性。
    - 在高温环境中使用时,注意其额定工作温度范围,避免过热损坏。

    5. 兼容性和支持


    - 兼容性: WSR 电阻器与大多数现代电子设备兼容,适合广泛的应用领域。
    - 支持: Vishay 提供详细的技术文档和应用指南,同时提供定制化服务(见 www.vishay.com/doc?48163)。

    6. 常见问题与解决方案


    - Q: 如何选择合适的阻值?
    - A: 根据应用需求和预期负载电流选择阻值。例如,在电流检测应用中,选择适当的阻值以匹配所需的电流检测范围。
    - Q: 如何处理焊接过程中出现的焊接不良问题?
    - A: 确保焊接过程符合推荐的焊接轮廓(见 www.vishay.com/doc?31052),并检查焊点质量。

    7. 总结和推荐


    Vishay Dale 的 WSR 系列 Power Metal Strip® 电阻器以其卓越的电气性能和宽泛的工作温度范围,成为各种电流检测、电压分压和脉冲应用的理想选择。其坚固的设计和高可靠性使其在严苛环境中也能表现出色。强烈推荐用于高要求的应用场合,如汽车、工业自动化和精密测量设备。

WSR5R0800FEA参数

参数
电阻值 80mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR5R0800FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR5R0800FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR5R0800FEA WSR5R0800FEA数据手册

WSR5R0800FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.9737 ¥ 8.2475
3000+ $ 0.965 ¥ 8.1738
4500+ $ 0.9563 ¥ 8.1002
库存: 1500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 12371.25
