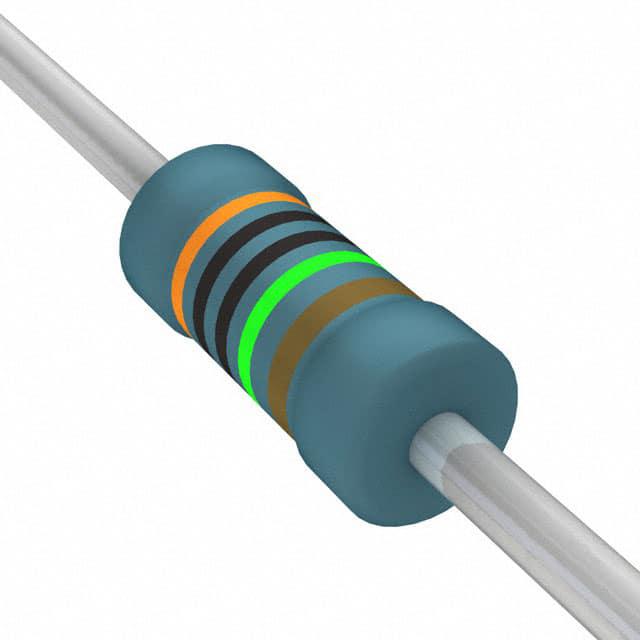

HVR3700003004FR500

产品分类: 通孔电阻
产品描述: 3MΩ ±1% 500mW ±200ppm/℃ 插件,D4XL10MM 通孔安装 10mm(长度)
供应商型号: 4140130
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 通孔电阻 HVR3700003004FR500

HVR3700003004FR500概述

    Vishay BCcomponents HVR25 和 HVR37 高阻值金属膜电阻器技术手册

    产品简介


    Vishay BCcomponents 的 HVR25 和 HVR37 高阻值金属膜电阻器是专门设计用于高电压和高阻值要求的应用场合。这两种型号的电阻器提供了高精度和可靠性的解决方案,适用于多种工业和消费电子产品中,如电源、电子镇流器、白色家电和电视等。

    技术参数


    - 电阻范围:HVR25 为 100 kΩ 至 10 MΩ,HVR37 也为 100 kΩ 至 10 MΩ。
    - 电阻容差:HVR25 为 ± 5%,HVR37 为 ± 1%。
    - 额定功率:HVR25 为 0.25 W,HVR37 为 0.5 W。
    - 最大允许电压:HVR25 DC 1600 V,RMS 1150 V;HVR37 DC 3500 V,RMS 2500 V。
    - 温度系数:± 200 ppm/K。
    - 封装尺寸:HVR25 为 6.5 mm × 7.5 mm,HVR37 为 10 mm × 12 mm。
    - 工作环境:气候类别为 55/155/56(工作温度范围:-55 °C 到 +155 °C;长期潮湿环境测试,56天)。

    产品特点和优势


    1. 技术先进:采用金属膜技术,提供高度稳定和可靠的性能。
    2. 高脉冲负载能力:能够承受高达 10 kV 的脉冲负载。
    3. 小体积:适合空间有限的应用场合。
    4. 环保材料:兼容无铅焊接工艺,满足绿色环保需求。
    5. 高可靠性:经过严格的气候测试和冲击测试,确保长时间运行的稳定性。

    应用案例和使用建议


    - 应用案例:在开关电源、电子镇流器、白色家电和电视等设备中广泛使用。
    - 使用建议:在设计电路时,建议充分考虑负载能力和散热问题,确保设备的正常运行。

    兼容性和支持


    - 兼容性:这些电阻器兼容无铅和含铅焊接工艺,易于集成到现有设备中。
    - 支持:Vishay 提供详细的技术支持文档和专业团队的支持,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,电阻器出现漂移现象。
    - 解决方案:确保使用符合标准的焊接工艺,并定期检查设备以保持最佳性能。
    2. 问题:在焊接过程中,出现焊锡不足的情况。
    - 解决方案:调整焊接时间和温度,确保焊锡充分熔化并覆盖所有接触点。
    3. 问题:长期暴露在潮湿环境中,导致性能下降。
    - 解决方案:建议在设备中添加适当的防潮措施,例如使用密封外壳或者防潮材料。

    总结和推荐


    Vishay BCcomponents 的 HVR25 和 HVR37 高阻值金属膜电阻器凭借其高精度、高可靠性和适应性强的特点,非常适合在高电压和高阻值应用场合中使用。它们的小体积、良好的环境适应性以及全面的支持服务使其成为市场上值得信赖的选择。我们强烈推荐在需要高性能电阻器的应用中使用这些型号的产品。

HVR3700003004FR500参数

参数
电阻值 3MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
通用封装 插件,D4XL10MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HVR3700003004FR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR3700003004FR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR3700003004FR500 HVR3700003004FR500数据手册

HVR3700003004FR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.1923
100+ ¥ 1.007
500+ ¥ 0.9023
1000+ ¥ 0.9023
2500+ ¥ 0.9023
库存: 3959
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11.92
直接购买
加入购物车
