WSL0603R1000FEA18

产品分类: 贴片电阻
产品描述: 100mΩ ±1% 200mW ±75ppm/℃ 0603 贴片安装 1.52mm*760μm*530μm
供应商型号: 3596979
供应商: 海外现货
标准整包数: 10

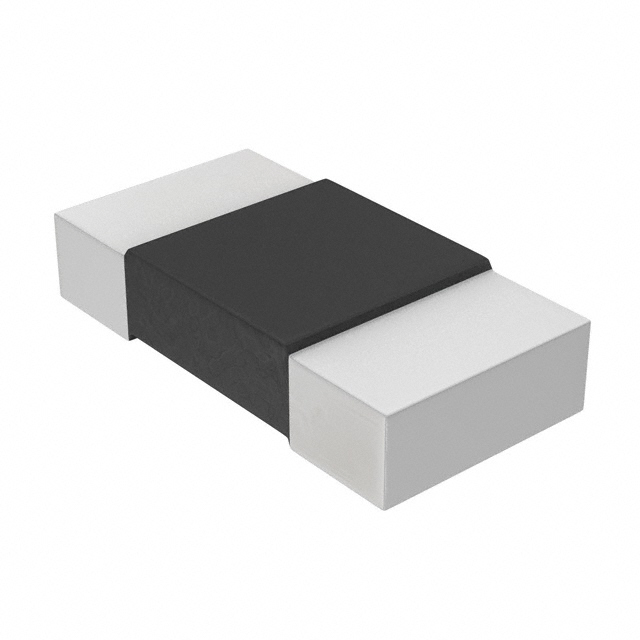

VISHAY INTERTECHNOLOGY 贴片电阻 WSL0603R1000FEA18

WSL0603R1000FEA18概述

    Vishay Dale WSL...18 High Power Power Metal Strip® Resistor

    1. 产品简介


    Vishay Dale的WSL...18高功率系列是专为电流传感、电压分压和脉冲应用设计的表面贴装电阻器。这些电阻器具有低阻值(低至0.0005Ω),适用于多种高功率应用,且具备出色的硫化抗性,非常适合在恶劣环境下工作。

    2. 技术参数


    - 尺寸:包括0603, 0805, 1206, 2010和2512等多种型号。
    - 功率额定值:最大功率范围从0.2W到2.0W。
    - 阻值范围:从0.0005Ω到0.5Ω不等,不同型号的阻值范围略有差异。
    - 重量:每千件典型重量从1.9g到63.6g不等。
    - 电气特性:非常低的电感(0.5nH到5nH),低热电势(<3μV/°C)。
    - 温度系数:电阻器的总温度系数随温度变化范围在±75到±400ppm/°C之间。
    - 工作环境:工作温度范围为-65°C到+170°C。

    3. 产品特点和优势


    - 全焊接结构:提高整体稳定性和可靠性。
    - 极低的阻值:得益于专有的加工技术,可实现低至0.0005Ω的阻值。
    - 硫化抗性:独特的构造使其不受高硫环境影响。
    - 低电感和低热电势:特别适合高频和低噪声应用。
    - 符合AEC-Q200标准:适用于汽车级应用。
    - RoHS合规性:无铅终端,符合环保要求。

    4. 应用案例和使用建议


    - 电流传感:用于电力管理系统中的电流监测。
    - 电压分压:适用于电源管理电路。
    - 脉冲应用:高可靠性传感器和驱动器中的脉冲处理。
    使用建议:
    - 在设计过程中,需要考虑工作环境的温度和脉冲频率,以确保选择合适的阻值范围。
    - 脉冲应用时,应注意脉冲的强度和持续时间,避免过载。

    5. 兼容性和支持


    - 兼容性:适用于各种表面贴装工艺,特别是SMT回流焊。
    - 支持:提供技术支持和售后保障,包括产品文档和技术咨询。

    6. 常见问题与解决方案


    - Q:如何进行焊接?
    - A:建议使用回流焊工艺,并遵循Vishay提供的焊接指南。

    - Q:高温环境下的性能表现?
    - A:长时间暴露在170°C环境中,其性能仍能保持在一定范围内。

    7. 总结和推荐


    WSL...18系列电阻器以其高可靠性、低阻值和出色的电气特性,成为电流传感、电压分压和脉冲应用的理想选择。无论是从性能还是耐用性方面来看,都表现出色,推荐用于需要高精度和可靠性的工业及汽车应用场合。

WSL0603R1000FEA18参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 200mW
温度系数 ±75ppm/℃
长*宽*高 1.52mm*760μm*530μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL0603R1000FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL0603R1000FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL0603R1000FEA18 WSL0603R1000FEA18数据手册

WSL0603R1000FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.9595
100+ ¥ 2.6517
500+ ¥ 2.6517
1000+ ¥ 2.6043
2500+ ¥ 2.557
5000+ ¥ 2.557
25000+ ¥ 2.557
50000+ ¥ 2.557
库存: 6345
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.59
