CRCW080522R0JNEA

产品分类: 贴片电阻
产品描述: 22Ω ±5% 125mW ±200ppm/℃ 0805 贴片安装 2mm*1.25mm*500μm
供应商型号: ECO-CRCW080522R0JNEA
供应商: 海外现货
标准整包数: 5000

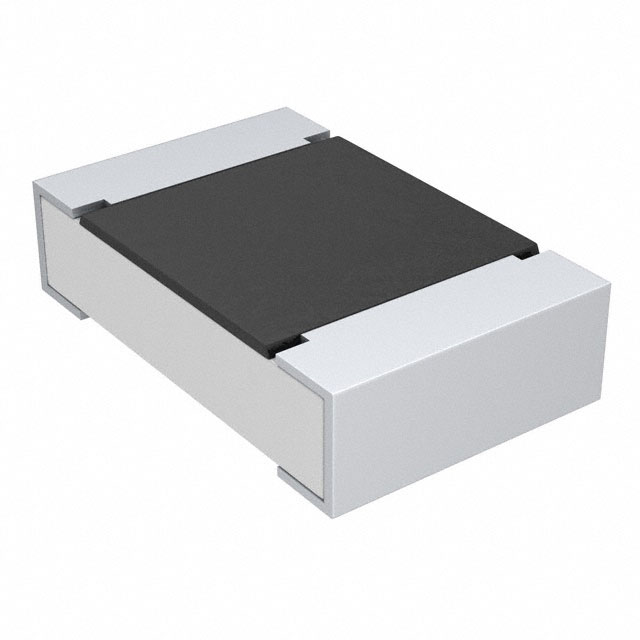

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW080522R0JNEA

CRCW080522R0JNEA概述

    D/CRCW e3 厚膜芯片电阻

    产品简介


    D/CRCW e3 是一款标准的厚膜芯片电阻,适用于现代电子领域的大多数高可靠性和稳定性要求较高的场合。这些电阻通常应用于汽车、电信和工业领域。

    技术参数


    以下是 D/CRCW e3 系列的标准技术规格:
    - 型号及尺寸
    - D10/CRCW0402:0402 尺寸(RR1005M)
    - D11/CRCW0603:0603 尺寸(RR1608M)
    - D12/CRCW0805:0805 尺寸(RR2012M)
    - D25/CRCW1206:1206 尺寸(RR3216M)
    - CRCW1210:1210 尺寸(RR3225M)
    - CRCW1218:1218 尺寸(RR3246M)
    - CRCW2010:2010 尺寸(RR5025M)
    - CRCW2512:2512 尺寸(RR6332M)
    - 阻值范围
    - 跳线(0 Ω):0 Ω
    - 阻值范围:1 Ω 至 10 MΩ
    - 容差:± 5 % 或 ± 1 %

    - 温度系数
    - ± 200 ppm/K 或 ± 100 ppm/K

    - 额定功率
    - D10/CRCW0402:0.063 W
    - D11/CRCW0603:0.10 W
    - D12/CRCW0805:0.125 W
    - D25/CRCW1206:0.25 W
    - CRCW1210:0.5 W
    - CRCW1218:1.0 W
    - CRCW2010:0.75 W
    - CRCW2512:1.0 W
    - 工作电压
    - 最大工作电压:50 V 至 500 V
    - 最大允许膜温
    - 最大膜温:155 °C
    - 操作温度范围
    - -55 °C 至 +155 °C
    - 寿命耐久性
    - 在 P70 工作条件下的最大电阻变化:
    - 1000 小时:≤ 1 %
    - 8000 小时:≤ 2 %

    产品特点和优势


    - 稳定性:在不同环境条件下表现出色,ΔR/R ≤ 1 % (1000 h 额定功率在 70 °C)
    - 小型化设计:提供 2 mm 距离封装选项,适用于 0603 尺寸
    - 质量认证:符合 AEC-Q200 标准,适合车规级应用
    - 材料分类:材料分类符合环保要求

    应用案例和使用建议


    - 应用案例
    - 汽车行业:传感器信号调理、电路保护
    - 电信行业:电源管理、信号滤波
    - 工业控制:模拟电路、开关电源

    - 使用建议
    - 在高频信号传输时,应选择温度系数较低的产品(如 100 ppm/K)
    - 高功率应用时,确保散热良好,避免因温度上升导致性能下降
    - 对于环境恶劣的应用场景,选择具有更高温度稳定性的产品(如 ΔR/R ≤ 1 %)

    兼容性和支持


    - 兼容性
    - 与常见的自动贴装机兼容
    - 适用于多种焊接工艺(波峰焊、回流焊、蒸汽相焊接)
    - 支持
    - 提供长达 2 年的可焊性保证
    - 可存储时间长达 20 年

    常见问题与解决方案


    - 问题:电阻在高温环境下工作时出现阻值漂移
    - 解决方法:更换为温度系数更低的型号(如 100 ppm/K),并在设计中增加适当的散热措施
    - 问题:无法通过自动贴装机
    - 解决方法:确认封装代码正确,检查机器设置并进行校准

    总结和推荐


    D/CRCW e3 系列电阻凭借其优异的稳定性、多样化的尺寸和广泛的温度适应性,非常适合现代电子应用中的高可靠性需求。对于需要高精度和稳定性的应用场景,推荐选用更高精度的型号(如 ± 1 % 容差和 ± 100 ppm/K 温度系数)。总体而言,D/CRCW e3 是一个值得信赖的选择。

CRCW080522R0JNEA参数

参数
电阻值 22Ω
精度 ±5%
额定功率 125mW
温度系数 ±200ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW080522R0JNEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW080522R0JNEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW080522R0JNEA CRCW080522R0JNEA数据手册

CRCW080522R0JNEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0026 ¥ 0.0224
50000+ $ 0.0026 ¥ 0.0224
库存: 300000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 112
