CCF071K00JKE36

产品分类: 通孔电阻
产品描述: 1KΩ ±5% 500mW ±100ppm/℃ 通孔安装 6.22mm(长度)
供应商型号: 1835633
供应商: 海外现货
标准整包数: 1

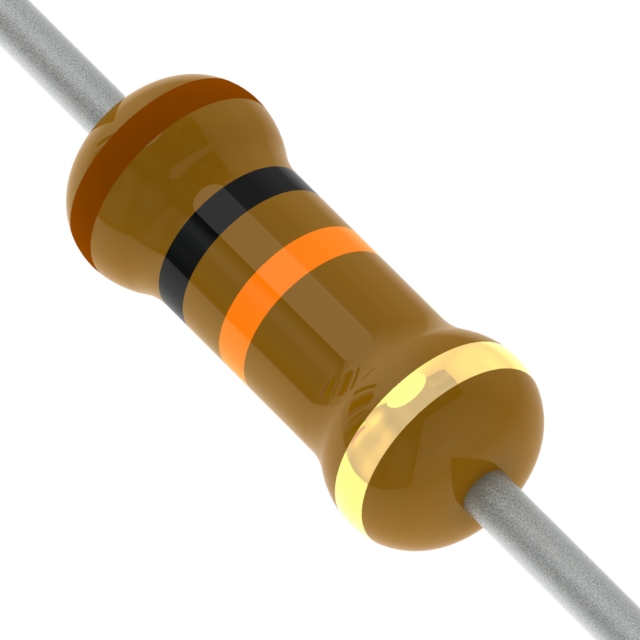

VISHAY INTERTECHNOLOGY 通孔电阻 CCF071K00JKE36

CCF071K00JKE36概述

    Vishay CCF07 Metal Film Resistor 技术手册解析

    产品简介


    Vishay CCF07是一款金属膜电阻器,适用于工业应用。其主要特点包括高稳定性、宽温度系数范围及兼容多种焊接工艺。此款电阻器具有双功率额定值,能够在0.25W和0.50W之间切换,提供±2%和±5%的精度。这些特性使其成为各种电路设计的理想选择,尤其适用于需要高可靠性和精确性的应用场合。

    技术参数


    - 功率额定值:0.25W/0.50W(根据不同的稳定度设定)
    - 最大工作电压:250V
    - 绝缘电压:500VAC(1分钟)
    - 介质强度:450VAC
    - 绝缘电阻:≥10^11Ω
    - 操作温度范围:-65°C至+150°C
    - 终端强度:2Ib
    - 重量:≤0.35g
    - 封装:带状卷装(52.4mm内侧间距符合EIA-296-E标准)

    产品特点和优势


    Vishay CCF07金属膜电阻器的主要特点包括:
    - 双重功率等级,能够灵活适应不同功率需求
    - ±2%和±5%的高精度
    - 优良的温度稳定性,具有±100ppm/K和±200ppm/K两种温度系数可选
    - 红棕色阻燃环氧树脂涂层,确保安全可靠
    - 符合无铅焊接要求,便于现代电子产品组装

    应用案例和使用建议


    Vishay CCF07金属膜电阻器广泛应用于工业控制、通信设备以及消费电子产品等领域。其高稳定性和宽温度范围使其特别适合于高温或低温环境下工作的场合。对于具体应用,建议在高负载条件下进行充分的测试,以确保性能达到最佳状态。

    兼容性和支持


    Vishay CCF07金属膜电阻器采用标准的带状卷装包装,易于自动化插入过程,与大多数自动装配线兼容。同时,Vishay公司提供了详尽的技术支持和维护服务,以确保用户在使用过程中获得最大的便利和支持。

    常见问题与解决方案


    常见的问题及其解决方案如下:
    - 问题1:电阻值不稳定。
    - 解决方案:检查安装过程是否规范,确保接触良好;重新校准设备以确保读数准确。
    - 问题2:外观损坏。
    - 解决方案:更换新的电阻器;确保运输和存储条件满足要求。

    总结和推荐


    Vishay CCF07金属膜电阻器凭借其双功率额定值、高精度和宽温度范围等特性,在工业应用中表现出色。其兼容多种焊接工艺并具备良好的机械和电气稳定性,使其成为众多设计师和工程师的理想选择。总体来说,我强烈推荐使用Vishay CCF07金属膜电阻器,特别是在需要高可靠性、高精度的场合。

CCF071K00JKE36参数

参数
电阻值 1KΩ
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 6.22mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

CCF071K00JKE36厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CCF071K00JKE36数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY CCF071K00JKE36 CCF071K00JKE36数据手册

CCF071K00JKE36封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4105
10+ ¥ 0.4105
100+ ¥ 0.3235
500+ ¥ 0.311
1000+ ¥ 0.311
2000+ ¥ 0.2787
4000+ ¥ 0.2787
库存: 363
起订量: 155 增量: 0
交货地:
最小起订量为:100
合计: ¥ 32.35
