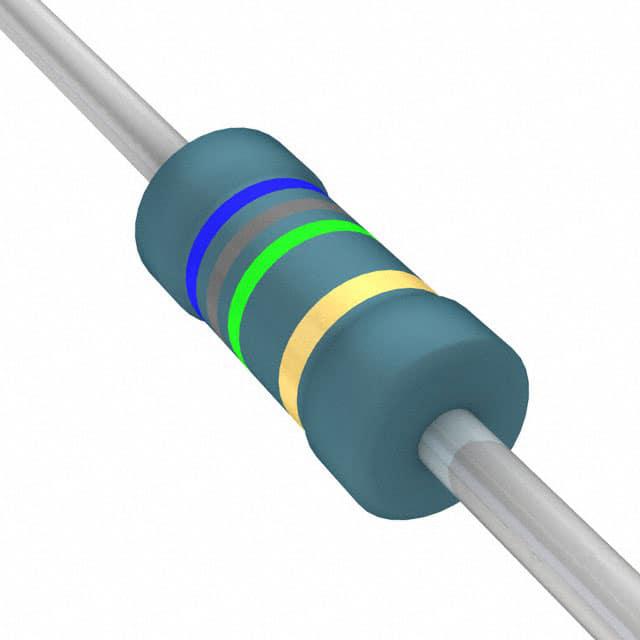

VR25000006804JA500

产品分类: 通孔电阻
产品描述: 6.8MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 2056503
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 通孔电阻 VR25000006804JA500

VR25000006804JA500概述

    电子元器件技术手册:高阻值高压金属釉贴片电阻

    产品简介


    本手册介绍的是 Vishay BCcomponents 公司生产的高阻值高压金属釉贴片电阻(型号为 VR25、VR37 和 VR68)。这类电阻由高阻值金属薄膜沉积于优质陶瓷基体上制成,广泛应用于高阻抗、高稳定性及高可靠性的场合,尤其是在高压环境下的使用。

    技术参数


    | 规格 | VR25 | VR37 | VR68 |
    ||
    | 尺寸(英寸) | 0207 | 0309 | 0718 |
    | 阻值范围 | 100 kΩ 至 22 MΩ | 100 kΩ 至 33 MΩ | 100 kΩ 至 68 MΩ |
    | 阻值公差 | ±1%、±5%、±10% | ±1%、±5%、±10% | ±1%、±5%、±10% |
    | 温度系数 | ≤ ±200 ppm/K | ≤ ±200 ppm/K | ≤ ±200 ppm/K |
    | 额定功率(P70) | 0.25 W | 0.5 W | 1.0 W |
    | 最大工作电压(AC/DC)| 1600 V | 3500 V | 10000 V |
    | 工作温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 峰值可承受膜温 | 155°C | 155°C | 155°C |
    | 热阻(Rth) | 140 K/W | 120 K/W | 70 K/W |
    | 绝缘电压 | 700 V | 700 V | 700 V |
    | 最大噪声(白噪声) | 5 μV/V | 2.5 μV/V | 2.5 μV/V |

    产品特点和优势


    1. 认证齐全:产品通过了多项安全认证,如 UL1676、IEC 60065、EN 60065、VDE 0860 及 CQC(中国)。
    2. 高压耐受能力:具备极高的耐压能力,最高可达 10kV,适合高电压应用。
    3. 温度稳定性:温度系数低至 ±200 ppm/K,确保电阻在不同环境下的稳定性能。
    4. 可靠性高:具备高可靠性和长寿命,适用于高湿度环境和各种电源装置。
    5. 封装多样:提供多种封装形式(直插式、径向贴装),适应不同的应用场景。

    应用案例和使用建议


    这些电阻常用于需要高阻值、高稳定性和高可靠性的场合,例如白色家电、电源供应系统等。使用时建议遵循以下几点:
    - 环境控制:在高湿度环境中使用时需特别注意防护措施。
    - 过载保护:使用时应考虑过载保护电路以防止电流过大导致损坏。
    - 散热设计:在高功耗情况下应做好良好的散热设计,避免因过热而影响使用寿命。

    兼容性和支持


    Vishay 提供全面的技术支持和售后服务,对于产品兼容性方面,该系列电阻可与其他标准电子元器件配合使用,方便进行电路设计与集成。

    常见问题与解决方案


    1. 噪声问题:若发现电阻存在较大的噪声干扰,检查电路设计是否存在干扰源或尝试更换具有较低噪声性能的产品。
    2. 过热现象:在高负载运行时出现过热现象,可通过增加散热片或改进散热设计来解决。
    3. 安装问题:在焊接过程中可能出现焊点不良的情况,应确保焊接温度和时间符合要求,且采用高质量的焊接材料。

    总结和推荐


    总结而言,Vishay 的 VR25、VR37 和 VR68 高阻值高压金属釉贴片电阻凭借其优异的性能、可靠的设计及多样的封装选项,在各类高阻抗应用场景中展现出色的表现。无论是家用电器还是工业电源系统,该系列产品都是一款值得信赖的选择。因此,强烈推荐在相关应用中使用这些高性能电阻。

VR25000006804JA500参数

参数
电阻值 6.8MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR25000006804JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR25000006804JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR25000006804JA500 VR25000006804JA500数据手册

VR25000006804JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6131
100+ ¥ 0.4645
500+ ¥ 0.4645
1000+ ¥ 0.4162
2500+ ¥ 0.4162
5000+ ¥ 0.4087
25000+ ¥ 0.4013
50000+ ¥ 0.4013
库存: 1118
起订量: 110 增量: 0
交货地:
最小起订量为:100
合计: ¥ 46.45
