首页  >  产品百科  >  LTO150F1R000JTE3

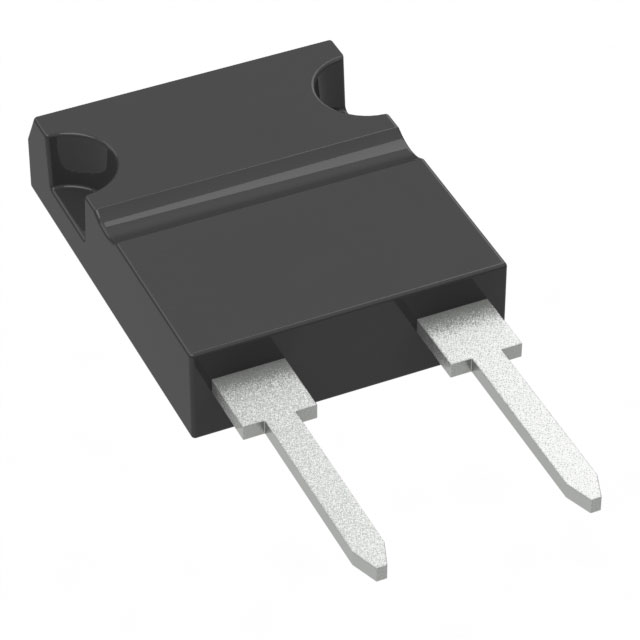

LTO150F1R000JTE3

产品分类: 通孔电阻
产品描述: 1Ω ±5% 150W ±350ppm/℃ TO-247-2 通孔安装 15.76mm*5mm*24.2mm
供应商型号: 72-LTO150F1R000JTE3
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 LTO150F1R000JTE3

LTO150F1R000JTE3概述


    产品简介


    Vishay Sfernice的LTO 150是一款高功率电阻器,属于LTO系列的扩展型号。该电阻器主要用于直接接触散热器,并通过夹子进行固定。适用于需要大功率消耗的应用领域,如电源设备、电动机驱动和电力电子系统等。

    技术参数


    - 额定功率: 在+45°C的外壳温度下,额定功率为150瓦。
    - 电阻范围: 0.03Ω至1.3MΩ。
    - 极限电压: 额定为500伏。
    - 温度系数: ±200 ppm/°C(根据性能表)。
    - 热阻抗:
    - RTH(j-c): 0.87°C/W。
    - RTH(c-h): 0.5°C/W(使用导热膏时)。
    - RTH(h-a): 需要根据具体散热器选择。
    - 环境温度: -55°C到+175°C。
    - 材料分类: 符合EN45545-2标准,UL 94 V-0等级。
    - 包装: 每管30个。

    产品特点和优势


    - 大功率设计: 能够在+45°C的外壳温度下承受150瓦的功率。
    - 直接安装: 陶瓷直接安装在散热器上,易于安装且效率高。
    - 宽泛的电阻范围: 从0.03Ω到1.3MΩ,能够满足不同应用需求。
    - 非感应性: 阻值非常稳定,适合高精度要求的应用。
    - 紧凑设计: TO-247封装,体积小,方便集成。
    - 认证合规: 通过AEC-Q200认证,符合严格的质量标准。
    - 高可靠性: 通过高温、振动、机械冲击等测试,确保在恶劣环境下长期可靠运行。

    应用案例和使用建议


    LTO 150通常用于需要高功率消散的应用场合,例如:
    - 电源模块: 直接安装在散热器上,确保高效的热量管理。
    - 电动机驱动器: 用于控制电机的电流和电压。
    - 逆变器和变频器: 确保稳定的电能转换。
    使用建议:
    - 选择合适的散热器:根据LTO 150的热阻特性,选择合适的散热器以保持组件在安全的工作温度范围内。
    - 使用导热硅脂:为了提高热传导效率,应在陶瓷表面涂覆导热硅脂。
    - 确保紧固力:对于夹子式安装,建议施加60N到110N的紧固力。

    兼容性和支持


    LTO 150可与其他品牌的标准散热器兼容,如Lytron、AAVID等。厂家提供详细的安装指南和技术支持,帮助用户更好地了解如何正确安装和使用该产品。

    常见问题与解决方案


    - 问题1: 散热不足导致过热。
    - 解决方法: 更换更大尺寸的散热器或增加风扇辅助冷却。
    - 问题2: 安装不当导致失效。
    - 解决方法: 确保按照手册中推荐的方法进行安装,并检查连接点是否有松动。

    总结和推荐


    综上所述,LTO 150是一款高性能、高可靠性的电阻器,特别适用于需要高功率消耗的应用场合。其大功率、宽电阻范围和紧凑设计使其在市场上具有很强的竞争力。考虑到其广泛的适用性和出色的性能表现,强烈推荐给需要高功率电阻器的用户。无论是电源模块还是电动机驱动器,LTO 150都是一个值得信赖的选择。

LTO150F1R000JTE3参数

参数
电阻值
精度 ±5%
额定功率 150W
温度系数 ±350ppm/℃
长*宽*高 15.76mm*5mm*24.2mm
通用封装 TO-247-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTO150F1R000JTE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LTO150F1R000JTE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY LTO150F1R000JTE3 LTO150F1R000JTE3数据手册

LTO150F1R000JTE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.903 ¥ 109.0304
10+ $ 9.4392 ¥ 79.7612
30+ $ 8.4024 ¥ 71.0003
60+ $ 7.7004 ¥ 65.0684
120+ $ 7.614 ¥ 64.3383
270+ $ 7.0875 ¥ 59.8894
510+ $ 6.2895 ¥ 53.1463
1020+ $ 5.46 ¥ 46.137
库存: 67
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 109.03
