PR01000101500JR500

产品分类: 通孔电阻
产品描述: 150Ω ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 4165030
供应商: 海外现货
标准整包数: 5000

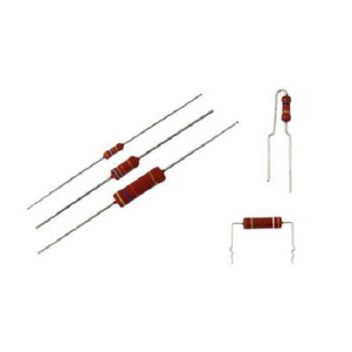

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000101500JR500

PR01000101500JR500概述

    # Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors(金属膜引线电阻)是一系列具有高功率密度和稳定性的电阻器。它们采用金属合金薄膜技术,适用于各种通用功率应用,包括汽车电子和照明设备。这些电阻器的特点在于高功率等级(1 W 至 3 W),并具备可定义的熔断特性,能够满足IEC 60115-1中的有源和无源可燃性要求。
    应用领域
    - 所有的通用功率应用
    - 汽车电子
    - 照明设备

    技术参数


    以下是这些电阻器的主要技术参数:
    - 电阻范围:0.22 Ω 到 1 MΩ(型号 PR01), 0.33 Ω 到 1 MΩ(型号 PR02),1 Ω 到 1 MΩ(型号 PR03)
    - 电阻容差:± 1 %, ± 5 %
    - 温度系数:± 250 ppm/K
    - 额定耗散功率:1 W (PR01), 2 W (PR02), 3 W (PR03)
    - 热阻抗:135 K/W (PR01), 75 K/W (PR02), 60 K/W (PR03)
    - 最大工作电压:350 V (PR01), 500 V (PR02), 750 V (PR03)

    产品特点和优势


    1. 小型化大功率:能够在非常小的封装中实现高功率等级。
    2. 定义熔断特性:提供精准的熔断特性,增加系统安全性。
    3. 技术先进:采用金属膜技术,提高长期稳定性。
    4. 符合AEC-Q200标准:适用于汽车电子应用。
    5. 环保材料:不含任何有害物质,符合RoHS等环保标准。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于电源管理、车身控制系统中。
    - 照明设备:作为照明球管中的稳定组件。
    使用建议
    1. 散热设计:由于高功率密度可能导致温度升高,建议在使用时考虑良好的散热设计,例如加大电路板的散热面积。
    2. 负载限制:根据具体应用场景设定合适的负载限制以保证稳定性。

    兼容性和支持


    这些电阻器是完全铅(Pb)自由的,兼容无铅和含铅焊接过程。Vishay提供了广泛的客户支持,包括详尽的技术文档、应用程序说明和技术咨询服务。

    常见问题与解决方案


    常见问题
    1. 过热问题
    2. 负载超过额定值
    解决方案
    1. 优化散热设计:确保良好的散热措施,避免局部过热。
    2. 控制负载量:严格按照产品手册的规定设置负载量,防止负载超过额定值。

    总结和推荐


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors 是一款高性能的电子元器件,具有优异的功率处理能力、高稳定性以及环保特性。适合用于汽车电子和照明应用等严苛环境。我们强烈推荐这款产品用于需要高可靠性、高稳定性的应用场合。
    结论
    综合来看,Vishay BCcomponents 的 Power Metal Film Leaded Resistors 是值得高度推荐的产品,特别是在高可靠性和高性能需求的应用场景中。

PR01000101500JR500参数

参数
电阻值 150Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000101500JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000101500JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000101500JR500 PR01000101500JR500数据手册

PR01000101500JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.3352
25000+ ¥ 0.3291
50000+ ¥ 0.3291
库存: 5000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1676
