VR68000005103JAC00

产品分类: 通孔电阻
产品描述: 510KΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: DMT-VR68000005103JAC00
供应商: 海外现货
标准整包数: 500

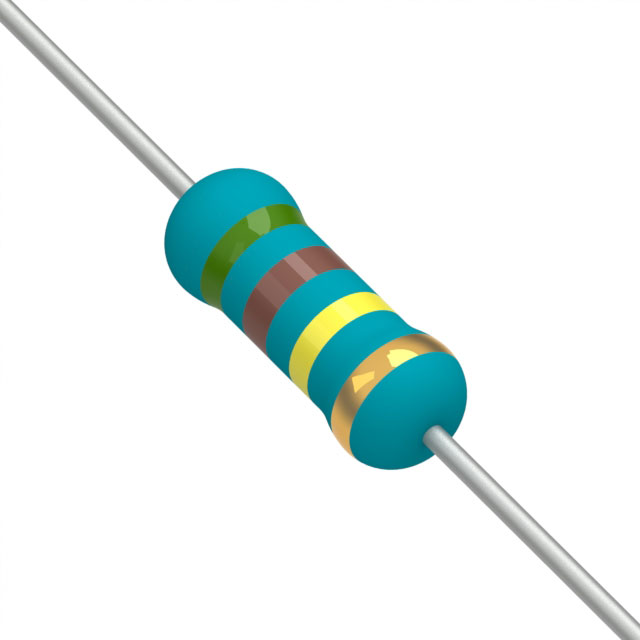

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000005103JAC00

VR68000005103JAC00概述

    高阻值/高电压金属釉线绕电阻

    产品简介


    本技术手册介绍的是Vishay BCcomponents的高阻值/高电压金属釉线绕电阻,型号分别为VR25、VR37和VR68。这些电阻器采用高温陶瓷体上沉积金属釉薄膜技术制造,具有优异的高阻值、高稳定性和高可靠性特性。它们广泛应用于需要在高压环境下提供稳定阻值的应用场合,如家电设备、电源供应系统及汽车电子设备等领域。

    技术参数


    - 阻值范围:VR25(100kΩ到22MΩ),VR37(100kΩ到33MΩ),VR68(100kΩ到68MΩ)
    - 阻值公差:±1%、±5%、±10%
    - 温度系数:≤±200 ppm/K
    - 额定功率:VR25(0.25W),VR37(0.5W),VR68(1.0W)
    - 最大工作电压:VR25(1600V),VR37(3500V),VR68(10000V)
    - 工作温度范围:-55°C至+155°C
    - 峰值允许膜温度:155°C
    - 热阻:VR25(140 K/W),VR37(120 K/W),VR68(70 K/W)
    - 绝缘电压:700V,1分钟
    - 最大白噪声:VR25(5μV/V),VR37和VR68(2.5μV/V)

    产品特点和优势


    1. 安全认证:通过UL1676(文件号E171160)和AEC-Q200认证。
    2. 高脉冲负载能力:最高可达10kV。
    3. 高湿度环境下的稳定性:适用于高压环境。
    4. 材料分类:符合RoHS、WEEE等环保标准。

    应用案例和使用建议


    - 应用实例:这些电阻器常用于白色家电、电源供应和汽车电子领域,尤其适合需要高可靠性的高压环境。
    - 使用建议:建议在高湿度和高温环境中使用时采取额外防护措施,以确保长期稳定性。

    兼容性和支持


    - 兼容性:与其他标准尺寸和包装方式的电子元器件兼容。
    - 支持:厂商提供技术支持和维护服务,详情可咨询技术部门。

    常见问题与解决方案


    - 问题1:电阻器是否容易受到脉冲冲击的影响?
    - 解答:不会,这些电阻器设计有较高的脉冲负载能力。
    - 问题2:使用过程中是否会因温度变化而产生较大误差?
    - 解答:不会,其温度系数低,受温度影响较小。
    - 问题3:在恶劣环境下的使用寿命如何?
    - 解答:经过严格测试,在-55°C至+155°C范围内依然表现良好。

    总结和推荐


    这些高阻值/高电压金属釉线绕电阻以其卓越的安全认证、高脉冲负载能力和适应不同工作环境的能力脱颖而出。对于那些对稳定性要求极高的应用场景,强烈推荐使用此类电阻器。它们在白色家电、电源供应和汽车电子设备中表现出色,具备出色的可靠性和长期稳定性。建议购买前详细阅读技术手册,以确保选型准确无误。

VR68000005103JAC00参数

参数
电阻值 510KΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VR68000005103JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000005103JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000005103JAC00 VR68000005103JAC00数据手册

VR68000005103JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
