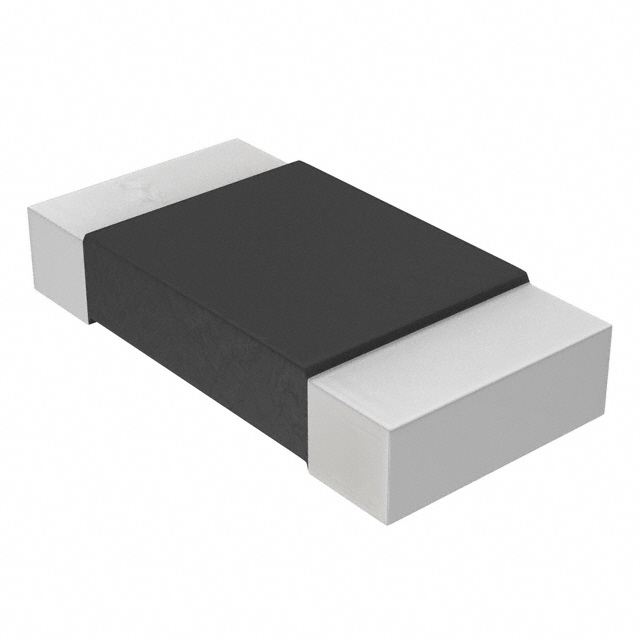

WSL1206R0280FEA

产品分类: 贴片电阻
产品描述: 28mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.2mm(长度)*640μm(高度)
供应商型号: 71-WSL1206R0280FEA
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSL1206R0280FEA

WSL1206R0280FEA概述

    Vishay Dale Power Metal Strip® Resistors 技术手册解析

    1. 产品简介


    产品类型:Power Metal Strip® 电阻器
    主要功能:
    - 适用于电流感应、电压分压及脉冲应用
    - 高精度焊接构造
    - 极低电阻值(低至0.0005Ω)
    - 能够抵抗高硫环境影响
    - 低热电动势(小于3μV/℃)
    - AEC-Q200认证
    应用领域:
    广泛应用于汽车、工业控制、通信设备等需要高精度电流检测和低电阻值的场合。

    2. 技术参数


    | 型号 | 尺寸 | 功率等级 | 电阻范围 | 精度 | 重量(g/1000) |
    |
    | WSL0603 | 0603 | 0.1W | 0.01Ω~0.1Ω | ±0.5% | 1.9 |
    | WSL0805 | 0805 | 0.125W | 0.005Ω~0.2Ω | ±0.5% | 4.8 |
    | WSL1206 | 1206 | 0.25W | 0.005Ω~0.2Ω | ±0.5% | 16.2 |
    | WSL2010 | 2010 | 0.5W | 0.004Ω~0.5Ω | ±0.5% | 38.9 |
    | WSL2512 | 2512 | 1.0W | 0.003Ω~0.5Ω | ±0.5% | 63.6 |
    | WSL2816 | 2816 | 2.0W | 0.003Ω~0.1Ω | ±0.5% | 118 |
    其他参数:
    - 温度系数(TCR):±75 ppm/℃ 至 ±400 ppm/℃
    - 工作温度范围:-65°C 到 +170°C
    - 最大工作电压:依赖于功率和电阻值的关系
    - 最小电感:0.5 nH 至 5 nH
    - 静态负载寿命:1000小时 @ +70°C

    3. 产品特点和优势


    - 极高精度:最低电阻可达0.0005Ω
    - 硫化防护:能适应恶劣的高硫环境
    - 低电感:电感极低,适合高频应用
    - 低热电动势:热电动势小于3μV/℃,保证信号稳定
    - 符合汽车标准:AEC-Q200 认证,适合汽车应用
    - 坚固耐用:经过严格的热冲击、振动和高温测试

    4. 应用案例和使用建议


    应用案例:
    - 电动汽车电池管理系统中的电流检测
    - 工业控制中的高精度电流测量
    使用建议:
    - 在低阻值要求高的应用中,选择WSL0603型号。
    - 对于需要较高精度的应用,建议选择WSL2512型号。
    - 确保焊接环境无尘,防止灰尘污染导致接触不良。

    5. 兼容性和支持


    兼容性:
    - 所有型号均采用相同的引脚设计,易于与其他设备兼容。
    支持:
    - 官方提供详细的安装指南和技术文档。
    - 如需进一步的技术支持,请联系ww2bresistors@vishay.com

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 重新焊接,确保无尘环境 |
    | 电流检测不准确 | 检查环境温度,可能受温度影响 |
    | 焊接后出现断裂 | 使用推荐的焊接温度曲线进行焊接 |

    7. 总结和推荐


    综合评估:
    - Vishay Dale 的 Power Metal Strip® 电阻器具有超低电阻、低电感、高精度等特点,在多种应用场合下表现出色。
    - 特别适用于对精度要求极高的工业和汽车应用。
    推荐:
    - 强烈推荐在需要高精度电流检测的应用中使用这些电阻器。产品质量可靠,技术参数全面,能够在严苛环境下保持稳定表现。

WSL1206R0280FEA参数

参数
电阻值 28mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm(长度)*640μm(高度)
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装
