HTS00681006JPB15

产品分类: 通孔电阻
产品描述: 100MΩ ±5% 1W ±150ppm/℃ 14mm(长度)
供应商型号: 7891184
供应商: 海外现货
标准整包数: 1

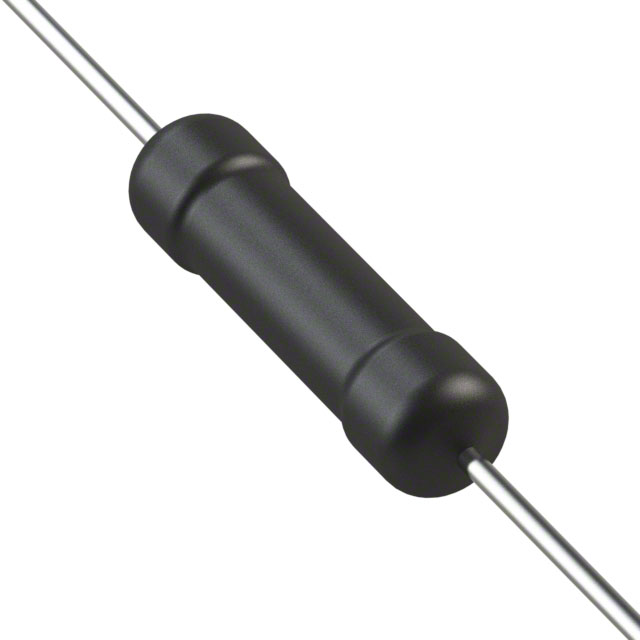

VISHAY INTERTECHNOLOGY 通孔电阻 HTS00681006JPB15

HTS00681006JPB15概述

    高阻值厚膜高压电阻技术手册

    产品简介


    高阻值厚膜高压电阻(HTS系列)由 Vishay Sfernice 生产,专门设计用于要求极高阻值和高压的应用场景。HTS系列采用了高纯度陶瓷作为核心材料,并以环氧涂层覆盖,引线为经过焊锡处理的铜。该系列产品适用于极端温度条件下的使用,耐受温度范围从-55°C到+155°C,并具有卓越的电气特性。HTS系列电阻产品广泛应用于电力传输、高压测试设备、医疗器械等领域。

    技术参数


    以下是HTS系列部分型号的主要技术参数:
    | 型号 | 阻值范围 (Ω) | 额定功率 (W) | 极限元件电压 (kV) | 允许偏差 (%) | 温度系数 (ppm/°C) | 临界电阻 (Ω) |

    | HTS58 | 200 - 200M | 0.25 | 0.5 | 0.5, 1, 2, 5, 10 | 150 | 1M |
    | HTS63 | 1K - 500M | 0.5 | 1K | 0.5, 1, 2, 5, 10 | 150 | 2M |
    | HTS68 | 1K - 2.5G | 1 | 2K | 0.5, 1, 2, 5, 10 | 150 | 4M |
    | HTS523 | 1K - 5G | 1 | 5K | 0.5, 1, 2, 5, 10 | 150 | 25M |
    | HTS547 | 1K - 50G | 1.5 | 15K | 0.5, 1, 2, 5, 10 | 150 | 150M |
    | HTS729 | 1K - 15G | 2 | 10K | 0.5, 1, 2, 5, 10 | 150 | 50M |
    | HTS747 | 1K - 30G | 2.5 | 15K | 0.5, 1, 2, 5, 10 | 150 | 90M |
    | HTS923 | 1K - 15G | 2 | 8K | 0.5, 1, 2, 5, 10 | 150 | 32M |
    | HTS932 | 1K - 30G | 2.5 | 15K | 0.5, 1, 2, 5, 10 | 150 | 90M |
    | HTS947 | 1K - 50G | 3 | 20K | 0.5, 1, 2, 5, 10 | 150 | 133.3M |
    | HTS972 | 1K - 100G | 4 | 30K | 0.5, 1, 2, 5, 10 | 150 | 225M |
    | HTS9100 | 1K - 100G | 5 | 50K | 0.5, 1, 2, 5, 10 | 150 | 500M |

    产品特点和优势


    HTS系列电阻的主要特点是其超高阻值(最高可达100 GΩ)和高电压耐受能力(最高可达50 kV)。这些特性使得HTS系列非常适合于需要极低电流或高电压工作的电路中。此外,该系列电阻采用了高纯度陶瓷和环氧涂层,提高了其长期稳定性和可靠性。

    应用案例和使用建议


    HTS系列电阻广泛应用于电力传输系统中的保护电路、高压测试设备、医疗设备以及其他需要高阻值和高电压特性的场合。对于需要实现精确控制的应用,如高压电源、电容器充电电路等,HTS系列电阻是理想选择。
    在实际使用中,应注意散热问题。尽管HTS系列电阻具有较高的额定功率,但在长时间高负载运行时仍需确保良好的散热条件,以避免过热损坏。

    兼容性和支持


    HTS系列电阻的安装接口标准,可以方便地与各种电路板进行连接。厂商提供详细的技术支持文档和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:电阻值出现漂移。
    - 解决方案: 检查是否符合规定的温度范围,如果超出则可能导致阻值漂移。确保工作环境符合产品手册的要求。
    2. 问题:电阻突然失效。
    - 解决方案: 检查是否存在过载情况或过高的电压。确保不超过极限元件电压。
    3. 问题:无法达到预期的精度。
    - 解决方案: 确认是否选择了正确的阻值范围和允许偏差等级。查阅产品规格表,确保所有参数符合设计需求。

    总结和推荐


    HTS系列电阻凭借其高阻值和高电压能力,成为市场上一款非常有竞争力的产品。适用于各类高压、高阻值应用场景,特别是在电力传输和医疗器械领域表现出色。综合考虑其稳定性和可靠性,强烈推荐在上述应用领域中采用HTS系列电阻。
    通过本文档,希望读者能够全面了解HTS系列电阻的各项技术和应用细节,从而在实际项目中做出合适的选择。

HTS00681006JPB15参数

参数
电阻值 100MΩ
精度 ±5%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 14mm(长度)
包装方式 卷带包装

HTS00681006JPB15厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HTS00681006JPB15数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HTS00681006JPB15 HTS00681006JPB15数据手册

HTS00681006JPB15封装设计

查看详情并下载
Symbol
Footprint
3D Model
