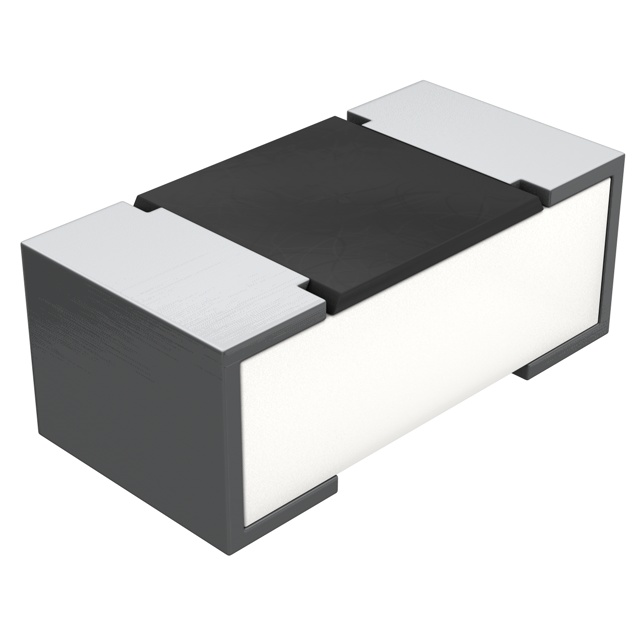

CRCW02015K76FKED

产品分类: 贴片电阻
产品描述: 5.76KΩ ±1% 50mW ±100ppm/℃ 0201 贴片安装 600μm*300μm*260μm
供应商型号: 71-CRCW02015K76FKED
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 CRCW02015K76FKED

CRCW02015K76FKED概述

    # Vishay CRCW0201 系列厚膜贴片电阻技术手册解析

    产品简介


    Vishay 的 CRCW0201 系列厚膜贴片电阻是一款高可靠性、适用于商业应用的贴片电阻器。其独特的纯锡焊接端面设计确保了其与无铅焊料和含铅焊料兼容性,非常适合现代电子制造工艺需求。该产品基于高品质陶瓷基底上的金属釉涂层,具有出色的温度系数(TCR)控制能力。典型应用范围包括消费电子、通信设备、工业控制等领域。

    技术参数


    | 参数名称 | 单位 | 值 |
    |
    | 额定功率(70°C) | W | 0.05 |
    | 最大工作电压 | V | 30 |
    | 绝缘电压(1分钟) | V | 50 |
    | 绝缘电阻 | Ω | >10^9 |
    | 工作温度范围 | °C | -55至+155 |
    | 尺寸 | inch/mm | 0.020×0.010/0.6×0.3 |
    此外,电阻值范围涵盖 1Ω 至 10MΩ,阻值容差为 ±0.5%、±1% 和 ±5%,温度系数可选 ±100ppm/K、±200ppm/K 和 -200/+400ppm/K。产品支持多种封装方式,包装量从 10,000 到 50,000 不等。

    产品特点和优势


    1. 高性价比:作为一款高容量商用产品,CRCW0201 系列满足大多数成本敏感型应用的需求。
    2. 宽广的工作环境:能够适应极端环境条件,如低至 -55°C 和高达 +155°C 的工作温度。
    3. 高性能焊接兼容性:通过了 Sn60Pb40 和 Sn96.5Ag3Cu0.5 两种主流焊料的测试,确保与主流回流焊接工艺兼容。
    4. 严格的质量控制:符合 EN 60115-1 和 IEC 60068-2 等国际标准,提供稳定可靠的电气性能。

    应用案例和使用建议


    CRCW0201 系列广泛应用于消费类电子产品、便携式设备、电源模块等领域。例如,在开关电源设计中,其低功耗和高精度的特点能够有效提高系统效率并减少体积。针对实际应用,建议在以下方面进行优化:
    - 使用大尺寸 PCB 设计以增强热传导,从而延长产品的使用寿命。
    - 在需要更高精度的应用中,优先选择 ±0.5% 容差型号。
    - 对于高温环境下使用的产品,建议定期监测电阻值变化情况。

    兼容性和支持


    CRCW0201 系列产品与市场上主流的 SMT 设备和组件完全兼容。Vishay 提供详尽的技术文档和支持服务,包括在线咨询(thickfilmchip@vishay.com)以及定期更新的产品规格书。此外,客户还可享受全球范围内的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值漂移过大 | 检查是否超过允许的工作温度范围 |
    | 焊接后外观异常 | 检查焊料是否符合标准 |
    | 性能不符合预期 | 确认安装方向是否正确,检查周围环境|

    总结和推荐


    Vishay 的 CRCW0201 系列厚膜贴片电阻凭借其高精度、宽温域特性和出色的焊接兼容性,成为现代电子设计的理想选择。它不仅在价格上极具竞争力,还通过严格的环境测试,展现了卓越的可靠性和耐用性。因此,强烈推荐用于各类商业级电子设备中,特别是在对成本敏感但性能要求较高的应用场景下。
    如果您正在寻找一款性能稳定且成本适中的贴片电阻,CRCW0201 是一个非常值得考虑的选择!

CRCW02015K76FKED参数

参数
电阻值 5.76KΩ
精度 ±1%
额定功率 50mW
温度系数 ±100ppm/℃
长*宽*高 600μm*300μm*260μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CRCW02015K76FKED厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW02015K76FKED数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW02015K76FKED CRCW02015K76FKED数据手册

CRCW02015K76FKED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2415 ¥ 2.0407
10+ $ 0.1058 ¥ 0.894
100+ $ 0.0725 ¥ 0.6122
500+ $ 0.0616 ¥ 0.5205
1000+ $ 0.0495 ¥ 0.4183
2500+ $ 0.0378 ¥ 0.3194
10000+ $ 0.0313 ¥ 0.2647
20000+ $ 0.0292 ¥ 0.2464
50000+ $ 0.0273 ¥ 0.2307
库存: 9744
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.04
