VSMB2948G

产品分类: 光纤收发器
产品描述: 940nm SMD 贴片安装
供应商型号: 78-VSMB2948G
供应商: Mouser
标准整包数: 1

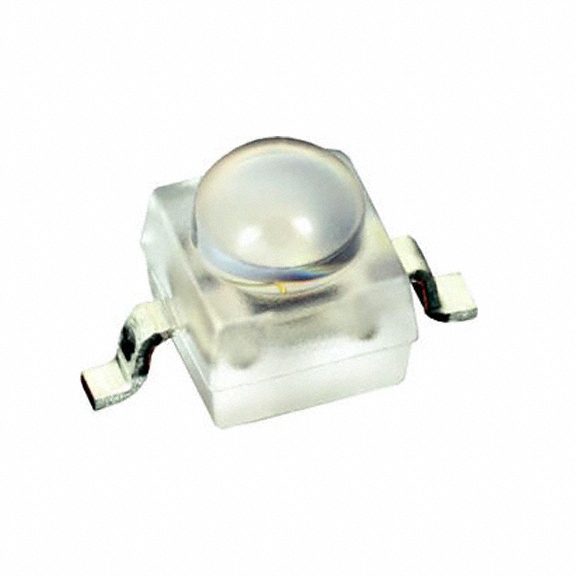

VISHAY INTERTECHNOLOGY 光纤收发器 VSMB2948G

VSMB2948G概述

    VSMB2948RG/VSMB2948G 高速红外发光二极管技术手册

    产品简介


    VSMB2948RG 和 VSMB2948G 是 Vishay Semiconductor 公司生产的高速红外发光二极管(IR LED),采用 GaAlAs 多量子阱(MQW)技术制造。这些二极管主要用于表面安装(SMD),适用于远距离遥控和触摸面板等领域。通过高辐射功率和高速性能,这些二极管能够满足多种应用需求。

    技术参数


    以下是这些二极管的关键技术参数:
    - 峰值波长:λp = 940 nm
    - 半强度角:± 25°
    - 正向电流:IF = 100 mA
    - 正向电压:VF = 1.15 V 至 1.6 V(IF = 100 mA)
    - 反向电流:IR = 10 μA(VR = 5 V)
    - 热阻:RthJA = 250 K/W
    - 最大功率耗散:PV = 160 mW
    - 脉冲正向电流:IFS = 500 mA
    - 最大结温:Tj = 100 °C
    - 存储温度范围:Tstg = -40°C 至 +100°C
    - 焊接温度:Tsd = 260 °C

    产品特点和优势


    VSMB2948RG 和 VSMB2948G 具有以下显著特点和优势:
    - 高可靠性:可承受高强度使用条件。
    - 高辐射功率和强度:在 940 nm 波长下具有高辐射功率,适用于各种远距离传输需求。
    - 高速性能:适用于需要快速响应的应用场景。
    - 低正向电压:减少能耗,提高效率。
    - 结构设计:提供反折翼和普通折翼两种封装形式,适用于不同的应用需求。

    应用案例和使用建议


    VSMB2948RG 和 VSMB2948G 主要应用于以下几个方面:
    - 远距离遥控:由于其高辐射功率和强度,适合用于遥控装置。
    - 触摸面板:广泛应用于红外触摸屏技术,实现精确的交互控制。
    - 安全监控系统:红外技术在夜间或低光条件下能够提供可靠的监控。
    使用建议:
    - 确保焊接温度不超过 260°C,避免对器件造成损害。
    - 根据实际应用选择合适的封装形式,如反折翼或普通折翼。
    - 考虑到环境温度的影响,确保器件在正常的工作温度范围内运行。

    兼容性和支持


    VSMB2948RG 和 VSMB2948G 可以与 VEMD2xx3X01 和 VEMT2xx3X01 系列的探测器配合使用。Vishay 提供的技术支持团队可以帮助解决相关技术和应用问题。此外,这些器件符合 JEDEC J-STD-020 规范,具备良好的焊接和存储性能。

    常见问题与解决方案


    - 问题:焊接温度过高导致器件损坏。
    - 解决方法:遵循手册中的焊接温度要求,不得超过 260°C。
    - 问题:存储时间过长导致吸湿。
    - 解决方法:将器件存放在干燥环境中,保持相对湿度低于 60%,并确保存放时间不超过标签上指示的时间。
    - 问题:正向电流超过限制。
    - 解决方法:严格按照手册中的最大正向电流限制使用,避免器件过载。

    总结和推荐


    综上所述,VSMB2948RG 和 VSMB2948G 是高性能的高速红外发光二极管,具有高可靠性、高辐射功率和高速性能,特别适用于远距离遥控和触摸面板等领域。如果您需要在这些应用中获得最佳性能,这将是理想的选择。Vishay 提供的全面支持和详细的技术文档将帮助您最大限度地发挥这些二极管的优势。强烈推荐使用此产品。

VSMB2948G参数

参数
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VSMB2948G厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VSMB2948G数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 光纤收发器 VISHAY INTERTECHNOLOGY VSMB2948G VSMB2948G数据手册

VSMB2948G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.2599
10+ $ 0.598 ¥ 5.0531
100+ $ 0.3806 ¥ 3.2161
500+ $ 0.3143 ¥ 2.6557
1000+ $ 0.2646 ¥ 2.2359
2500+ $ 0.2624 ¥ 2.2176
6000+ $ 0.2163 ¥ 1.8277
24000+ $ 0.2111 ¥ 1.7834
库存: 4269
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.25
