WSR5R1500DEA

产品分类: 贴片电阻
产品描述: 150mΩ ±0.5% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.41mm
供应商型号: 541-WSR5R1500DEADKR-ND
供应商: Digi-Key
标准整包数: 1

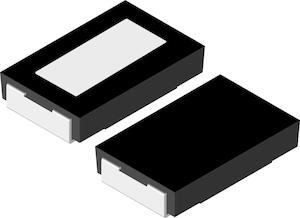

VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R1500DEA

WSR5R1500DEA概述


    产品简介


    产品名称:Vishay Dale Power Metal Strip®电阻
    产品类型:低阻值表面贴装电阻
    主要功能:主要用于电流感应、电压分压及脉冲应用。通过特有的加工工艺,能够生产出非常低的电阻值(最低至0.001Ω)。
    应用领域:广泛应用于汽车、工业控制、通信设备及各种需要高精度和稳定性的电路设计中。

    技术参数


    | 参数 | 型号 | 值 | 单位 |
    ||
    | 尺寸 | WSR2, WSR3 | 0.455 x 0.095 x 0.100英寸(11.56 x 2.41 x 2.54mm) | in/mm |
    | 功率等级 | WSR2 | 2.0 | W |
    WSR3 | 3.0 | W |
    | 电阻值范围 | WSR2, WSR3 | 0.005 to 1.0 Ω | Ω |
    | 温度系数 | WSR2, WSR3 | ±75 to ±750 ppm/°C | ppm/°C |
    | 最大工作电压 | WSR2, WSR3 | 500 VAC | VAC |
    | 绝缘电阻 | WSR2, WSR3 | >109 Ω | Ω |
    | 工作温度范围 | WSR2, WSR3 | -65 to +275°C | °C |
    | 频率响应 | WSR2, WSR3 | 50 MHz | MHz |

    产品特点和优势


    特点:
    - 模塑高温封装。
    - 全焊接结构,适用于各种类型的电流感应、电压分压及脉冲应用。
    - 采用特有加工技术,实现极低的电阻值(最低至0.001Ω)。
    - 具有抗硫化能力,不受高硫环境影响。
    - 使用固态镍铬合金或锰铜合金作为电阻元件,具有较低的温度系数(<20 ppm/°C)。
    - 非常低的电感量(0.5 nH至5 nH)。
    - 优秀的频率响应(最高可达50 MHz)。
    - 低热电动势(<3 μV/°C)。
    - 符合AEC-Q200标准(汽车电子委员会)。
    优势:
    - 高可靠性:经过严格测试,可在恶劣环境下正常工作。
    - 精度高:电阻值可达到±0.5%的精度。
    - 应用广:适合多种工业和消费电子应用。
    - 长寿命:长时间连续工作下的稳定性极高。

    应用案例和使用建议


    应用场景:
    - 电流检测电路
    - 电源管理模块
    - 汽车电子控制系统
    使用建议:
    - 在高硫环境中使用时,注意其抗硫化特性,确保在设计中充分考虑。
    - 对于高频应用,需注意其出色的频率响应,避免信号失真。
    - 使用时确保满足其功率等级和工作温度范围要求,以防止损坏。

    兼容性和支持


    - 兼容性: 可与其他常见的表面贴装技术和设备兼容。
    - 支持: Vishay Dale提供详细的安装指南和技术支持文档,可通过其官网下载。

    常见问题与解决方案


    1. Q: 如何检查电阻的电气特性?
    - A: 使用万用表测量其电阻值和耐压能力。
    2. Q: 如何处理焊接问题?
    - A: 确保焊接温度在推荐范围内,并遵循官方的焊接轮廓建议。
    3. Q: 在高湿度环境中,如何保持电阻稳定?
    - A: 选择具备良好防潮性能的型号,并进行适当的防护措施。

    总结和推荐


    总体而言,Vishay Dale Power Metal Strip®电阻系列具有高可靠性、高精度和广泛应用的特点。它在工业和汽车电子领域有着显著的优势,特别是在高精度要求的应用场合中表现出色。对于需要低阻值、高稳定性的电路设计,强烈推荐使用此系列产品。建议用户在选择时仔细阅读技术手册,以确保符合具体应用场景的需求。

WSR5R1500DEA参数

参数
电阻值 150mΩ
精度 ±0.5%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.41mm
通用封装 4527
安装方式 贴片安装
包装方式 卷带包装

WSR5R1500DEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR5R1500DEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR5R1500DEA WSR5R1500DEA数据手册

WSR5R1500DEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2252 ¥ 61.0529
10+ $ 4.3697 ¥ 36.9238
25+ $ 3.5023 ¥ 29.3099
50+ $ 3.0688 ¥ 25.6823
100+ $ 2.7063 ¥ 22.6482
250+ $ 2.3156 ¥ 19.3789
500+ $ 2.1827 ¥ 18.2666
库存: 490
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.05
