CRCW040290R9FKTD

产品分类: 贴片电阻
产品描述: 90.9Ω ±1% 62.5mW ±100ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 71-CRCW0402-90.9
供应商: Mouser
标准整包数: 1

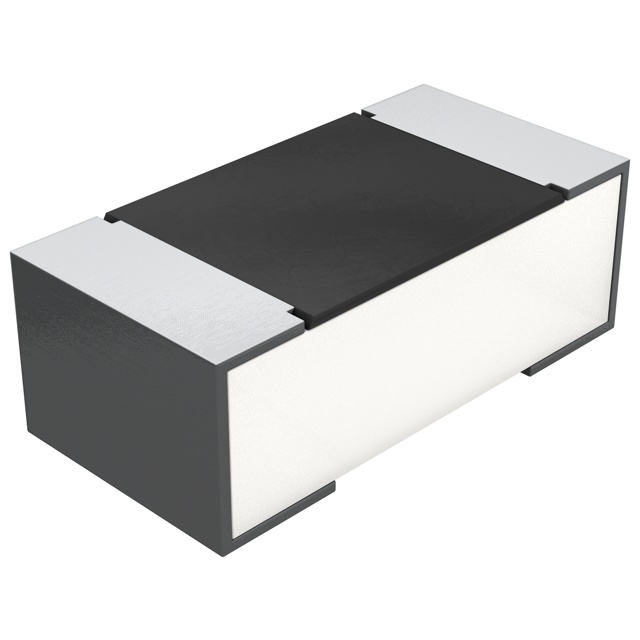

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW040290R9FKTD

CRCW040290R9FKTD概述

    # Vishay Pb-Bearing Thick Film Rectangular Chip Resistors 技术手册解析

    1. 产品简介


    Vishay推出的Pb-Bearing厚膜矩形芯片电阻(D/CRCW系列)是一种高性能、高可靠性的电子元器件,广泛应用于工业控制、通信设备、消费电子等领域。这些电阻具有稳定的电气特性、优良的环境适应性及高可靠性,能够满足多种复杂应用场景的需求。
    主要功能:
    - 提供精确的电阻值,支持广泛的阻值范围(从1 Ω到10 MΩ)。
    - 能够承受高电压和大电流负载。
    - 具有良好的热稳定性和抗脉冲能力,适用于恶劣的工作环境。
    应用领域:
    - 工业自动化控制
    - 通信设备
    - 消费电子产品
    - 医疗仪器
    - 汽车电子

    2. 技术参数


    | 参数名称 | 单位 | 规格值 |
    |
    | 额定功率(70℃) | W | 0.063~1.0 |
    | 极限电压 | V | 50~500 |
    | 绝缘电压(1分钟) | V | >75 |
    | 温度系数(TCR) | ppm/K | ±100/±200 |
    | 允许误差 | % | ±1/±5 |
    | 阻值范围 | Ω | 1.0~10M |

    3. 产品特点和优势


    特点:
    - 铅(Pb)涂层确保了良好的焊接性能和长期稳定性。
    - 使用高质量陶瓷基底,表面涂覆金属釉以提高耐久性。
    - 符合AEC-Q200标准,适合汽车和其他苛刻环境下的应用。
    - 根据IEC 61249-2-21定义,无卤素环保设计。
    优势:
    - 高精度:±1%的阻值精度满足大多数精密电路需求。
    - 高可靠性:经过严格的测试验证,可在极端条件下保持稳定性能。
    - 广泛兼容性:可直接替换市场上常见的其他品牌型号。

    4. 应用案例和使用建议


    应用案例:
    - 在通信基站电源管理系统中作为限流电阻。
    - 用于汽车ECU模块内部的分压网络构建。
    - 消费类便携式设备中实现信号调理功能。
    使用建议:
    - 确保正确选择适合具体工作条件下的型号规格。
    - 注意安装位置远离发热源以避免温度影响。
    - 定期检测电阻值变化情况,及时更换老化部件。

    5. 兼容性和支持


    该系列产品与市场上主流SMT贴片工艺完全兼容,易于集成到现有的PCB设计中。Vishay公司提供了全面的技术支持服务,包括但不限于产品选型指导、样品提供以及故障排查协助等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 阻值漂移严重 | 更换更高品质等级的产品 |
    | 焊接不良 | 检查焊接参数设置是否合理 |
    | 功耗超标 | 降低工作电压或将多个低阻值并联使用 |

    7. 总结和推荐


    综上所述,Vishay Pb-Bearing厚膜矩形芯片电阻凭借其卓越的质量和出色的性价比,在众多行业都有着广泛的应用前景。对于需要高性能、高可靠性的电子设计项目而言,这是一款值得信赖的选择。如果您正在寻找一款既经济又可靠的电阻解决方案,那么Vishay的产品将是您的理想之选。

CRCW040290R9FKTD参数

参数
电阻值 90.9Ω
精度 ±1%
额定功率 62.5mW
温度系数 ±100ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW040290R9FKTD厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW040290R9FKTD数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW040290R9FKTD CRCW040290R9FKTD数据手册

CRCW040290R9FKTD封装设计

查看详情并下载
Symbol
Footprint
3D Model
