WSL10204L000FEA

产品分类: 贴片电阻
产品描述: 4mΩ ±1% 2W ±50ppm/℃ 1020 贴片安装 2.54mm*5.08mm*760μm
供应商型号: LM-2420732
供应商: 海外现货
标准整包数: 10

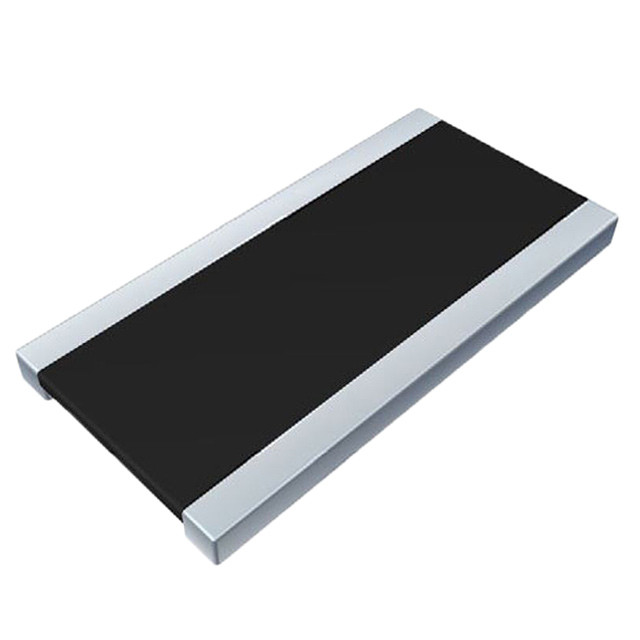

VISHAY INTERTECHNOLOGY 贴片电阻 WSL10204L000FEA

WSL10204L000FEA概述

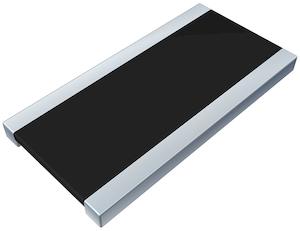

    Vishay Dale WSL Wide Terminal Power Metal Strip® Resistors

    产品简介


    Vishay Dale 的 WSL 系列电阻器专为满足现代高电流应用需求而设计。这一系列的宽终端(Wide Terminal)电阻器以其卓越的功率密度、低电阻值及高稳定性而闻名。它们主要用于电流感应、电压分压和脉冲应用等领域。WSL 系列电阻器采用了独特的焊接结构设计,确保了出色的机械和电气性能。

    技术参数


    | 参数名称 | 规格 |

    | 尺寸 | 0612 (WSL0612), 1020 (WSL1020) |
    | 额定功率 | 1W (WSL0612), 2W (WSL1020) |
    | 电阻值范围 | 1mΩ 至 6mΩ |
    | 公差 | ±0.5%, ±1.0%, ±5.0% |
    | 工作温度范围 | -65°C 至 +170°C |
    | 最大工作电压 | 依额定功率计算 |
    | 温度系数 | ±175ppm/°C 至 +250ppm/°C |
    | 阻焊热电势 | <3μV/°C |
    | 电磁干扰 | 不敏感 |
    | 包装方式 | 带卷(4000个/卷) |

    产品特点和优势


    WSL 系列电阻器的主要优势在于其独特的焊接构造和低电阻值。这种设计使得电阻器能够在紧凑的空间内实现高功率输出,适用于各种电流传感、电压分压和脉冲应用。此外,WSL 系列电阻器具有出色的稳定性和低热电势,使其在汽车、通信和工业自动化等高要求的应用环境中表现出色。WSL 系列还通过了AEC-Q200认证,确保了其在车载环境下的可靠性。

    应用案例和使用建议


    WSL 系列电阻器广泛应用于多种场景,例如电动汽车电池管理系统中的电流感应和脉冲抑制。对于高精度电流感应应用,建议使用具有高稳定性的电阻器。此外,在高湿度或硫化环境的应用中,WSL 系列的抗硫化设计可以提供额外的保护。
    使用建议:
    1. 在高电流和高功率应用中,应选择更高功率等级的型号以确保长期稳定性。
    2. 对于需要高精度的电路设计,建议选用较低公差的型号以提高测量准确性。
    3. 在高温环境下使用时,注意散热设计,以避免因过热导致的性能下降。

    兼容性和支持


    WSL 系列电阻器与多数标准SMT工艺兼容,适用于各种主流制造设备。Vishay Dale 提供了详尽的技术支持文档和专业团队,可以协助客户进行应用开发和技术咨询。如需进一步了解详细的规格参数和应用指南,可访问 Vishay 官方网站或联系技术支持部门。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查焊接质量和电路布局;确认周围环境没有引起温度波动的因素 |
    | 高温工作下的性能下降 | 改进散热措施,确保良好的空气流通或采用外部冷却系统 |
    | 低阻值导致的测量误差 | 使用更高精度的测量仪器;检查电源噪声是否影响测量结果 |

    总结和推荐


    Vishay Dale 的 WSL 系列电阻器凭借其高功率密度、低热电势和优异的环境适应性,成为众多高要求应用的理想选择。其高可靠性和广泛的兼容性使该系列产品在市场上具备显著的竞争优势。我们强烈推荐 WSL 系列电阻器用于需要高精度和高稳定性的电路设计。

WSL10204L000FEA参数

参数
电阻值 4mΩ
精度 ±1%
额定功率 2W
温度系数 ±50ppm/℃
长*宽*高 2.54mm*5.08mm*760μm
通用封装 1020
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL10204L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL10204L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL10204L000FEA WSL10204L000FEA数据手册

WSL10204L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
