首页  >  产品百科  >  CRCW1210510RFKEAHP

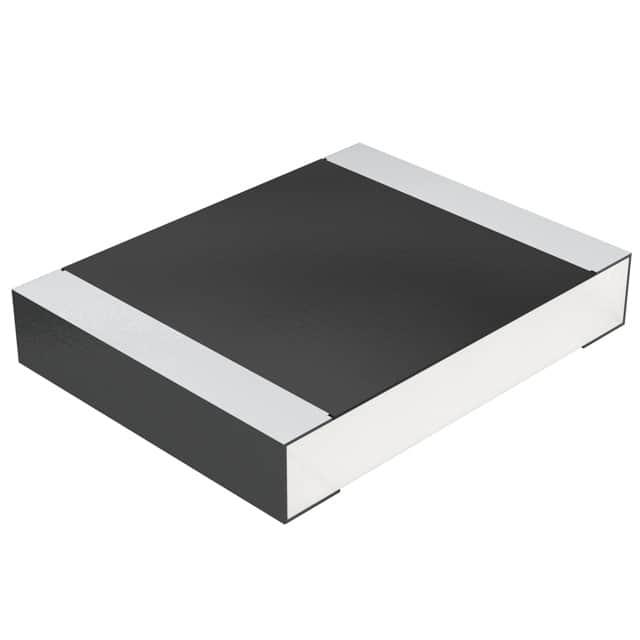

CRCW1210510RFKEAHP

产品分类: 贴片电阻
产品描述: 510Ω ±1% 750mW ±100ppm/℃ 1210 贴片安装 3.2mm*2.5mm*700μm
供应商型号: 71-CRCW1210510RFKEAH
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 CRCW1210510RFKEAHP

CRCW1210510RFKEAHP概述


    产品简介


    产品名称:脉冲防护、高功率厚膜芯片电阻器(Pulse Proof, High Power Thick Film Chip Resistors)
    产品类型:CRCW-HP e3 系列
    主要功能:
    - 具备出色的脉冲负载能力
    - 增强的功率等级
    - 双面印刷电阻元件
    - 符合 AEC-Q200 标准
    应用领域:
    - 汽车行业
    - 工业
    - 商用
    - 高功率设备

    技术参数


    规格参数:
    - 电阻范围:1Ω 至 1MΩ;跳线电阻为 0Ω
    - 电阻精度:±5%、±1%、±0.5%
    - 温度系数:±200 ppm/K、±100 ppm/K
    - 额定功率:0.2W(0402 尺寸)、0.33W(0603 尺寸)、0.5W(0805 尺寸)、0.75W(1206 尺寸)、1.0W(2010 尺寸)、1.5W(2512 尺寸)
    - 最大电压:50V(0402 尺寸)、75V(0603 尺寸)、150V(0805 尺寸)、200V(1206、1210、1218 尺寸)、400V(2010 尺寸)、500V(2512 尺寸)
    - 最高允许薄膜温度:155°C
    - 工作温度范围:-55°C 至 +155°C
    - 允许耐压:75V(0402 尺寸)、100V(0603 尺寸)、200V(0805、1206、1210、1218、2010、2512 尺寸)
    - 故障率:≤0.1×10^-9/h

    产品特点和优势


    独特功能和优势:
    - 出色的脉冲负载能力:CRCW-HP e3 系列能够承受高强度的脉冲负载,适合高功率需求的应用场景。
    - 增强的功率等级:该系列具有出色的功率等级,适用于需要高功率应用的设备。
    - 双面印刷电阻元件:提高了电阻器的稳定性和可靠性。
    - 符合 AEC-Q200 标准:确保其在汽车行业中应用的安全性和可靠性。
    - 高温稳定性:在高达155°C的环境中仍能保持稳定,适用于极端工作环境。

    应用案例和使用建议


    应用案例:
    CRCW-HP e3 系列电阻器主要用于电池管理系统(Battery Management Systems, BMS)中。BMS 是汽车电子产品中的关键部件,负责监控和管理电池组的充电和放电过程。这些电阻器可以确保系统的可靠性和稳定性。
    使用建议:
    - 在使用时,需要确保电阻器的工作温度不超过155°C,以保证其正常运行。
    - 定期检查电阻器的连接和固定情况,防止因振动等原因导致松动。
    - 如果发现电阻值有变化,可能需要考虑替换以避免影响系统性能。

    兼容性和支持


    兼容性:
    CRCW-HP e3 系列电阻器与多种自动表面贴装(SMD)组装系统兼容。它们可用于波峰焊接、回流焊或蒸汽相焊接,符合IEC 61760-1标准。
    厂商支持:
    Vishay 提供全面的技术支持和售后服务,包括详细的测试报告和文档,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:长时间使用后,电阻值发生漂移。
    - 解决方案:定期进行检测,及时更换或调整电阻器。
    - 问题:在高脉冲负载下出现过热现象。
    - 解决方案:增加散热措施,如加装散热片或改进散热设计。
    - 问题:焊接过程中出现损坏。
    - 解决方案:选择合适的焊接工艺和温度,使用专业的焊接工具和材料。

    总结和推荐


    综合评估:
    CRCW-HP e3 系列电阻器具有出色的脉冲负载能力和高功率等级,符合 AEC-Q200 标准,适用于汽车、工业、商用及高功率设备中的关键部件。其稳定性和可靠性经过严格测试,完全符合用户需求。
    推荐:
    基于以上各方面表现,强烈推荐CRCW-HP e3 系列电阻器在高功率和高可靠性要求的项目中使用。无论是在汽车、工业还是商业应用中,这款电阻器都是您的理想选择。

CRCW1210510RFKEAHP参数

参数
电阻值 510Ω
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 3.2mm*2.5mm*700μm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW1210510RFKEAHP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW1210510RFKEAHP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW1210510RFKEAHP CRCW1210510RFKEAHP数据手册

CRCW1210510RFKEAHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
