WSR2R0500FEA

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 2W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: 14M-WSR2R0500FEA
供应商: 云汉优选
标准整包数: 1

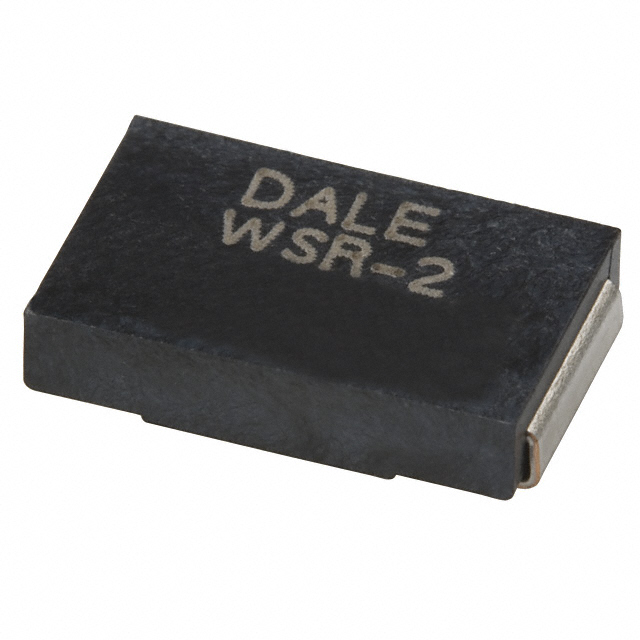

VISHAY INTERTECHNOLOGY 贴片电阻 WSR2R0500FEA

WSR2R0500FEA概述

    # Vishay Dale Power Metal Strip® Resistors

    产品简介


    Vishay Dale的Power Metal Strip®电阻器是一种适用于表面贴装应用的低值电阻器(最低至0.001 Ω)。这些电阻器主要应用于电流检测、电压分压和脉冲应用等领域。由于其独特的设计和卓越的性能,它们在多种电子产品中表现出色,包括工业控制设备、汽车电子系统、电源管理装置等。

    技术参数


    主要规格
    - 型号:WSR2 和 WSR3
    - 尺寸:4527(具体尺寸见下表)
    - 功率额定值:P70°C
    - WSR2:2.0 W
    - WSR3:3.0 W(需满足1050平方密尔电路迹线连接到推荐焊盘)
    电阻值范围
    - WSR2:0.005 Ω 至 1.0 Ω
    - WSR3:0.005 Ω 至 0.2 Ω
    容差
    - WSR2:
    - ±0.5%(带“D”标记)
    - ±1.0%(带“F”标记)
    - ±5.0%(带“J”标记)
    - WSR3:
    - ±0.5%(带“D”标记)
    - ±1.0%(带“F”标记)
    - ±5.0%(带“J”标记)
    重量
    - 每1000个组件:约440克
    工作环境参数
    - 温度系数(TCR):在-55°C至+150°C范围内,不同阻值对应的TCR有所不同
    - 最高工作电压:根据阻值计算(具体公式请参考手册)
    - 绝缘电阻:> 109 Ω
    - 工作温度范围:-65°C 至 +275°C
    - 环境湿度:可达85% RH
    尺寸
    | 型号 | L (in) | H (in) | T (in) | WW1 (in) | ab (in) | l (in) |
    ||
    | WSR2, WSR3 | 0.455 | 0.095 | 0.100 | 0.275 | 0.215 | 0.155 |
    0.230 | 0.100 | 0.205 |

    产品特点和优势


    1. 高耐温封装:采用高耐温材料,适合高温环境应用。
    2. 低电阻值:能够提供非常低的电阻值,最低达到0.001 Ω。
    3. 抗硫化设计:不会受到高硫环境的影响。
    4. 低电感:电感值为0.5 nH至5 nH,确保良好的频率响应。
    5. 高可靠性:通过多项测试,如热冲击、短时过载、低温储存等。
    6. AEC-Q200认证:适用于汽车电子系统。

    应用案例和使用建议


    应用场景
    - 电流检测:用于监控和测量电路中的电流。
    - 电压分压:用于电路中降低电压,实现信号的调理。
    - 脉冲应用:在需要快速响应的场合中进行脉冲信号的处理。
    使用建议
    - 确保电路迹线连接面积符合要求,特别是在使用WSR3型号时。
    - 在焊接过程中注意温度控制,避免超过规定的260°C。
    - 在设计PCB时,合理布置散热区域以保证长期稳定工作。

    兼容性和支持


    - 兼容性:这些电阻器适用于标准的表面贴装工艺,与其他标准封装的产品兼容。
    - 支持服务:Vishay提供详尽的技术文档和支持,包括封装代码、焊锡工艺推荐等信息。
    - 包装代码:EB(无铅)和TB(锡/铅),均符合环保标准。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:焊接过程中出现开路。
    - 解决方法:检查电路迹线连接面积是否足够,确保正确的焊接工艺和温度控制。
    - 问题:电阻值超出容差。
    - 解决方法:确认环境温度影响,如有必要更换为高精度等级的电阻。
    - 问题:热稳定性不足。
    - 解决方法:确保正确布局散热通道,并考虑使用导热硅脂或其他辅助散热手段。

    总结和推荐


    Vishay Dale的Power Metal Strip®电阻器凭借其出色的性能、稳定的可靠性以及广泛的应用场景,是当前市场上值得推荐的选择。这些电阻器不仅适用于一般工业控制和电源管理设备,而且特别适合在恶劣环境中工作的汽车电子系统。尽管价格可能略高于普通电阻器,但其优异的质量和长期使用寿命将为用户带来更大的价值。因此,我们强烈推荐在关键应用场合选择这类产品。

WSR2R0500FEA参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 2W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR2R0500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR2R0500FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR2R0500FEA WSR2R0500FEA数据手册

WSR2R0500FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
