WSC251550R00FEK

产品分类: 贴片电阻
产品描述: 50Ω ±1% 1W ±20ppm/℃ 2515 贴片安装 6.35mm*3.81mm*3.17mm
供应商型号: WSC251550R00FEK
供应商: 国内现货
标准整包数: 1

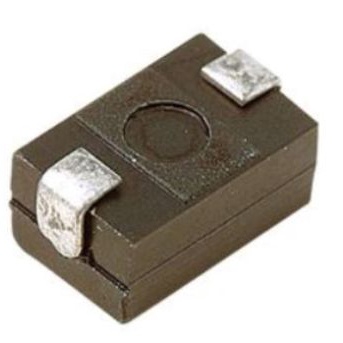

VISHAY INTERTECHNOLOGY 贴片电阻 WSC251550R00FEK

WSC251550R00FEK概述

    # Vishay Wirewound Resistors: Precision Power Surface Mount Products

    产品简介


    Vishay Dale公司生产的WSC系列和WSN系列焊线电阻是专为高精度功率应用设计的表面贴装型电阻。这些电阻具有全焊接结构,模具封装,以及环绕式终端,确保在不同环境条件下具有出色的稳定性。此外,它们还提供最高达3瓦的功率等级,并具备优异的浪涌能力。WSN型号是无感型电阻,采用艾尔顿-佩里绕法(Ayrton-Perry winding),最大电阻值仅为WSC型号的一半。
    主要功能
    - 全焊接结构
    - 模具封装
    - 环绕式终端
    - 出色的环境稳定性
    - 高功率等级(最高可达3瓦)
    - 优异的浪涌能力
    - 无感型设计(WSN)
    应用领域
    这些电阻广泛应用于汽车、工业控制、电源管理、医疗设备等领域,适用于需要高精度和高稳定性的场合。

    技术参数


    基本规格
    - 型号:WSC01/2、WSC0001、WSC2515、WSC0002、WSC4527/WSC6927
    - 封装尺寸:01/2、0001、2515、0002、4527/6927
    - 额定功率:0.5W、1W、2W、3W
    - 电阻范围:0.1Ω至4.99KΩ
    - 温度系数:±50ppm/°C至±150ppm/°C
    - 绝缘电阻:>109Ω
    - 工作温度范围:-65°C至+175°C
    - 耐电压:>500VAC
    绝缘电阻和温度系数
    - 绝缘电阻:>109Ω
    - 温度系数:根据不同阻值范围,温度系数有所变化,具体见下表
    | 阻值范围 | 温度系数 |

    | 0.1Ω至0.99Ω | ±90ppm/°C |
    | 1.0Ω至26.5Ω | ±50ppm/°C |
    | 26.51Ω以上 | ±20ppm/°C |

    产品特点和优势


    独特功能
    - 全焊接结构:确保电阻在高温、高湿等恶劣环境下的长期可靠性。
    - 模具封装:提供更好的机械强度和防水性能。
    - 环绕式终端:简化安装过程,提高可靠性。
    - 高功率等级:可承受更高的电流和热量,适用于高功耗电路。
    - 无感型设计:降低电磁干扰,适用于高频应用。
    - AEC-Q200认证:满足汽车行业的严格标准,适合车用场景。
    市场竞争力
    这些电阻具备卓越的温度稳定性和高功率处理能力,在复杂的工作环境中表现出色。由于其高度可靠性和优良性能,这些电阻在市场上具备很强的竞争优势。

    应用案例和使用建议


    实际应用场景
    这些电阻在汽车电子、工业控制、电源管理和医疗设备等领域广泛应用。例如,在汽车发动机管理系统中,这些电阻能够有效处理高电流和高温度,确保系统的稳定运行。
    使用建议
    - 在安装时,注意保持良好的散热条件,避免因过热导致性能下降。
    - 定期检查绝缘电阻和温度系数,确保其符合技术要求。
    - 对于高频率的应用场景,建议选择无感型WSN系列。

    兼容性和支持


    兼容性
    这些电阻与主流电子设备和电路板具有良好的兼容性。用户可以放心将这些电阻集成到现有系统中。
    支持和服务
    Vishay提供全面的技术支持和维护服务。客户可以通过电子邮件(ww2bresistors@vishay.com)联系技术支持团队,获取产品相关信息和问题解答。

    常见问题与解决方案


    常见问题及解决方法
    - 问题:在高温环境下使用时,电阻值出现漂移。
    - 解决方案:选择温度系数更低的型号,或者增加散热措施以降低温度波动。
    - 问题:焊接过程中出现裂纹。
    - 解决方案:调整焊接参数,确保焊接温度和时间适宜;也可以使用带预焊点的版本以减少焊接裂纹的风险。
    - 问题:长时间使用后,电阻值出现偏差。
    - 解决方案:定期进行负载寿命测试,确保电阻处于良好状态。

    总结和推荐


    产品评估
    总体而言,Vishay的WSC和WSN系列焊线电阻在高精度功率应用中表现出色。这些电阻具备出色的环境稳定性和高功率处理能力,广泛适用于各种工业和汽车应用。尤其对于需要高精度和高稳定性的场合,这些电阻无疑是理想的选择。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,强烈推荐这些电阻用于需要高精度功率处理的应用。无论是汽车、工业控制还是医疗设备领域,这些电阻都能提供可靠的支持。
    通过细致的技术参数和实际应用案例分析,我们可以看出Vishay的WSC和WSN系列电阻是一款值得信赖的产品,具有显著的市场竞争力和应用前景。

WSC251550R00FEK参数

参数
电阻值 50Ω
精度 ±1%
额定功率 1W
温度系数 ±20ppm/℃
长*宽*高 6.35mm*3.81mm*3.17mm
通用封装 2515
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

WSC251550R00FEK厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSC251550R00FEK数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSC251550R00FEK WSC251550R00FEK数据手册

WSC251550R00FEK封装设计

查看详情并下载
Symbol
Footprint
3D Model
