首页  >  产品百科  >  WSK25121L000FEA

WSK25121L000FEA

产品分类: 贴片电阻
产品描述: 1mΩ ±1% 1W ±250ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: LM-1107426
供应商: 海外现货
标准整包数: 5

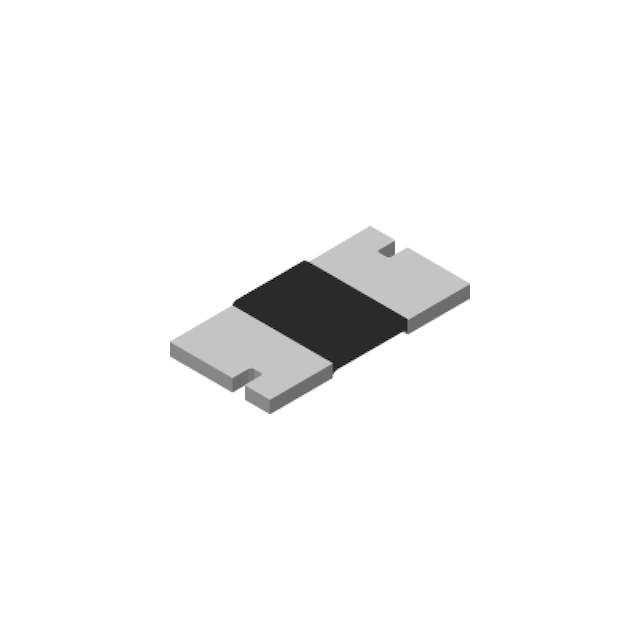

VISHAY INTERTECHNOLOGY 贴片电阻 WSK25121L000FEA

WSK25121L000FEA概述

    Vishay Dale Power Metal Strip® Resistors: WSK Series

    1. 产品简介


    Vishay Dale 的 Power Metal Strip® 系列电阻器以其出色的低阻值测量能力而闻名,适用于多种精密电流感应、电压分压及脉冲应用场合,例如开关电源、线性电源、仪器仪表和功率放大器等。该系列中的 WSK 型号提供了高精度和可靠性,适合于多种高要求的应用环境。

    2. 技术参数


    - 型号: WSK2512
    - 尺寸: 2512
    - 功率等级: 1.0 W @ 70°C
    - 阻值范围: 0.0005Ω 至 0.2Ω
    - 重量: 63.6 克 / 1000 个
    | 容差 | 阻值范围 (Ω) | 重量 (克/1000 件) |
    |
    | ± 0.1% | 0.001 至 0.2 | 63.6 |
    温度系数
    - 在 0.5mΩ 至 0.99mΩ 范围内:± 350 ppm/°C
    - 在 1mΩ 至 2.9mΩ 范围内:± 250 ppm/°C
    - 在 3mΩ 至 4.9mΩ 范围内:± 75 ppm/°C
    - 在 5mΩ 至 200mΩ 范围内:± 35 ppm/°C
    工作温度范围: -65°C 至 +170°C
    最大工作电压: (P × R)^0.5
    热冲击测试条件: -55°C 至 +150°C,1000 次循环,每极 15 分钟
    短期过载测试条件: 额定功率的 5 倍,持续 5 秒
    低温运行测试条件: -65°C,持续 24 小时
    高温暴露测试条件: +170°C,持续 1000 小时
    湿度偏置测试条件: +85°C,85% RH,10% 偏置,1000 小时
    机械冲击测试条件: 100g,6ms,5 次脉冲
    振动测试条件: 频率范围 10Hz 至 2000Hz,1 分钟,三轴,12 小时
    负载寿命测试条件: 额定功率,+70°C,1.5小时开,0.5小时关,1000小时
    耐焊接热测试条件: +260°C 焊锡,停留时间 10s 至 12s,25mm/s 出炉
    防潮测试条件: MIL-STD-202 方法 106,无功率,无需 7a 和 7b

    3. 产品特点和优势


    - 四终端设计:允许实现 1% 容差下的 0.0005Ω 低阻值及 0.5% 容差下的 0.001Ω 低阻值。
    - 高精度:特别适用于精密电流测量和电压分压。
    - 优异的温度系数:具有极低的温度系数,确保在宽温度范围内保持稳定性。
    - 全焊接结构:提高了整体可靠性和耐用性。
    - 低电感特性:只有 0.5nH 到 5nH 的低电感,有利于高频响应。
    - 超低电阻:采用专有加工技术生产出低至 0.0005Ω 的电阻值。
    - 良好频率响应:高达 50MHz 的频率响应能力。
    - AEC-Q200 认证:符合汽车电子工业标准。

    4. 应用案例和使用建议


    - 应用案例:在汽车电子产品、电源管理和高性能测量系统中得到广泛应用。具体应用包括电源管理中的电流测量、信号处理中的电压分压以及各种开关和线性电源供应器。
    - 使用建议:在选择 WSK 系列电阻器时,应考虑其精确度、工作环境(特别是温度和电压),以及对电感的要求。对于高频应用,建议使用较低电感值的型号以减少信号失真。

    5. 兼容性和支持


    WSK 系列电阻器可广泛应用于各种电子设备中,并且提供多种封装选项。用户可通过 Vishay 官方网站获得技术支持和更新信息,确保长期稳定可靠的应用。

    6. 常见问题与解决方案


    1. 问题: 如何识别 WSK 系列电阻器?
    - 解答: 通过其全球型号编号系统,可以清晰识别。例如,WSK25125L000FTA 中的 L 表示 mΩ。
    2. 问题: 如何判断是否满足 RoHS 标准?
    - 解答: 查看零件标记,Pb 终端表示非 RoHS 合规。
    3. 问题: 如何进行长期负载寿命测试?
    - 解答: 参考手册中的详细步骤,在额定功率下,+70°C 条件下进行 1000 小时的测试。

    7. 总结和推荐


    总体而言,Vishay Dale 的 WSK 系列电阻器在低阻值、高精度、低电感和优良的环境适应性方面表现出色,适用于多种精密测量和高可靠性应用。其 AEC-Q200 认证使其成为汽车电子市场的理想选择。强烈推荐给需要高精度和高可靠性的用户。
    如果您有任何疑问,欢迎联系 Vishay 官方支持团队获取更多帮助。

WSK25121L000FEA参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSK25121L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSK25121L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSK25121L000FEA WSK25121L000FEA数据手册

WSK25121L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.834 ¥ 7.0054
250+ $ 0.8136 ¥ 6.8915
500+ $ 0.8001 ¥ 6.7206
1000+ $ 0.7797 ¥ 6.5498
2000+ $ 0.7662 ¥ 6.4359
库存: 1078
起订量: 60 增量: 0
交货地:
最小起订量为:50
合计: ¥ 350.27
