VR37000002204JA100

产品分类: 通孔电阻
产品描述: 2.2MΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)*23.5mm(高度)
供应商型号: UA-VR37000002204JA100
供应商: 海外现货
标准整包数: 1000

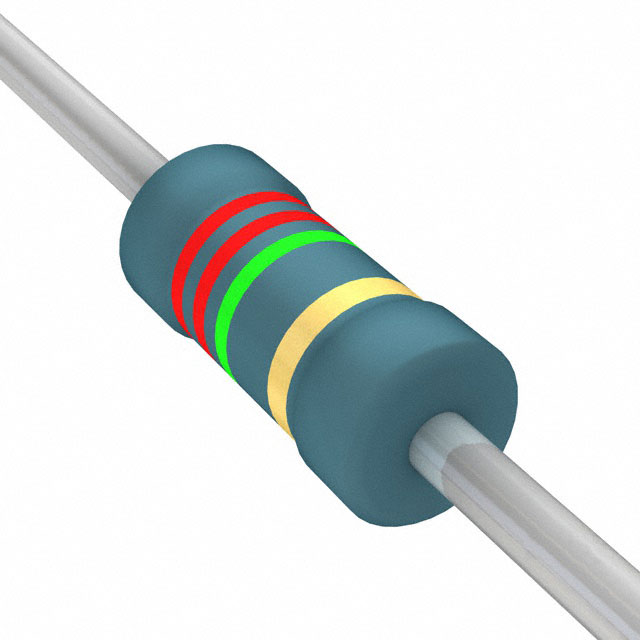

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000002204JA100

VR37000002204JA100概述


    产品简介


    VR25, VR37, VR68 高阻值高电压金属釉贴片电阻
    Vishay BCcomponents 的 VR25、VR37 和 VR68 系列金属釉贴片电阻是一种高品质的产品,专门设计用于在高阻抗、高稳定性和高可靠性条件下运行。这些电阻采用高性能陶瓷材料制成,通过精密加工形成螺旋沟槽,再通过焊接将铜丝连接到端盖上。整个电阻器表面覆盖了一层保护涂层,提供电气、机械和气候保护。
    主要功能
    - 高阻值和高稳定性:适合在高压环境中工作。
    - 耐湿性:能够在高湿度环境中保持稳定的性能。
    - 广泛应用:适用于白色家电、电源供应系统及汽车电子等领域。
    应用领域
    - 白色家电:如冰箱、洗衣机等。
    - 电源供应:提供稳定的电流控制。
    - 汽车电子:为车辆提供可靠的电子组件支持。

    技术参数


    技术规格
    - 型号尺寸:
    - VR25:0207
    - VR37:0309
    - VR68:0718
    性能参数
    - 电阻范围:
    - VR25:100 kΩ 至 22 MΩ
    - VR37:100 kΩ 至 33 MΩ
    - VR68:100 kΩ 至 68 MΩ
    - 电阻容差:
    - ± 10%、± 5% 或 ± 1%
    - 温度系数:≤ ± 200 ppm/K
    - 额定功率耗散(P70):
    - VR25:0.25 W
    - VR37:0.5 W
    - VR68:1.0 W
    - 最高工作电压(AC/DC):
    - VR25:1600 V
    - VR37:3500 V
    - VR68:10000 V
    - 工作温度范围:-55°C 至 +155°C
    - 瞬时脉冲承受能力:最大 10 kV

    产品特点和优势


    独特功能
    - 安全认证:已通过 UL1676、AEC-Q200 等多项安全认证。
    - 高脉冲承受能力:具备高达 10 kV 的瞬态脉冲承受能力。
    - 适应不同包装形式:提供直引脚和径向两种封装选择,以满足不同需求。
    市场竞争力
    - 高精度:可提供 ±1% 的高精度电阻值。
    - 广泛适用性:适合各种高压和高湿度应用环境。
    - 优异的温度稳定性:温度系数低,确保在极端温度环境下仍能正常工作。

    应用案例和使用建议


    实际使用场景
    - 白色家电:如空调压缩机、电动机控制器。
    - 电源供应:用于电信基站、服务器电源等场合。
    - 汽车电子:应用于车身控制系统、发动机管理系统等。
    使用建议
    - 在设计时需考虑散热问题,避免过热。
    - 选择合适的电阻值以满足系统需求,注意容差和温度系数的影响。
    - 使用适当的安装方式以防止振动和冲击导致损坏。

    兼容性和支持


    兼容性
    - 本产品与其他 Vishay BCcomponents 的电子元件具有良好的兼容性,便于整体系统的集成。
    支持与维护
    - Vishay BCcomponents 提供全面的技术支持,涵盖安装、调试及售后咨询。
    - 可联系技术支持团队获取更多详细信息和技术文档。

    常见问题与解决方案


    常见问题
    - 如何判断电阻值是否正确?
    - 检查产品的 12NC 编码,确认符合指定的电阻值和容差。

    - 如何处理焊接时的温度问题?
    - 严格按照 IEC 60115-1 标准进行焊接操作,确保焊接温度控制在规定的范围内。
    解决方案
    - 问题:在潮湿环境下电阻不稳定。
    - 解决办法:确保电阻器封装完好无损,选择具有良好防护涂层的产品。
    - 问题:电阻在高温下表现不佳。
    - 解决办法:选用具有更高温度等级的产品,或采取散热措施降低工作温度。

    总结和推荐


    综合评估
    VR25、VR37 和 VR68 系列金属釉贴片电阻以其高阻值、高稳定性、高可靠性以及卓越的安全性能,在高电压和高湿度环境下表现出色。这些电阻在白色家电、电源供应及汽车电子等多个领域都有广泛的应用。
    推荐使用
    对于需要在严苛环境下工作的电路系统,尤其是要求高精度和可靠性的应用场景,强烈推荐使用 Vishay BCcomponents 的 VR25、VR37 和 VR68 系列金属釉贴片电阻。这些电阻不仅能够提供出色的电气性能,还具备良好的耐用性和可靠性,确保系统的长期稳定运行。

VR37000002204JA100参数

参数
电阻值 2.2MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)*23.5mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带包装

VR37000002204JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000002204JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000002204JA100 VR37000002204JA100数据手册

VR37000002204JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0693 ¥ 0.5803
4000+ $ 0.0641 ¥ 0.5374
10000+ $ 0.0544 ¥ 0.4557
库存: 7739
起订量: 2000 增量: 1000
交货地:
最小起订量为:2000
合计: ¥ 1160.6
