VOR1121B6T

产品分类: 固态继电器
产品描述: AC,DC 15Ω 0V~250V 200mA 1.36V(DC) 0V(DC)~1.5V(DC) 6-SMD 贴片安装,黏合安装 7.6mm*6.55mm*3.55mm
供应商型号: 2888539
供应商: 海外现货
标准整包数: 1

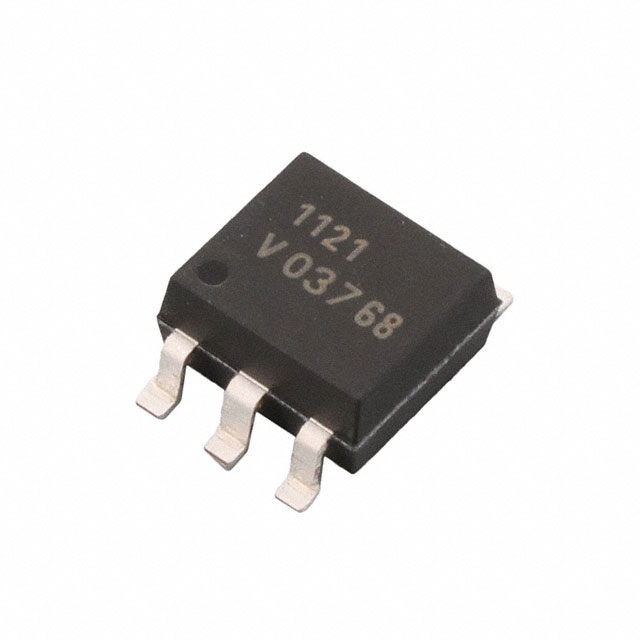

VISHAY INTERTECHNOLOGY 固态继电器 VOR1121B6T

VOR1121B6T概述

    # Vishay VOR1121A6/VOR1121B6 固态继电器技术概述

    产品简介


    Vishay推出的VOR1121系列固态继电器(Solid-State Relay, SSR)是一款单通道常开型光耦合隔离继电器(SPST - 1 Form A)。该系列产品基于混合架构设计,具备快速切换能力及宽泛的工作温度范围,特别适合对高性能要求较高的应用场景。VOR1121内部采用高效率的GaAlAs红外发光二极管(IRED)和高性能MOSFET开关,提供了低导通电阻(RON),能够轻松切换直流和交流信号。其核心用途包括电信开关、计量、安全设备、工业控制、电池管理系统等领域。

    技术参数


    以下是VOR1121A6和VOR1121B6的主要技术规格:
    输入参数
    - 连续正向电流:50 mA
    - 反向电压:5 V
    - 输入功率耗散:80 mW
    输出参数
    - 负载电压(AC/DC):250 V
    - 连续负载电流(AC/DC配置):200 mA
    - 连续负载电流(仅DC配置):370 mA
    - 导通电阻(AC/DC配置):12 Ω(典型值)
    - 关断阻抗:≥ 1 GΩ
    工作环境
    - 隔离测试电压:5300 VRMS
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-40°C 至 +150°C
    其他参数
    - 最小和最大值测试条件:测试要求确保参数可靠性
    - 典型值:基于工程评估,仅供参考

    产品特点和优势


    VOR1121系列固态继电器具有以下显著特点和优势:
    1. 高隔离电压:提供高达5300 VRMS的隔离测试电压,符合UL1577和DIN EN 60747-5-5标准,确保安全操作。
    2. 低功耗设计:典型导通电阻为12 Ω,支持低功耗运行。
    3. 宽温范围:支持-40°C至+100°C的工作环境,适应恶劣条件。
    4. 清洁无触点切换:零弹跳开关设计,提高系统稳定性。
    5. 电流限制保护:集成电流限制保护功能,防止过流损坏。

    应用案例和使用建议


    应用案例
    VOR1121广泛应用于多种领域:
    - 电信设备:用于远程电信信号切换和路由选择。
    - 计量系统:实现高精度测量和监控。
    - 工业控制:配合PLC控制器实现设备自动化控制。
    使用建议
    - 在高电流应用中,建议采用外部散热措施以保持设备稳定运行。
    - 由于支持宽温操作,建议在极端环境下加强电路保护设计。
    - 安装时遵循标准焊接曲线(如J-STD-020),确保良好焊点质量。

    兼容性和支持


    VOR1121提供三种封装形式:
    - SMD-6贴片封装(带卷和单管)
    - DIP-6双列直插封装
    厂商提供详尽的技术支持,包括技术文档下载、样品申请及定制化服务。此外,产品符合环保法规要求,适合长期批量生产。

    常见问题与解决方案


    问题1:工作时出现导通延迟现象?
    解决办法:检查输入驱动电流是否足够大,确保满足额定参数需求。
    问题2:负载不稳定导致设备频繁重启?
    解决办法:建议在输出端增加滤波电容,减少瞬变冲击影响。

    总结和推荐


    Vishay VOR1121系列固态继电器凭借其卓越的性能和广泛的应用场景,成为电子系统设计的理想选择。其高隔离度、宽工作温度范围及优异的可靠性使其在严苛环境中依然表现优异。强烈推荐此产品用于需要高效、稳定固态切换解决方案的应用场合。
    联系地址:www.vishay.com
    技术支持邮箱:optocoupleranswers@vishay.com
    文档编号:84298
    版本号:Rev. 1.1

VOR1121B6T参数

参数
控制电压 0V(DC)~1.5V(DC)
开关功能 -
最大导通电阻 15Ω
负载电流额定值 200mA
输出类型 AC,DC
负载电压 0V~250V
输入电压 1.36V(DC)
长*宽*高 7.6mm*6.55mm*3.55mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VOR1121B6T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
