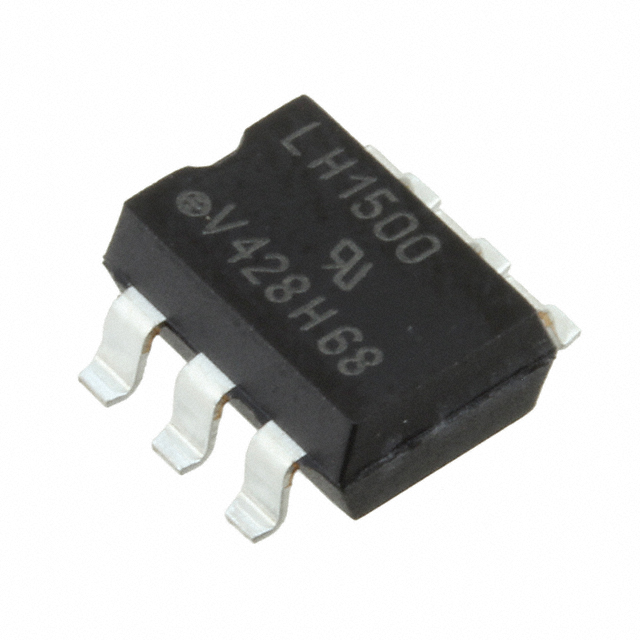

LH1500AABTR

产品分类: 固态继电器
产品描述: Vishay 固态继电器, 表面贴装, 最大负载电压350 V
供应商型号: 3397880
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 固态继电器 LH1500AABTR

LH1500AABTR概述


    产品简介


    LH1500AAB、LH1500AABTR 和 LH1500AT 是 Vishay 公司生产的光继电器(Solid-State Relay, SSR),属于单极双掷(SPST)常开开关(1 Form A)。这些继电器在多种电信和接地故障应用中表现出色,可以替代传统的机电继电器。它们采用GaAlAs发光二极管(LED)进行控制,并通过MOSFET实现开关输出。此外,还配备了过电压保护的限流电路,确保其安全可靠的运行。

    技术参数


    - 输入参数:
    - 持续正向电流:IF = 50 mA
    - 反向电压:VR = 5 V
    - 输入功率耗散:Pdiss = 80 mW

    - 输出参数:
    - 直流或交流负载电压:VL = 350 V
    - 持续负载电流(AC/DC配置):IL = 140 mA
    - 持续负载电流(仅直流配置):IL = 250 mA
    - SSR 输出功率耗散(连续):Pdiss = 550 mW
    - 工作环境参数:
    - 工作温度范围:Tamb = -40 °C 到 +85 °C
    - 存储温度范围:Tstg = -40 °C 到 +150 °C
    - 焊接温度(最大10秒):Tsld = 260 °C
    - 电气特性:
    - 输入正向电流(开关导通时):IFon = 0.3 至 2 mA
    - 输入正向电流(开关关断时):IFoff = 0.05 至 0.15 mA
    - 输入正向电压(IF = 10 mA):VF = 1.36 至 1.45 V
    - 输出电阻(AC/DC配置):RON = 22 至 27 Ω
    - 输出电阻(仅直流配置):RON = 5.2 至 7 Ω
    - 关断状态泄漏电流(IF = 0 mA, VL = ± 100 V):IO < 1 至 200 nA
    - 输出电容(AC/DC配置):CO = 39 至 6 pF

    产品特点和优势


    - 高可靠性:过电压保护和电流限制保护提供了高度的安全保障。
    - 低功耗:适合于长期使用且能耗低的应用。
    - 紧凑设计:采用SMD-6和DIP-6封装,便于集成到各种设备中。
    - 清洁无噪声切换:消除了传统机械继电器常见的弹跳现象,确保稳定可靠的工作。
    - 高耐压能力:具备高达5300 VRMS的隔离测试电压,适合高压应用。

    应用案例和使用建议


    应用案例:
    - 通信系统中的信号切换
    - 安全设备(如火灾报警系统)
    - 仪器仪表中的开关控制
    - 工业控制系统中的信号传递
    使用建议:
    - 在高温环境中使用时,应注意散热,以避免功率耗散过高导致的热损坏。
    - 针对高频开关应用,应考虑选择合适的驱动频率以减少输出电容的影响。
    - 在安装时应确保良好的焊接质量,以确保长时间稳定工作。

    兼容性和支持


    - 兼容性:LH1500系列可与其他标准SSR器件兼容,广泛应用于不同的电子系统中。
    - 支持和维护:Vishay公司为用户提供全面的技术支持和维护服务,如有任何问题可联系技术支持部门。

    常见问题与解决方案


    - 问题1:输入电流过大导致过热。
    - 解决方案:检查电路设计,适当调整负载或降低输入电流。

    - 问题2:输出开关不稳定。
    - 解决方案:确认电源电压符合要求,检查输出端是否有干扰源。

    - 问题3:产品温度异常升高。
    - 解决方案:增加散热措施,如散热片或风扇。

    总结和推荐


    LH1500系列凭借其高效能、高可靠性及广泛的适用性,在电信、安全设备、工业控制等多个领域有着显著的优势。特别适合需要低功耗、高可靠性的场合。其优异的过电压保护和电流限制功能使其在实际应用中表现卓越。对于寻求高性能、长寿命、多功能的继电器解决方案的用户,强烈推荐使用这款产品。

LH1500AABTR参数

参数
最大导通电阻 20Ω
负载电流额定值 150mA
输出类型 AC,DC
负载电压 0V~350V
输入电压 1.25V(DC)
控制电压 24V
开关功能 SPDT
8.7mm(Max)
6.5mm(Max)
4.6mm(Max)
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
